4.2 Réglage des paramètres de zone supplémentaire

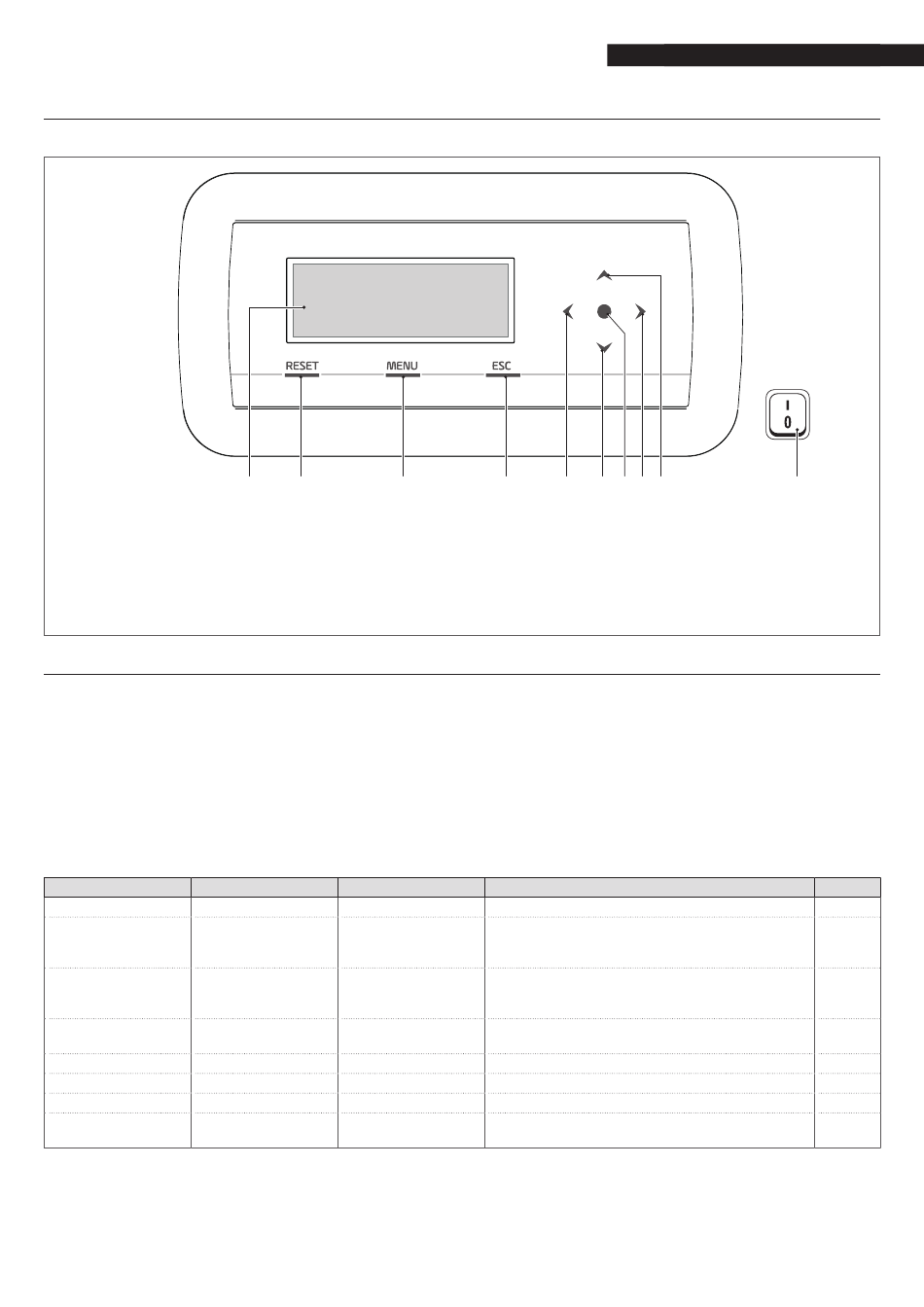

Interface de commandes
1 Afficheur rétroéclairé de 255x80 points (106,4x39,0 mm)
2 Touche de réinitialisation (RESET): Elle permet de rétablir le fonctionnement après un arrêt dû à une
anomalie
3 Touche MENU: Elle permet d'accéder au menu principal
4 Touche ESC: Dans la navigation des menus, elle permet de sortir d'un élément du menu et de revenir au
précédent
Touches de navigation ◄, ▼, ●, ►, ▲
5 ÷ 9
10 Interrupteur principal (positionné sur la paroi inférieure de l'appareil)
4.3 Réglage des paramètres de la zone (accessible uniquement par mot de passe de l'installateur)
Menu → « Réglages » → « Config. zone »
Ce menu permet de régler séparément les paramètres de toutes les zones connectées à l'exception du paramètre « Extra point de consigne zone »
qui est commun à toutes les zones.
Pour choisir la zone dont les paramètres doivent être vérifiés/modifiés, agir comme suit :
− Appuyer sur la touche ► pour mettre en surbrillance le numéro situé à droite du mot « zone »;
− Une fois le numéro mis en surbrillance, utiliser les touches ▲ et ▼ pour modifier le numéro de zone;
− Une fois la zone choisie, confirmer avec la touche ●.
Les paramètres de la zone sont les suivants :
Description Valeur réglée de série
Post-circ. pompe zone
Vanne mél. temps max.
ouv./ferm.
Vanne mél. pas max.
Mode PID zone
PID P zone
PID I zone
PID D zone
Extra point de consigne
zone
9
Pour plus d'informations concernant la navigation dans l'interface de commande (écran du module thermique), se référer au paragraphe «
Commande électronique ».
1 2 3
Plage
120 0-255
25 0-255
700 0-65535
Symétrique/asymé-
Symétrique
trique
10 0-255
150 0-255
0 0-255
10 0-30
4 5 6 7
Explication
Définit le temps en secondes de la post-circulation
Définit le temps en secondes d'ouverture/de fermeture
totale de la vanne mélangeuse (valable pour la vanne
mélangeuse à trois points)
Définit le nombre de pas pour l'ouverture totale de la
vanne mélangeuse (valable pour la vanne mélangeuse
pas à pas)
Définit le mode de contrôle PID
Paramètre proportionnel pour le contrôle de la vanne
Paramètre intégral pour le contrôle de la vanne
Paramètre dérivé pour le contrôle de la vanne
Définit l'augmentation du point de consigne du circuit
primaire par rapport au point de consigne de zone
77
GESTION DE ZONE SUPPLÉMENTAIRE
8 9 10
UM
s
s
°C
