5.3.2.1
Raccordement du porte-électrodes ou de la torche de gougeage
Risque d'écrasement et de brûlure !
Le remplacement des baguettes d'électrodes présente un risque d'écrasement et de
brûlure !
•
Porter des gants de protection appropriés et secs.
•
Utiliser une pince isolée pour retirer les baguettes d'électrodes usagées ou déplacer les
pièces soudées.
Pos. Symbole Description
1
2
3
4
5
•
Brancher la fiche du câble du porte-électrodes ou de la torche de gougeage dans la prise de raccorde-
ment, courant de soudage, puis verrouiller en tournant vers la droite.
•
Brancher la fiche du câble du porte-électrodes et le câble pince de masse dans la prise courant de
soudage spécifique à l'application puis la verrouiller en la tournant vers la droite. La polarité corres-
pondante dépend des indications du fabricant de l'électrode sur l'emballage de l'électrode.
099-005667-EW502
26.10.2022
0
Porte-électrode
Torche de gougeage
Respecter les instructions dans les documents système supplémentaires !
Prise de raccordement, courant de soudage « + »
Prise de raccordement, courant de soudage « - »
Pièce
Structure et fonctionnement
Soudage à l'électrode enrobée ou gougeage
ATTENTION

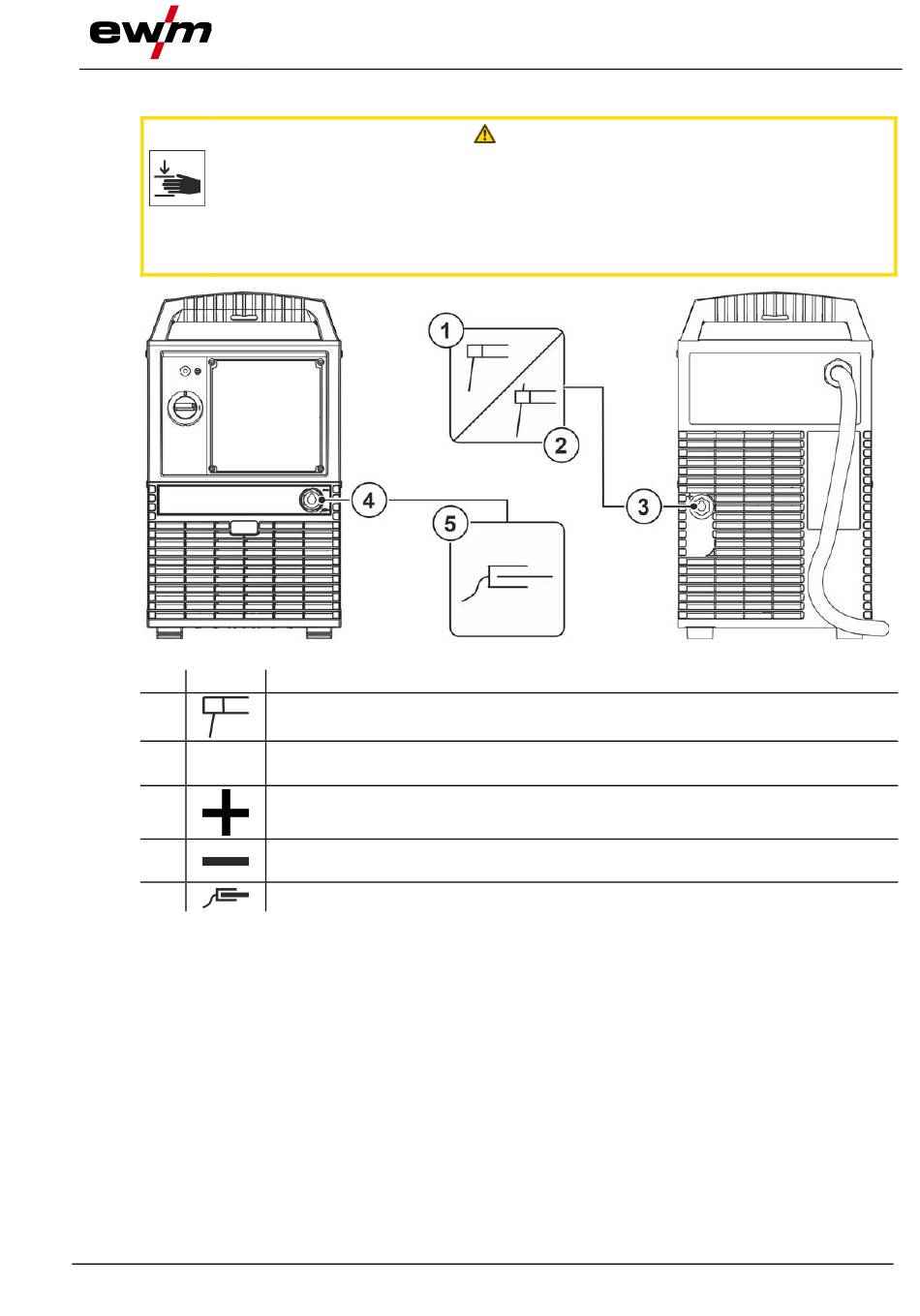

Illustration 5-11
