Structure et fonctionnement
Procédé de soudage MIG/MAG
5.2
Procédé de soudage MIG/MAG
5.2.1

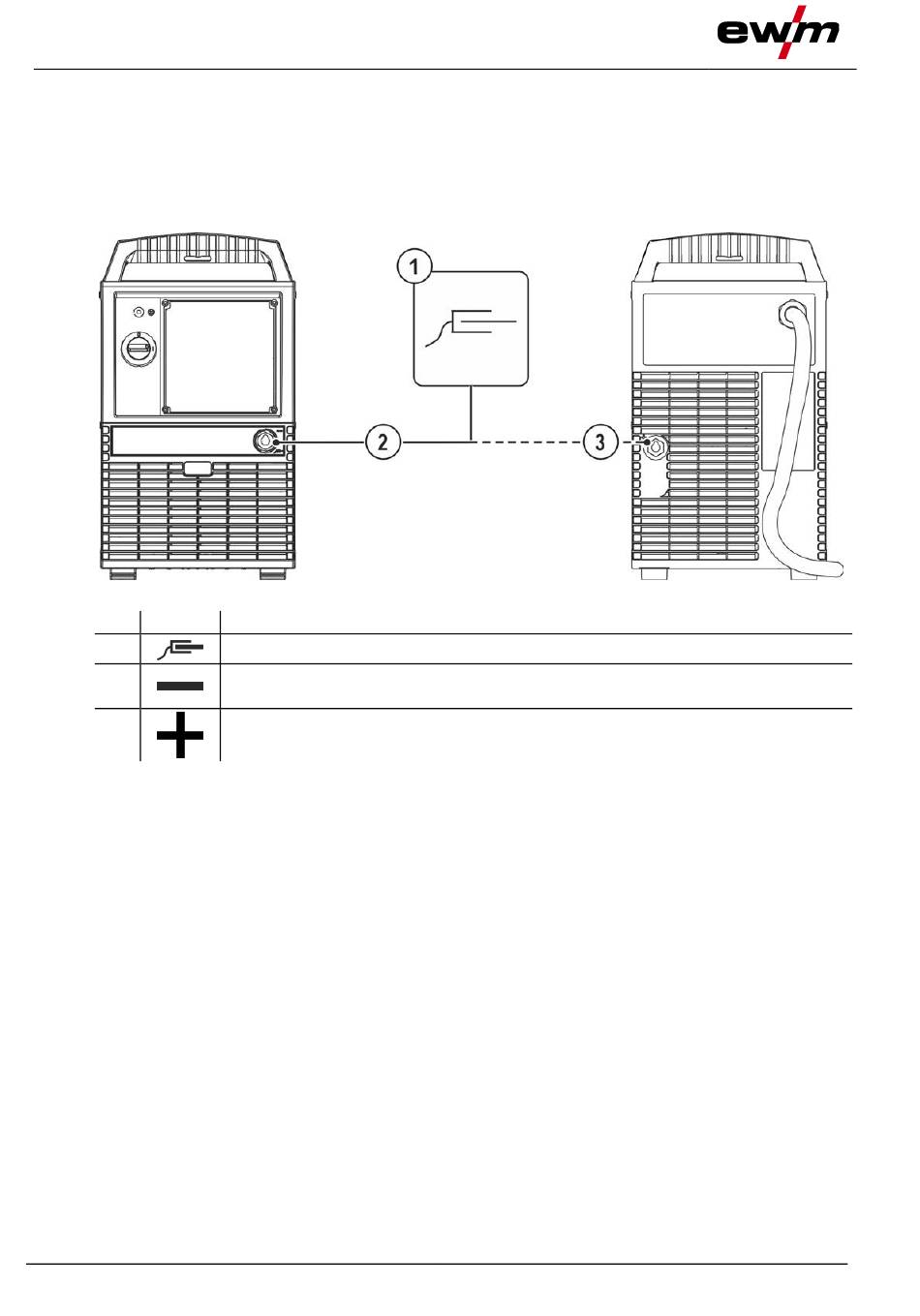

Raccord câble de masse
Quelques fils (par exemple, le fil fourré à autoprotection) doivent être soudés avec une polarité
négative. Dans ce cas, il convient de raccorder la ligne du courant de soudage à la prise de
courant de soudage « - », et le câble de masse à la prise de courant de soudage « + ». Respectez
les indications fournies par le fabricant de l'électrode !
Pos. Symbole Description
1
2
3
•
Insérer la fiche du câble de masse dans la prise de raccordement courant de soudage « - » et ver-
rouiller.
5.2.2
Raccord torche pour soudage
Pour le raccordement de l'appareil, voir instructions d'utilisation « Ensemble dévidoir »
correspondantes.
5.2.3
Sélection du travail de soudage
Pour la sélection de la tâche de soudage et l'utilisation du générateur, voir les instructions d'utilisation
correspondantes « Commande ».
5.3
Soudage à l'électrode enrobée ou gougeage
5.3.1
Soudage à l'électrode enrobée
Soudage manuel à l'arc ou bref soudage à l'électrode manuelle. Caractérisé par le fait que l'arc brûle
entre une électrode en fusion et le bain de fusion. Aucune protection externe. La protection contre l'at-
mosphère est assurée uniquement par l'électrode.
5.3.2
Gougeage
Lors du gougeage, un arc électrique brûle entre l'électrode au charbon et la pièce à travailler, échauffant
cette pièce jusqu'à la fusion. Ce faisant, le bain de fusion liquide est nettoyé à l'air comprimé. Le
gougeage nécessite des porte-électrodes spéciaux équipés d'un raccord d'air comprimé et d'électrodes
de charbon.
28
0
Pièce
Prise de raccordement courant de soudage « - »
• ---------- Soudage MIG/MAG : Raccordement de la pièce
Prise de raccordement courant de soudage « + »
• ---------- Soudage fil fourré MIG/MAG : Raccordement de la pièce
Illustration 5-10
099-005667-EW502
26.10.2022
