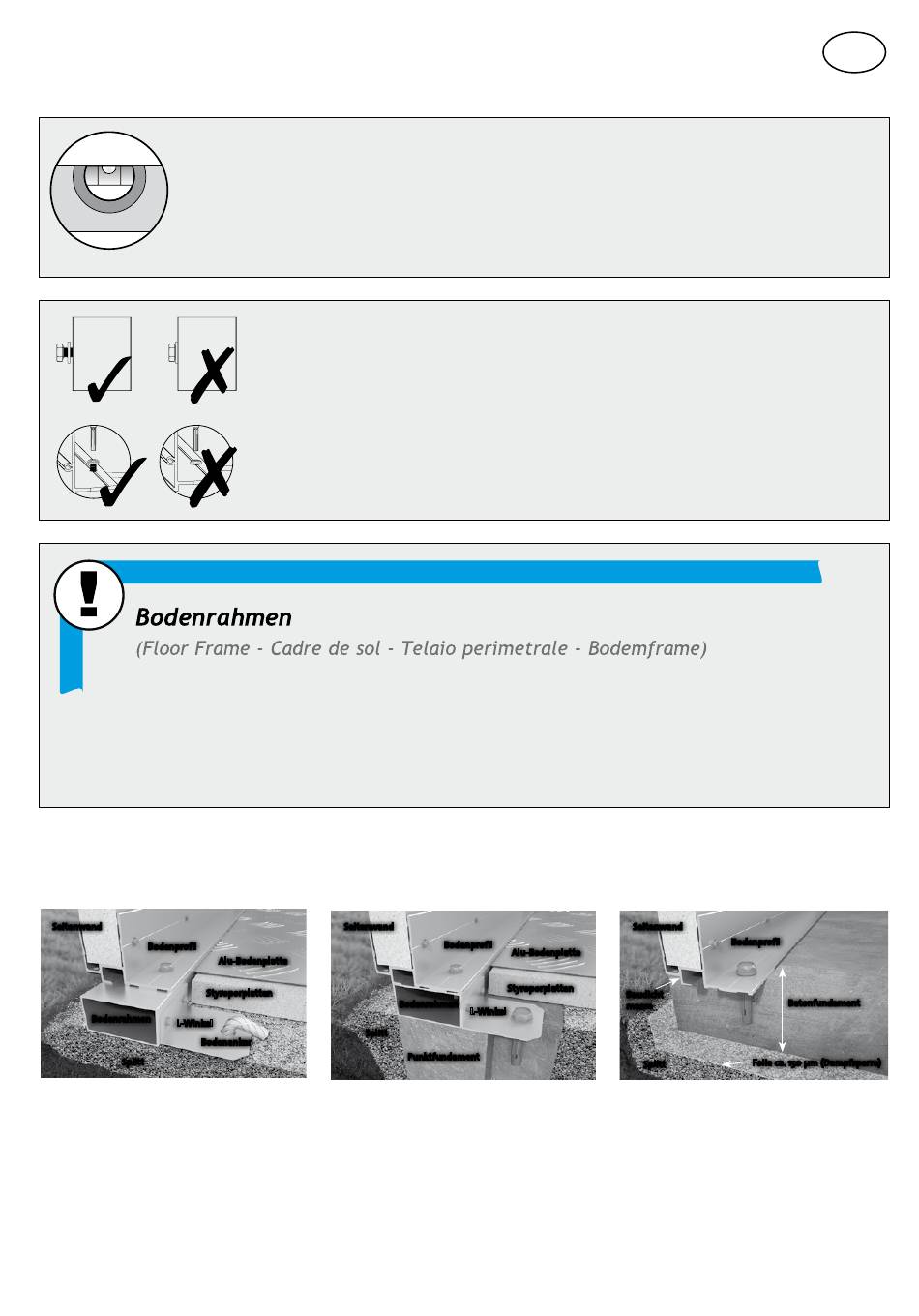

Legende Aufbauanleitung
Wasserwaagen - Symbol:
Bei Aufbauschritten die mit diesem Symbol versehen sind, ist es unbedingt erforderlich das
betreffende Einbauteil mit einer Wasserwaage auszurichten.
optionales Zubehör - Symbol:
Arbeitsschritte die blau eingerahmt sind zeigen den Einbau eines optionalen Zubehörteiles. Dieser Schritt muss
nur ausgeführt werden, wenn Sie das Zubehör auch bestellt haben.
Varianten für einen sicheren Stand
Seitenwand
Bodenprofil
Styroporplatten
Bodenrahmen
L-Winkel
Bodenanker
Splitt
1) Biohort Alu-Bodenplatte
und Alu-Bodenrahmen
Mit dem Alu-Bodenrahmen (Zubehör)
können Sie das Nebengebäude auch
auf einem völlig ebenen Splittbett
(2-4 mm Körnung) aufstellen und
sturmsicher verankern. Die Alu-
Bodenplatte (Zubehör) ist wie dar-
gestellt einzubauen.
Richtig / Falsch - Symbol:
Dieses Symbol verdeutlicht den Unterschied zwischen der korrekten bzw. fehler-
haften Ausrichtung eines Aufbauschrittes. Die Bilder links zeigen Ihnen z.B. dass
die Schraubverbindung noch NICHT fest angezogen werden darf.
optionales Zubehör - Accessories - Accessoires - Accessori - toebehoor
Seitenwand
Alu-Bodenplatte
Splitt
2) Betonpunktfundament,
ca. 30 x 30 cm, 80 cm tief
Mit dem Alu-Bodenrahmen (Zubehör)
können Sie das Nebengebäude auf
armierten Betonpunkten aufstellen.
Einen detaillierten Fundamentplan
erhalten Sie bei Ihrem Fachhändler
oder auf unserer Webseite
www.biohort.at
Bodenprofil
Alu-Bodenplatte
Styroporplatten
Bodenrahmen
L-Winkel
Punktfundament
Seitenwand
Bodenprofil
Baudicht
Betonfundament
masse
Folie ca. 150 µm (Dampfsperre)
Splitt
3) Betonfundament, mind. 10 cm
Optimal ist eine armierte Beton-
platte als Fundament (siehe Maße
Fundament). Damit schaffen Sie
eine ebene, trockene Fläche, auf
der Sie das Nebengebäude sturm-
sicher befestigen können. Schrauben
und Kunststoffdübel sind in der
Grundausstattung enthalten.
