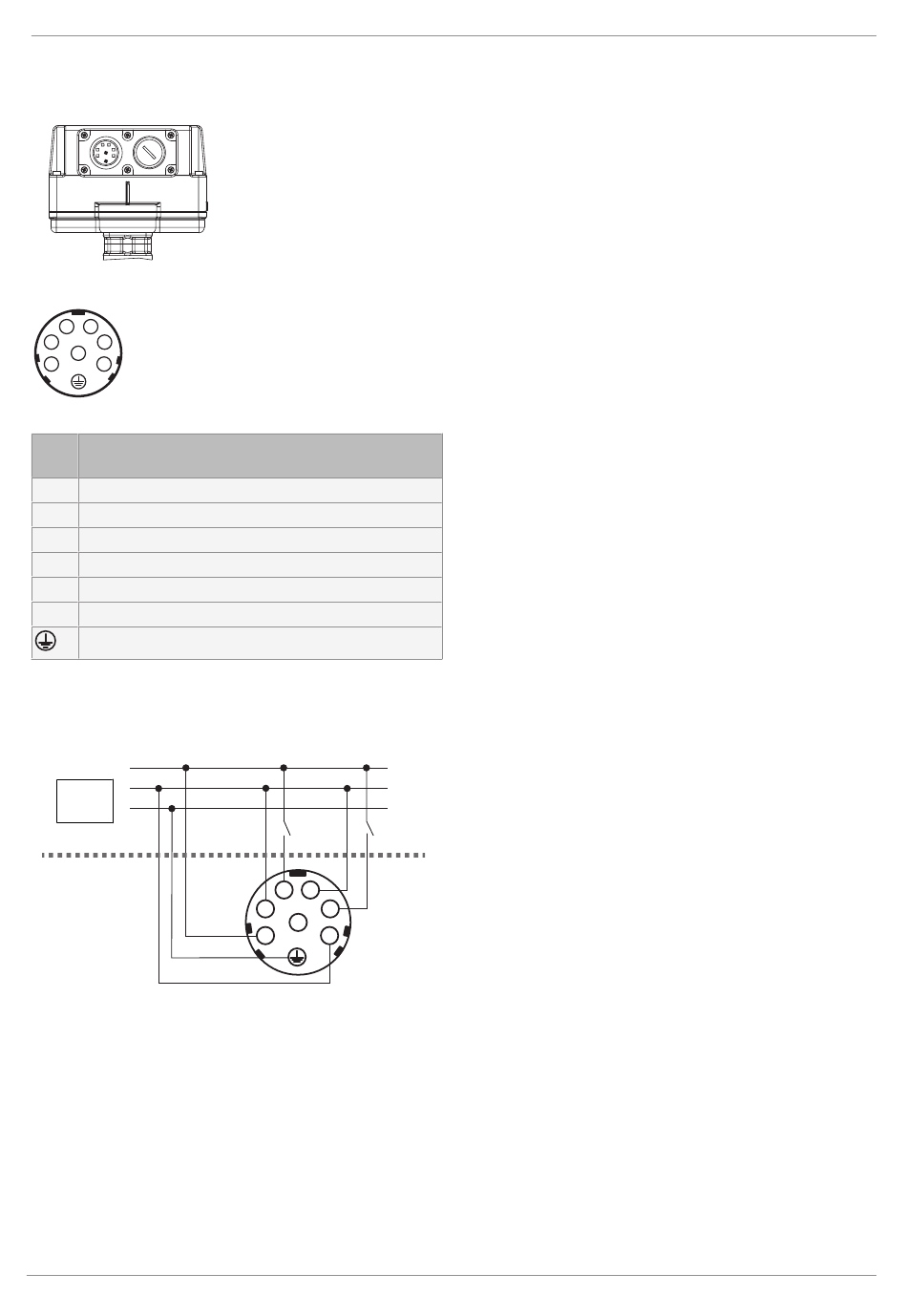

11 Connexion électrique
100 - 250 V AC (code 04)
Position des connecteurs
X1
Connexion électrique
5
4
6
3
1
2
Brochage X1
Broc
he
1
L1, tension d'alimentation
2
N, tension d'alimentation
3
L1, sens de marche FERMÉ
4
N, sens de marche FERMÉ
5
L1, sens de marche OUVERT
6
N, sens de marche OUVERT
PE, raccordement à la terre
L'attribution de potentiel incombe à l'utilisateur.
Plan de câblage
Câblage
externe
GEMÜ 768
Description
L1
PE
FERMÉ
OUVERT
4
5
3
6
1
2
N
22 / 42
