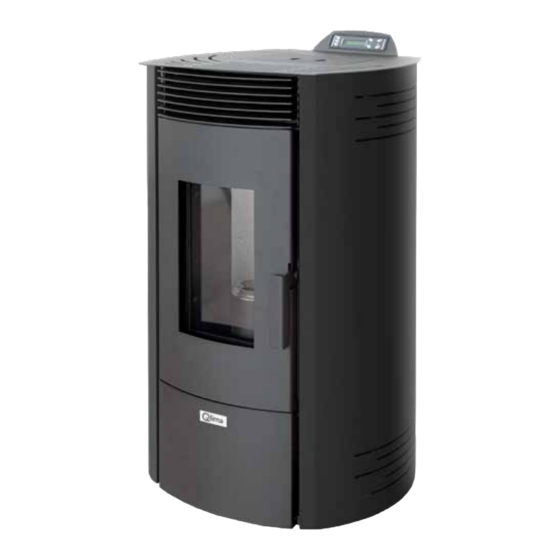

Qlima Roma 110 Smart Manuel D'installation
Masquer les pouces Voir aussi pour Roma 110 Smart:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Ronda 110 Smart - Roma 110 Smart
MANUEL D'INSTALLATION (SEULEMENT LA FRANCE)
3
1
MANUEL D'INSTALLATION (SEULEMENT LA BELGIQUE)
INSTALLATIEHANDLEIDING
2
24
42

Publicité

loading

Sommaire des Matières pour Qlima Roma 110 Smart

  • Page 1 Ronda 110 Smart - Roma 110 Smart MANUEL D’INSTALLATION (SEULEMENT LA FRANCE) INSTALLATIEHANDLEIDING MANUEL D’INSTALLATION (SEULEMENT LA BELGIQUE)
  • Page 2 AVANT-PROPOS CONSIGNES DE SÉCURITÉ MISE EN PLACE DU DÉTECTEUR DE TEMPÉRATURE AMBIANTE. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FUMÉE 4.1 Conditions minimales auxquelles un conduit de fumée doit satisfaire LE PONT DE RACCORDEMENT DU CONDUIT DE FUMÉE À LA POÊLE. RACCORDEMENT DU TUYAU D’ÉVACUATION DE L’AIR DE COMBUSTION VENTILATION DE LA PIÈCE PENDANT LE FONCTIONNEMENT DU POÊLE PLACEMENT DU POÊLE...
  • Page 3 1. AVANT-PROPOS: Nous vous recommandons de faire installer cet appareil par un monteur qualifié partenaire Qlima et/ou certifié Qualibois ou équivalent. Si vous souhaitez néan- moins réaliser l’installation vous-même, nous vous invitons à lire scrupuleusement les indications de ce manuel et en particulier les conséquences qu’une mauvaise installation peut entraîner.
  • Page 4 Pour cela : • Ce poêle doit être installé par un monteur qualifié partenaire Qlima et/ou certifié Qualibois ou équivalent en chauffage et génie climatique. La garantie ne s’applique que dans les cas suivants : Appareil installé...
  • Page 5 En cas de demande d’intervention SAV sur votre appareil, un audit de l’ensemble de l’installation, utilisation et paramétrage sera réalisé. Les instructions d’utilisation figurant dans ce manuel peuvent varier selon la législa- tion locale et/ou régionale. Si c’est le cas, la règle la plus contraignante s’applique.
  • Page 6 magement du poêle. • Ne placez aucun objet et/ou matériaux in- flammables à moins de 400 mm des côtes et à moins de 400 mm de l’arrière du poêle et à moins de 800 mm de l’avant de poêle. • Le poêle n’est pas conçu pour être encastré. Gardez une distance suffisante de 200 mm entre les parois ininflammables et les côtés/parties arrière du poêle.
  • Page 7 sécurité, des gants, etc... • Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu. • Soyez prudents si vos vêtements sont in- flammables, ils peuvent s’enflammer s’ils entrent en contact avec le foyer du poêle.
  • Page 8 combustible humide ou peint peut provo- quer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les perfor- mances du poêle et peut provoquer des situations dangereuses. • Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la légis- lation locale ou les prescriptions de votre assurance.
  • Page 9 • Ne branchez JAMAIS l’appareil avec une rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en ins- taller une par un électricien agréé. • Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à...
  • Page 10 d’eau sur l’appareil et ne l’immergez pas, sous peine de créer un court-circuit. • Débranchez toujours l’appareil avant de le nettoyer, de changer un mécanisme ou une pièce. • Débranchez toujours la prise électrique avant d’effectuer des travaux de mainte- nance sur le poêle.
  • Page 11 3. INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 MONTAGE DE L’ÉCRAN (S’IL N’EST PAS DÉJÀ INSTALLÉ) S’applique uniquement aux modèles comportant des panneaux latéraux en majolique. Placez les panneaux latéraux en majolique avant le montage de l’écran. Ôtez la plaque supérieure de la poêle. Celle-ci est simplement posée sur le dessus du poêle.
  • Page 12 Le fabricant et le distributeur rejettent formellement toute responsabilité : • Si l’installation ne respecte pas la législation nationale/locale. • Si les conditions minimales de l’installation, indiquées dans ce manuel ne sont pas respectées, en cas d’absence de législation nationale/locale. CONDITIONS MINIMALES AUXQUELLES UN CONDUIT DE FUMÉE DOIT SA- TISFAIRE Un seul appareil doit être raccordé...
  • Page 13 fonctionnement de l’appareil. Un amas de suie et d’autres salissures peut s’enflammer et créer des situations dangereuses. Il est rappelé de nouveau que le diamètre maximal du conduit ne peut dépasser 150mm. Il est interdit de poser un extracteur de gaz de combustion dans ou sur le conduit de fumée.
  • Page 14 Il est rappelé qu’il est interdit de raccorder plusieurs appareils à un conduit de fumée unique. Le conduit de raccordement à la buse doit systématiquement être équipé en partie basse d’un té de combustion, muni d’un tampon de ramonage ou d’un dispositif de récupération des condensas.
  • Page 15 JE POSSÈDE UN CONDUIT DE CHEMINÉE ET UNE AR- RIVÉE D’AIR INDEPENDANTE Je dispose d’un poêle NON étanche. Vous pouvez utiliser un flexible inox dans le boisseau existant. Son diamètre ne doit pas dépasser 150 mm. Il est également impératif de prévoir une entrée d’air : par une grille de 200 cm non obturable.
  • Page 16 JE SOUHAITE FAIRE PASSER LES CONDUITS À L’EX- TÉRIEUR Je dispose d’un poêle ÉTANCHE. Il est obligatoire d’utiliser des tuyaux concentriques et isolés afin d’éviter toute condensation et rendre inefficace l’évacuation des fumées. Fumées Terminal vertical 40 cm au dessus du point le plus haut du toit Support mural Bride murale...
  • Page 17 JE SOUHAITE CRÉER UN CONDUIT DANS MA MAISON JE DISPOSE D’UNE ARRIVÉE D’AIR INDEPENDANTE Je dispose d’un poêle NON Étanche. Il est obligatoire d’utiliser des tuyaux isolés afin d’eviter toute condensation et rendre inefficace l’évacuation des fumées. Il est impératif de prévoir une entrée d’air : par une grille de 200 cm non obturable.
  • Page 18 JE NE DISPOSE PAS D’UNE ARRIVÉE D’AIR INDÉ- PENDANTE Je dispose d’un poêle ETANCHE. Nous vous demandons d’utiliser un tuyau double flux ayant un avis technique du CSTB pour vous permettre d’avoir une installation conforme : arrivée d’air et évacuation. De plus ce type de tuyau permet un rendement supérieur. Pour une installation sur le marché...
  • Page 19 7. ARRIVEE D’AIR FRAIS L’air frais peut arriver selon deux possibilités : Par un système de tuyaux double flux : poêle ETANCHE. par une bouche d’aération non obturable de 200 cm² : poêle NON étanche. Ne jamais utiliser de tuyau en PVC pour cet apport d’air. 8.
  • Page 20 Vérifiez que le courant électrique correspond à celle indiquée sur la plaque signalétique du poêle. Utilisez uniquement une prise électrique à la terre. Si aucune prise à la terre n’est disponible, il convient d’en faire installer une par un installateur reconnu. Ne branchez jamais le poêle à...
  • Page 21 9.1 SCHÉMA DE CÂBLAGE Illustration 9 : Moteur vis pour pellets Différence de pression pressostat Réinitialisation manuelle thermostat. Capteur gaz de fumée Capteur température ambiante Encodeur ventilateur de gaz de fumée Ventilateur de gaz de fumée Ventilateur de circulation de l’air Barre d’allumage Connecteur alimentation 230V Circuit imprimé...
  • Page 22 11. DONNÉES TECHNIQUES Nom du fournisseur ou de la marque Qlima Model Ronda 110 Smart - Roma 110 smart Classe d’efficacité énergétique Type de poêle à granulés de bois Puissance thermique directe (*) 10,3 Puissance thermique indirecte Indice d’efficacité énergétique Consommation électrique...
  • Page 23 Pour une installation sur le marché Belge, voir page 42...
  • Page 24 VOORWOORD VEILIGHEIDSINSTRUCTIES PLAATSEN VAN DE RUIMTE TEMPERATUUR SENSOR MINIMALE EISEN AAN HET ROOKKANAAL / SCHOORSTEEN 4.1 Minimale eisen waaraan de schoorsteen moet voldoen AANSLUITPUNT VAN DE SCHOORSTEEN AAN DE KACHEL AANSLUITEN VAN DE VERBRANDINGSLUCHT LEIDING BENODIGDE VENTILATIE VAN DE RUIMTE TIJDENS EEN IN BEDRIJF ZIJNDE KACHEL PLAATSEN VAN DE KACHEL ELEKTRISCHE AANSLUITING 9.1 Elektrisch schema...
  • Page 25 De juiste specificaties staan ver- meld op het typeplaatje. De kachel moet worden geïnstalleerd door een erkende Qlima-installateur. Alleen dan is de eindgebruiker er zeker van dat de installateur over voldoende deskun- digheid en productkennis beschikt.
  • Page 26 Daarom gelden de volgende aanwijzingen: • Deze kachel moet worden geïnstalleerd door een door Qlima geautoriseerde ver- warmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwij-...
  • Page 27 geval de installatie niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ventilatie en/of een foutief gebruik. • De kachel mag alleen worden geïnstal- leerd in een vertrek waarvan de locatie, de bouwconstructie en het gebruik het veilige gebruik van de kachel niet belemmeren.
  • Page 28 vrije afstand van 200 mm. • Tijdens gebruik kan de kachel aan de bui- tenkant erg heet worden. Laat NOOIT kin- deren zonder toezicht bij de kachel achter. Houd toezicht op kinderen om te voorko- men dat ze met de kachel spelen. •...
  • Page 29 Voorkom risico’s; verwijder brandbare op- losmiddelen en andere brandbare materi- alen uit het vertrek. • De kachel is zwaar; laat de sterkte van de vloer door een geautoriseerd expert con- troleren. • Gebruik enkel droge houten pellets van een goede kwaliteit zonder resten van lijm, hars of additieven.
  • Page 30 Sluit slechts één kachel aan per rookkanaal. Het aansluiten van meerdere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situaties. Voor deze kachel is ook een elektrische voe- ding nodig. Lees de onderstaande waarschu- wingen en opmerkingen goed door: • Gebruik geen beschadigde voedingskabel. •...
  • Page 31 • De aansluitspanning overeenkomt met de waarde op het typeplaatje. • Het stopcontact en de voeding geschikt zijn voor het apparaat. • De stekker aan de kabel in het stopcontact past. Laat de elektrische installatie door een erkende expert controleren als u niet zeker weet of alles in orde is.
  • Page 32 3. PLAATSEN VAN DE RUIMTE-TEMPERATUURSENSOR De ruimtetemperatuursensor bevindt zich aan de achterzijde van de kachel. Rol de kabel van de sensor zover af dat het uiteinde van de sensor zich 10 cm van de vloer bevindt (zie afbeelding 1). Zorg ervoor dat de sensor niet tegen de warme delen van de kachel aankomt.
  • Page 33 handleiding. Een schoorsteen met een grotere diameter is toegestaan, met een maximale diameter van 150 mm, mits deze voldoet aan de opgegeven schoorsteen trek. Raadpleeg, voor het plaatsen van een smoorklep in het schoorsteenkanaal de plaatselijke / nationale regels, voorschriften, verordeningen en normen of dit is toegestaan.
  • Page 34 De kachel mag niet worden gebruikt om de schoorsteen / rookkanaal te ondersteunen. Indien er gebruik wordt gemaakt van een reeds bestaand rookkanaal / schoorsteen laat deze alvorens de kachel te installeren reinigen door een erkend schoorsteenreinigingsbedrijf. Aanwezig roet en verbrandingsresten kunnen de doorgang van een bestaand rookkanaal / schoorsteen verkleinen waardoor de kachel niet goed functioneert.
  • Page 35 Trekkap Muurbeugel Schoorsteenpijp verbindingsring Dubbelwandige kachelpijp Dubbelwandig geïsoleerde muurdoorvoer T-Stuk met afsluitdop Afsluitdop Verbrandingslucht aanzuigleiding Enkelwandige schoorsteenpijp (mag ook dubbelwandig worden uitgevoerd) Dubbelwandige schoorsteenpijp (mag ook enkelwandig worden uitgevoerd) Afbeelding 4B: Trekkap Stormkraag Dak ondersteuningsplaat Verdieping ondersteuningsplaat Schoorsteenpijp verbindingsring Dubbelwandige geïsoleerde schoorsteenpijp Verdieping ondersteuningsplaat Brand separatieplaat Dubbelwandige geïsoleerde schoorsteenpijp (mag tot het plafond...
  • Page 36 Dubbelwandig geïsoleerde schoorsteenpijp (mag tot de aansluiting van de schoorsteen ook enkelwandig worden uitgevoerd) T-Stuk met dop Verbrandingslucht aanzuigleiding Afbeelding 4E: Dubbelwandig geïsoleerde muurdoorvoer Horizontale trekkap Rozet T-Stuk met afsluitdop Verbrandingslucht aanzuigleiding Enkelwandige schoorsteenpijp (mag ook dubbelwandig worden uitgevoerd) Gegevens minimale eisen schoor- Inwendige Inwendige steenafmetingen...
  • Page 37 6. AANSLUITEN VAN DE LEIDING VAN DE VERBRANDINGS- LUCHT • Zorg ervoor dat de plaatsing van de inlaat van verse lucht altijd in overeenstemming is met de plaatselijke wetgeving! • Zorg ervoor dat de inlaat van verse lucht voor verbranding bedekt is met (bijvoorbeeld) een rooster om te verhinderen dat er dieren in terechtkomen.
  • Page 38 8. PLAATSEN VAN DE KACHEL Het apparaat nooit installeren of onderhoud uitvoeren terwijl de stekker in het stopcontact zit. Zorg altijd dat de kachel is losgekoppeld van het elektriciteitsnet! Controleer voor de definitieve plaatsing van de kachel of de vloer voldoende sterk is om het gewicht van de kachel te dragen.
  • Page 39 Maak enkel gebruik van een geaard stopcontact. Indien er geen geaard stop- contact beschikbaar is dient er een te worden geïnstalleerd door een erkend installateur. Sluit de kachel nooit aan met behulp van een verlengkabel. Als er geen geschikt geaard stopcontact beschikbaar is, dient er een te worden geïnstalleerd door een erkend installateur.
  • Page 40 10. EERSTE INGEBRUIKNAME Lees voor de eerste ingebruikname de gebruikshandleiding aandachtig door (met name hoofdstuk 3). 11. TECHNISCHE DATA Naam leverancier of merknaam Qlima Model Ronda 110 Smart - Roma 110 smart Energieefficiëntieklasse Type kachel Houtpellets Directe warmteafgifte (*) 10,3 Indirecte warmteafgifte Energie-efficiëntie-index...
  • Page 42 AVANT-PROPOS CONSIGNES DE SÉCURITÉ MISE EN PLACE DU DÉTECTEUR DE TEMPÉRATURE AMBIANTE. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FUMÉE 4.1 Conditions minimales auxquelles un conduit de fumée doit satisfaire LE PONT DE RACCORDEMENT DU CONDUIT DE FUMÉE À LA POÊLE. RACCORDEMENT DU TUYAU D’ÉVACUATION DE L’AIR DE COMBUSTION VENTILATION DE LA PIÈCE PENDANT LE FONCTIONNEMENT DU POÊLE PLACEMENT DU POÊLE...
  • Page 43 1. AVANT-PROPOS: Le poêle doit être installé par un installateur Qlima agréé (A.F.). Ceci est pour l’utilisateur final la seule garantie que l’installateur dispose de connaissances suf- fisantes sur le produit. Ce manuel d’installation est prévu pour une installation réalisée par une personne disposant de solides compétences dans les domaines thermiques, mécaniques,...
  • Page 44 Pour cela : • Ce poêle doit être installé par un mon- teur qualifié partenaire Qlima et/ou certi- fié Qualibois ou équivalent en chauffage et génie climatique. La garantie est seule- ment applicable si le poêle est installé...
  • Page 45 plus contraignante s’applique. Le fabricant et le revendeur déclinent toute responsa- bilité si l’installation de l’appareil n’est pas en conformité avec les lois et règlemen- tations locales et/ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil. • Le poêle doit être installé dans une pièce où...
  • Page 46 mm entre les parois ininflammables et les côtés/parties arrière du poêle. • La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu’ils ne jouent pas avec le poêle.
  • Page 47 • Soyez prudents si vos vêtements sont in- flammables, ils peuvent s’enflammer s’ils entrent en contact avec le foyer du poêle. • N’utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d’incendie en retirant de la pièce tous les solvants inflammables et les maté- riaux combustibles.
  • Page 48 • Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la légis- lation locale ou les prescriptions de votre assurance. En l’absence de législation et/ ou prescription d’assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié...
  • Page 49 est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / ~50 Hz. L’appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l’appareil si l’alimentation électrique n’est pas reliée à la terre. •...
  • Page 50 et ne l’immergez pas, sous peine de créer un court-circuit. • Débranchez toujours l’appareil avant de le nettoyer, de changer un mécanisme ou une pièce. • Débranchez toujours la prise élec- trique avant d’effectuer des travaux de maintenance sur le poêle. •...
  • Page 51 teur ne doit pas toucher les parties chaudes du poêle. 4. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FU- MÉE Le conduit de fumée sont des éléments très importants de l’installation. Dans ce chapitre, nous parlons des conditions minimales auxquelles le conduit de fumée doivent satisfaire pour garantir un bon fonctionnement du poêle.
  • Page 52 Avant de poser un clapet réducteur dans le conduit de fumée, consultez les règlements, consignes, arrêtés et normes locaux/nationaux pour savoir si c’est autorisé (A.F.). Aucun câblage électrique ne doit être installé dans ou près du conduit de fumée. L’installation du conduit de fumée doit être imperméable à la fumée. Le conduit de fumée doit être installé...
  • Page 53 Pour vérifier si un conduit de fumée existante convient à des combustibles solides comme des granulés, faites appel à une société de ramonage. Le tirage du conduit de fumée doit être de 11 Pa (plus ou moins 1 Pa). Ce tirage doit être mesuré...
  • Page 54 simple paroi) Illustration 4B: Accélérateur de tirage Larmier Plaque de soutien toiture Plaque de soutien étage Anneau de liaison avec le tuyau de conduit de fumée Tuyau de conduit de fumée double paroi isolée Plaque de soutien étage Plaque de séparation incendie Tuyau de conduit de fumée double paroi (peut être exécuté...
  • Page 55 Tuyau de conduit de fumée simple paroi (peut être exécuté en double paroi) Informations sur les exigences mi- Diamètre inté- Diamètre in- nimales en matière de mesures du rieur du con- terne du con- conduit de fumée duit de fumée duit de fumée 80 mm 100 mm...
  • Page 56 Raccordez un tuyau, ou conduit similaire, de 50 mm à l’arrivée de l’air de combus- tion qui se trouve à l’arrière du poêle, voir illustration 6. L’autre extrémité de ce tuyau ou conduit similaire, doit aspirer de l’air propre de l’extérieur. Voir illustra- tions 3 et 4A jusqu’à...
  • Page 57 veau. Assurez-vous que la force appliquée sur le sol est la même pour chacun des quatre pieds réglables. Lors de la mise en place du poêle, il faut tenir compte d’un espace libre entre le poêle et le mur ou autres obstacles, comme indiqué en illustration 7. Si les murs ou objets autour du poêle se composent de matériaux inflammables, assurez-vous que la température de ceux-ci ne dépasse jamais 60 °C, même dans la position la plus élevée du brûleur.
  • Page 58 Assurez-vous que l’interrupteur, qui se trouve à l’arrière du poêle, est désactivé. Pour pouvoir débrancher le poêle rapidement et facilement en cas d’entretien ou d’urgence, assurez-vous que la fiche est facile d’accès. Ne coincez pas le câble. Buig en knik de kabel niet. Un câble ou prise électrique abîmé...
  • Page 59 11. DONNÉES TECHNIQUES Nom du fournisseur ou de la marque Qlima Model Ronda 110 Smart - Roma 110 smart Classe d’efficacité énergétique Type de poêle à granulés de bois Puissance thermique directe (*) 10,3 Puissance thermique indirecte Indice d’efficacité énergétique Consommation électrique...
  • Page 60 RONDA 110 SMART - ROMA 110 SMART...
  • Page 61 Pos. Porticolare Pos. Porticolare Q. to Q. to Description Description 19900023 19900023 DISPLAY 7 BUTTONS DISPLAY 7 BUTTONS 19641600 19641600 PELLET LOADING DOOR PELLET LOADING DOOR 19581000 19581000 RIGHT SUPPORT BRACKET RIGHT SUPPORT BRACKET 19711100 19711100 19581300 19581300 LEFT SUPPORT BRACKET LEFT SUPPORT BRACKET TUBE D 80 TUBE D 80...
  • Page 63 L’ÉVACUATION DES GAZ DE COMBUSTION DOIT ÊTRE CONFORME AUX LOIS ET RÉGLEMENTATIONS LOCALES. VEUILLEZ VÉRIFIER AUPRÈS DE VOTRE INSTALLATEUR QUALIFIÉ ET LE FAIRE INSTALLER. ROOKGAS AFVOER MOET VOLDOEN AAN PLAATSELIJKE WET- EN REGELGEVING. GELIEVE DIT BIJ EN MET UW LOKALE GEKWALIFICEERDE INSTALLATEUR TE CONTROLEREN EN LATEN INSTALLEREN.
  • Page 64 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
  • Page 65 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
  • Page 66 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
  • Page 67 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit INSTALLATION HORIZONTALE STRICTEMENT INTERDITE EN FRANCE.
  • Page 72 Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.qlima.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.qlima.com). If you need information or if you have a problem, please visit the our website (www.qlima.com) or contact our sales support (you find its phone number on www.qlima.com) Per informazioni e in caso di problemi, visitate il sito Web www.qlima.com oppure contattate il Centro Assistenza Clienti (per conoscere il...
