Touches et voyants de l'ADM
Pour éviter d'endommager les boutons des
touches programmables, n'appuyez pas dessus
avec des objets tranchants tels que des stylos, des
cartes plastiques ou des ongles.

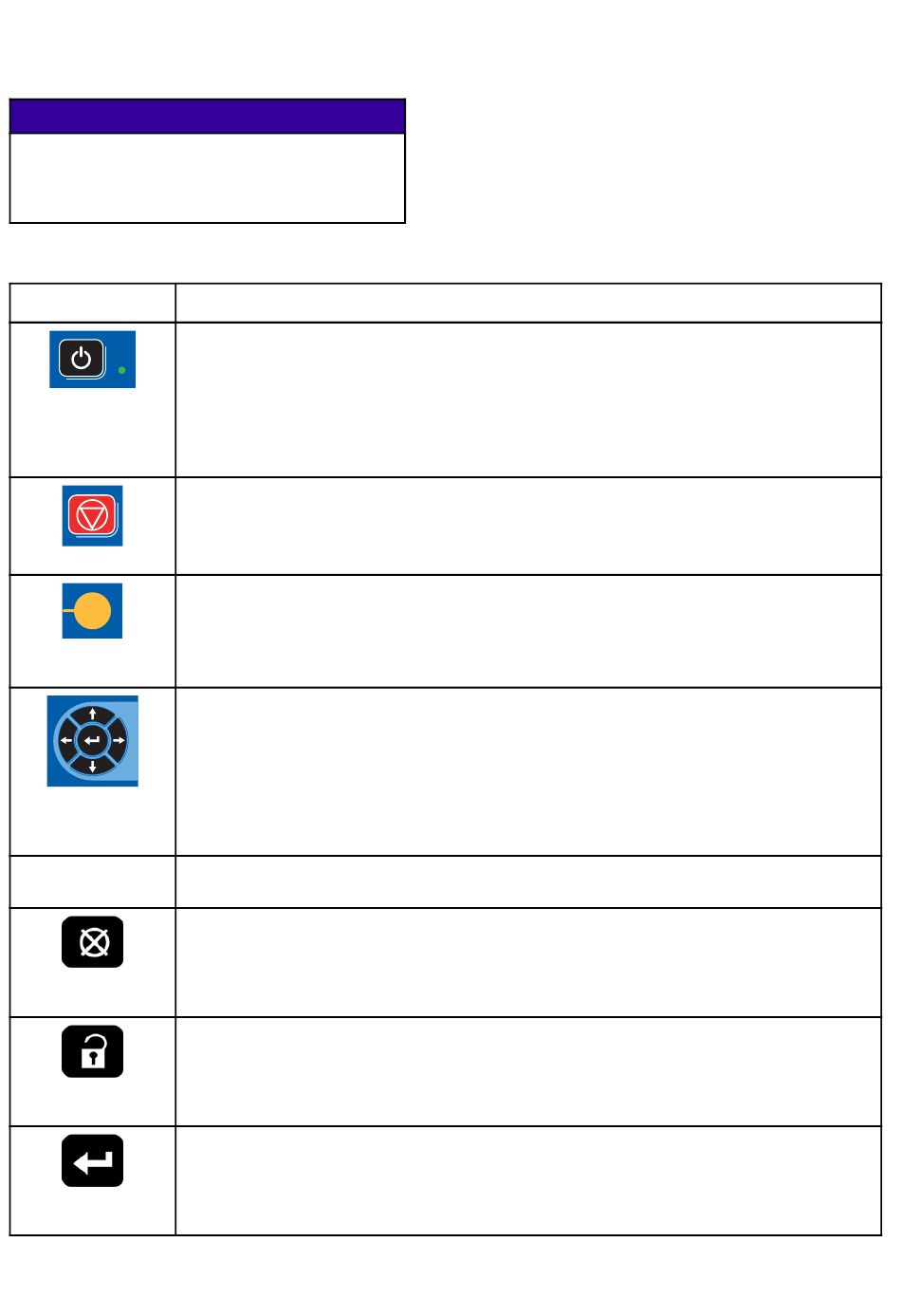

Table 1 : Touches et voyants de l'ADM
Légende
Touche et
indicateur de
démarrage/arrêt
Arrêt
Touches
programmables
Touches de
navigation
Pavé numérique
Annulation
Installation
Entrée
334074A
AVIS
Fonction
Appuyez pour démarrer ou arrêter la pompe/le moteur.
• La couleur vert fixe indique que le moteur est alimenté.
• La couleur jaune fixe indique que l'alimentation du moteur est coupée.
• Le clignotement en vert ou en jaune indique que le système est en mode Configuration.
Appuyez pour arrêter immédiatement le système et coupez l'alimentation du moteur.
Permettent de sélectionner l'écran ou l'opération spécifique indiqué sur l'affichage juste
au-dessus de chaque touche. La touche programmable en haut à gauche est la touche de
modification, elle permet d'accéder à tous les champs réglables de l'écran.
Flèches Gauche/Droite :
•
• Flèches Haut/Bas : Permettent de parcourir les champs d'un écran, les éléments d'un menu
déroulant, ou plusieurs écrans dans une fonction.
Utilisez pour saisir les valeurs. Consultez
page 14.
Permet également d'effacer une zone de saisie de données.
Appuyer dessus pour accéder au mode d'installation ou pour le quitter.
Appuyez dessus pour sélectionner le champ à modifier, pour faire une sélection, sauvegarder
une sélection ou une valeur, pour accéder à un écran, ou pour reconnaître un événement.
Permettent de naviguer d'un écran à l'autre.
Écran de l'ADM (module d'affichage avancé),
Module d'affichage avancé (ADM)
15
