Connexions et réglages
4.1
Carte principale DTC-300A-2
Il y a QUATRE cavaliers sur le DTC-300A-2 pour le fonctionnement/la configuration et 8 LED pour
l'indication de l'état. Le cavalier JW1 est utilisé pour réinitialiser le code d'accès par défaut. Le cavalier
JW2 est nécessaire pour configurer le DTC-300A-2. Le cavalier JW3 est utilisé pour activer/désactiver
la détection de défaut de terre et le cavalier JW4 est utilisé pour régler le relais de dérangement.

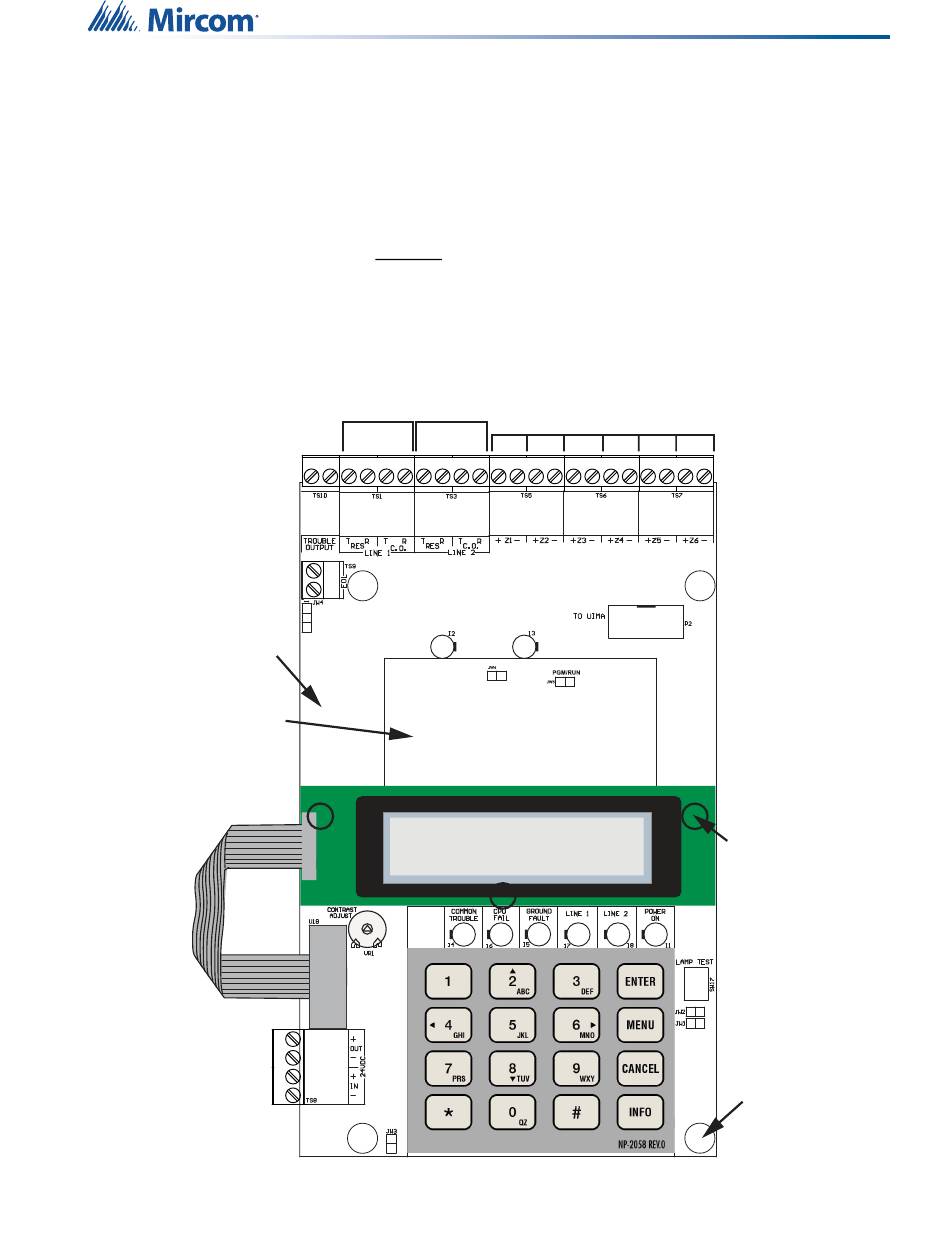

Reportez-vous à la figure 2 pour connaître l'emplacement des cavaliers, des connexions de câble, du
bouton-poussoir et des LED. Le tableau 1 décrit les connecteurs du DTC-300A-2, le tableau 2 décrit
les LED d'état et les tableaux 3 et 4 fournissent des informations sur les cavaliers. L'outil de
configuration CFG-300 est optionnel et utilisé pour la configuration ; son montage est illustré dans la
figure 2 ci-dessous.
RÉSISTANCE EOL
POUR LA SORTIE
DE
DÉRANGEMENT
CARTE PRINCIPAL
CONSEIL DE BASE
+
OUT
-
+
IN
-
24V ALIMENTATION
Figure 2
RACCORDEMENTS DE LA LIGNE TÉLÉPHONIQUE
LINE 1
LINE 2
SORTIE DE
RES
C.O.
RES
TROUBLE
T R T R
T R T R
JW4
I2
RELAIS LIGNE 1
(laisser fermé)
20:00
U18
UR1
JW3
Mise en page de la carte DTC-300A
ZONES D'ENTRÉE CONFIGURABLES
Z1
Z2
Z3
Z4
C.O.
+ - + - + - + - + - + -
RELAIS LIGNE 2
TO UIMA
I3
JW4
JW5
(laisser ouvert)
S/DTC-300A Idle
MON
2012-10-1
Z5
Z6
P2
OUTIL DE CONFIGURATION
CFC-300
MONTAGE SUR 3 SUPPORTS
TEST DE LA LAMPE
JW2
JW1
TROUS DE MONTAGE
(QUATRE)
