Configuration et fonctionnement du
clavier
Ce qui suit montre la configuration du DTC-300A-2 à l'aide du clavier et de l'outil de
configuration CFG-300. Le communicateur numérique Mircom est configuré en connectant
le câble de l'outil de configuration CFG-300 au connecteur U18 de la carte principale du
DTC-300A-2 et en plaçant l'écran à cristaux liquides sur les trois entretoises, comme le
montre la figure 2.
i
Note:
Pour accéder au mode de configuration, appuyez sur la touche Menu du clavier.
L'écran LCD du CFG-300 affiche le menu principal. Le clavier de la carte DTC-300A-2 et du
CFG-300 est illustré ensemble dans la figure 10 ci-dessous.

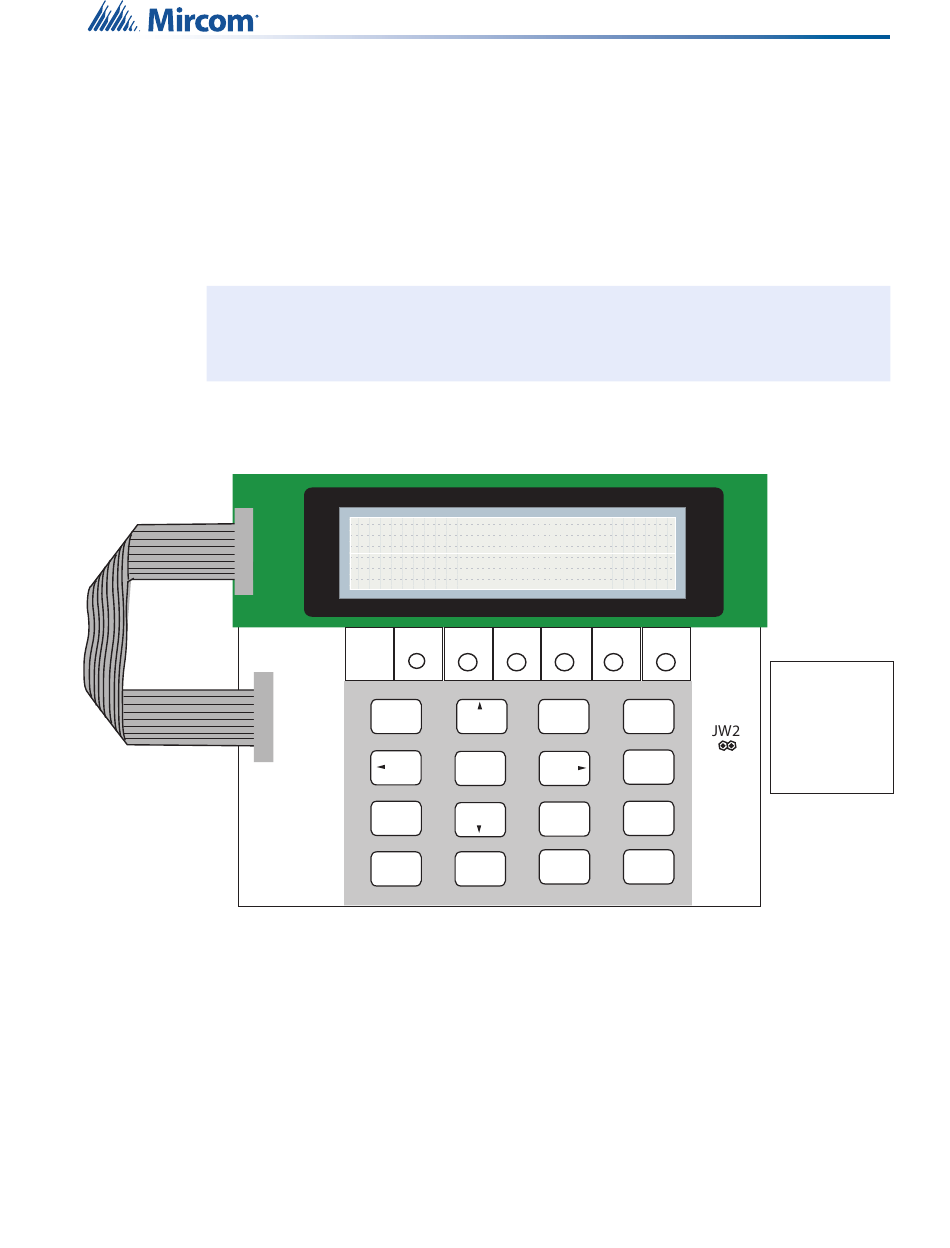

Figure 10 DTC-300A-2 Configuration
9.1
Saisie du code d'accès
La section de programmation est protégée par un code d'accès. L'image suivante montre le
message qui s'affiche lors de la saisie du code d'accès. Le nombre minimum de chiffres
autorisé est de quatre et le code maximum autorisé est de dix chiffres ; valeurs numériques
uniquement. Appuyez sur la touche « ENTER » après avoir introduit le code d'accès. Si le
code d'accès est correct, vous accéderez au menu principal. Si le code d'accès est incorrect,
le système vous demandera de le saisir à nouveau.
Pour configurer le DTC-300A-2, placez un cavalier sur JW2, retirez-le une
fois la configuration terminée, sinon il y aura un problème.
S/DTC-300A Idle
20:00 SUN 2006-10-01
COMMON
CPU
TROUBLE
FAIL
1
4
GHI
7
PRS
*
GROUND
POWER
LINE 1
LINE 2
FAULT
2
3
ENTER
ABC
DEF
5
6
MENU
JKL
MNO
8
9
CANCEL
TUV
WXY
0
#
INFO
QZ
ON
Placer le cavalier
à JW2 pour
programmer le
DTC-300A-2 et le
retirer une fois la
programmation
terminée.
