Câblage de terrain
5.1
DTC-300A-2 Câblage téléphonique de la carte principale

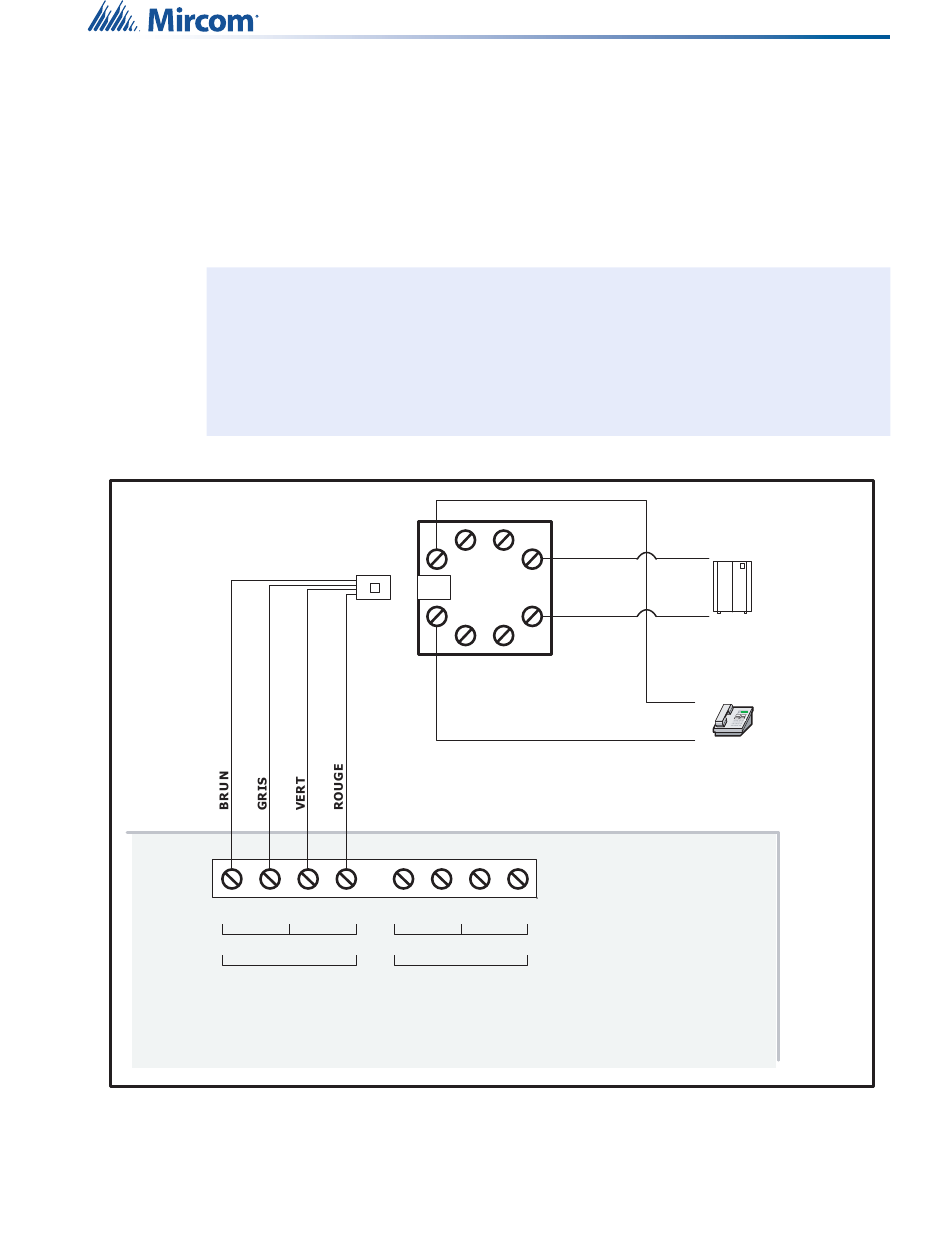

Câblez les deux lignes téléphoniques aux bornes du connecteur RJ31X, comme le montre
la figure 4 ci-dessous. Les bornes de la ligne téléphonique du DTC-300A-2 sont situées
dans le coin supérieur gauche de la carte.
i
Note:
T
R
RES
LIGNE-1
Figure 4
Pour un service cellulaire ou sans fil, utilisez la connexion de l'interface de la ligne 2.
La plupart des autorités compétentes (AHJ) n'autorisent pas la connexion de
téléphones locaux. Voir "Spécifications" à la page 41 pour plus d'informations.
Tous les câbles d'interconnexion au transmetteur doivent se trouver dans la
même pièce, avoir une longueur inférieure à 18 m et être placés dans un
conduit métallique.
1
2
7
8
La ligne 2 est câblée comme la ligne 1.
T
R
T
R
C.O.
RES
LIGNE-2
-2
DTC-300A
Schéma de câblage des lignes téléphoniques
4
3
SONNERIE
6
5
RJ31X
TIP
SONNERIE
T
R
C.O.
TIP
Interrupteur public
Compagnie de
téléphone câblage
téléphone local SI
autorisé
