3.0
Installation mécanique et
dimensions
La carte DTC-300A-2 est un assemblage de PCB unique.Elle est montée dans un boîtier
de 8,25 po de large par 10 po de haut et 1,5 po de profondeur. Il y a quatre trous de
montage, deux en haut et deux en bas. Voir la figure 1 ci-dessous pour l'emplacement des
trous de montage et les dimensions du boîtier. Il y a deux trous de conduit en haut et en
bas de la boîte, et deux trous de conduit à l'intérieur de la boîte d'encastrement.

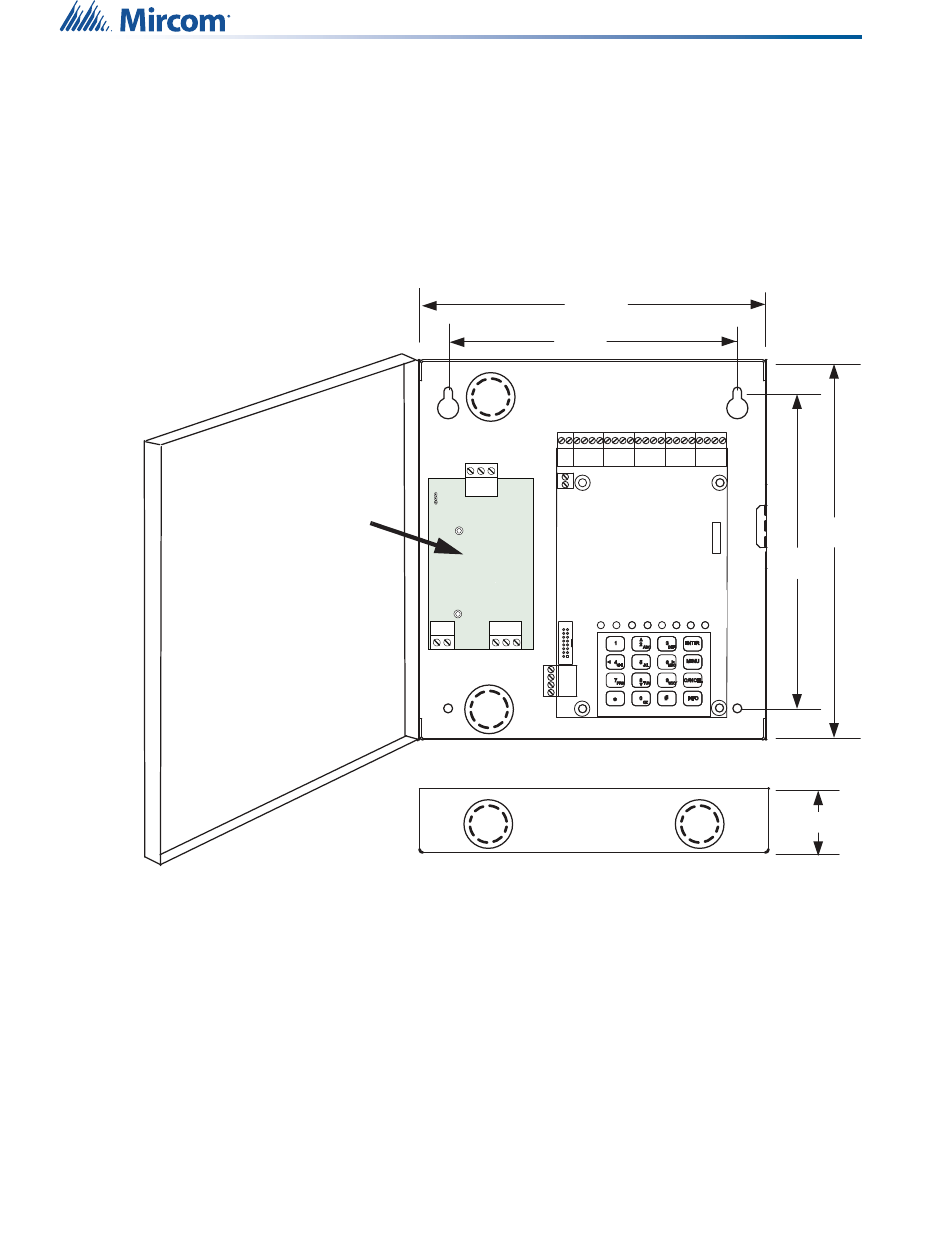

Figure 1
Pour une deuxième ligne téléphonique sans fil (Ligne 2), le module PCS-100 convertisseur
de puissance et relais de dérangement est nécessaire. Le PCS-100 est monté sur le côté
gauche de la carte DTC-300A-2 à l'aide de deux vis de montage, comme le montre la figure
1 ci-dessus.
8
TROUS DE MONTAGE x 4
JW1
1
TRL-HIGH
2
PGM4
3
TBL-LOW
PCS-100
DTC-300A-2 Dimensions de la boîte d'encastrement pour le montage
8 1 / 4 po
6 5 / 16 po
PGM4 GND 14V
DTC-300A-2
1
2
ABC
4
5
GHI
JKL
7
8
PRS
TUV
0
*
QZ
HAUT ET BAS
10 po
8 1 / 2 po
3
ENTER
DEF
MENU
6
MNO
9
CANCEL
WXY
#
INFO
1 1 / 2 po
