Câblage de terrain
5.6 Câblage d'installation typique
Vers GSM/
Voici une installation typique lorsque la ligne 2 est sans fil et qu'un PCS-100 et un
GPRS 3G4010 sont nécessaires.
Signal cellulaire
vers la station
distante
3G4010
EOL 3K9 ohms

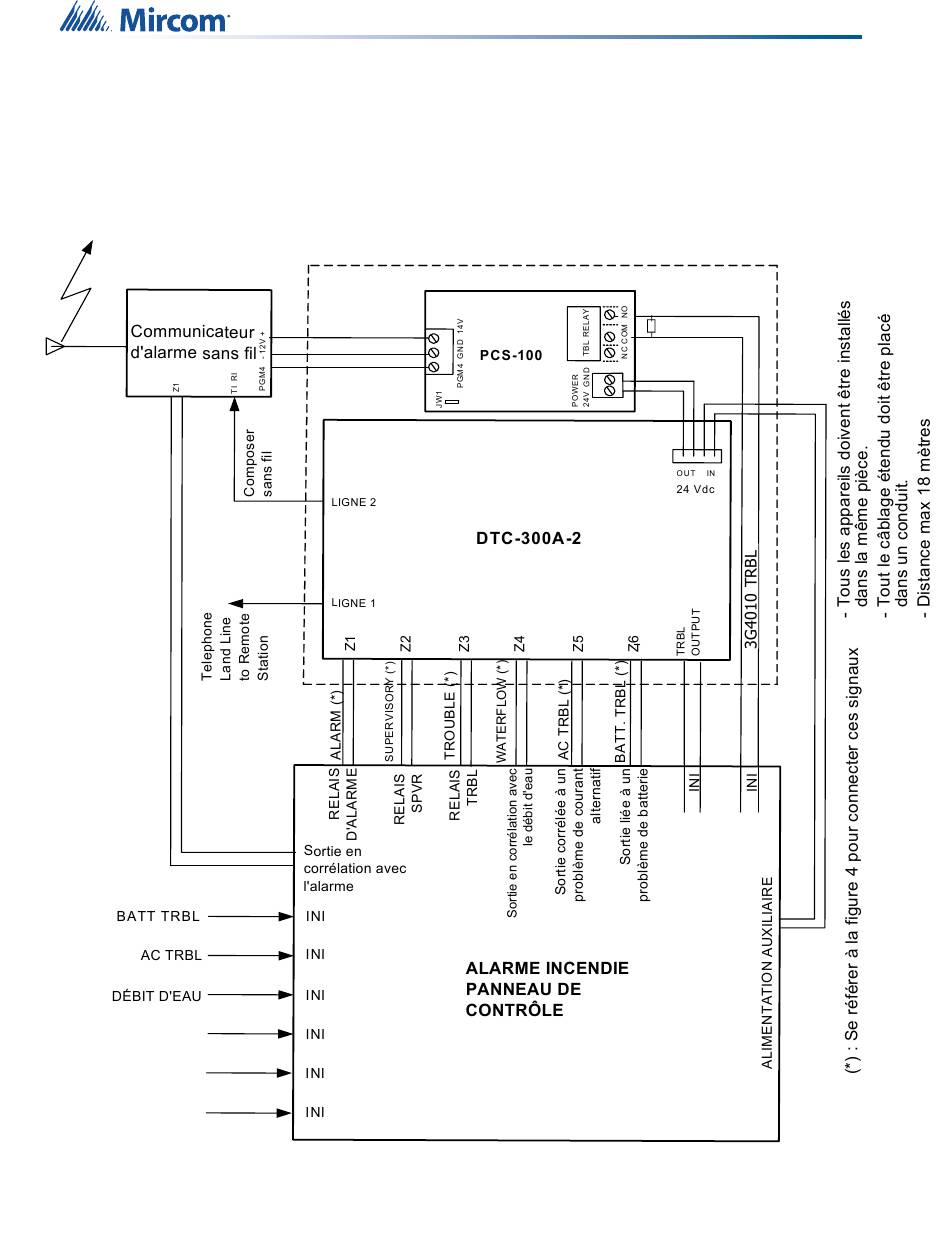

Figure 9 Câblage d'installation typique
18
