4.2
Module convertisseur de puissance et relais de dérangement
(modèle PCS-100)
Le PCS-100 et un communicateur d'alarme sans fil 3G4010 sont nécessaires lors de
l'utilisation d'une ligne téléphonique sans fil comme deuxième ligne (ligne 2). Conformément
à la norme CAN/ULC S559 Equipment for Fire Signal Receiving Centres and Systems
Standard for "non-interdependent passive communication systems", vous devez câbler la
ligne 1 comme une ligne terrestre et la ligne 2 comme une ligne sans fil en utilisant le
PCS-100 et le 3G4010.

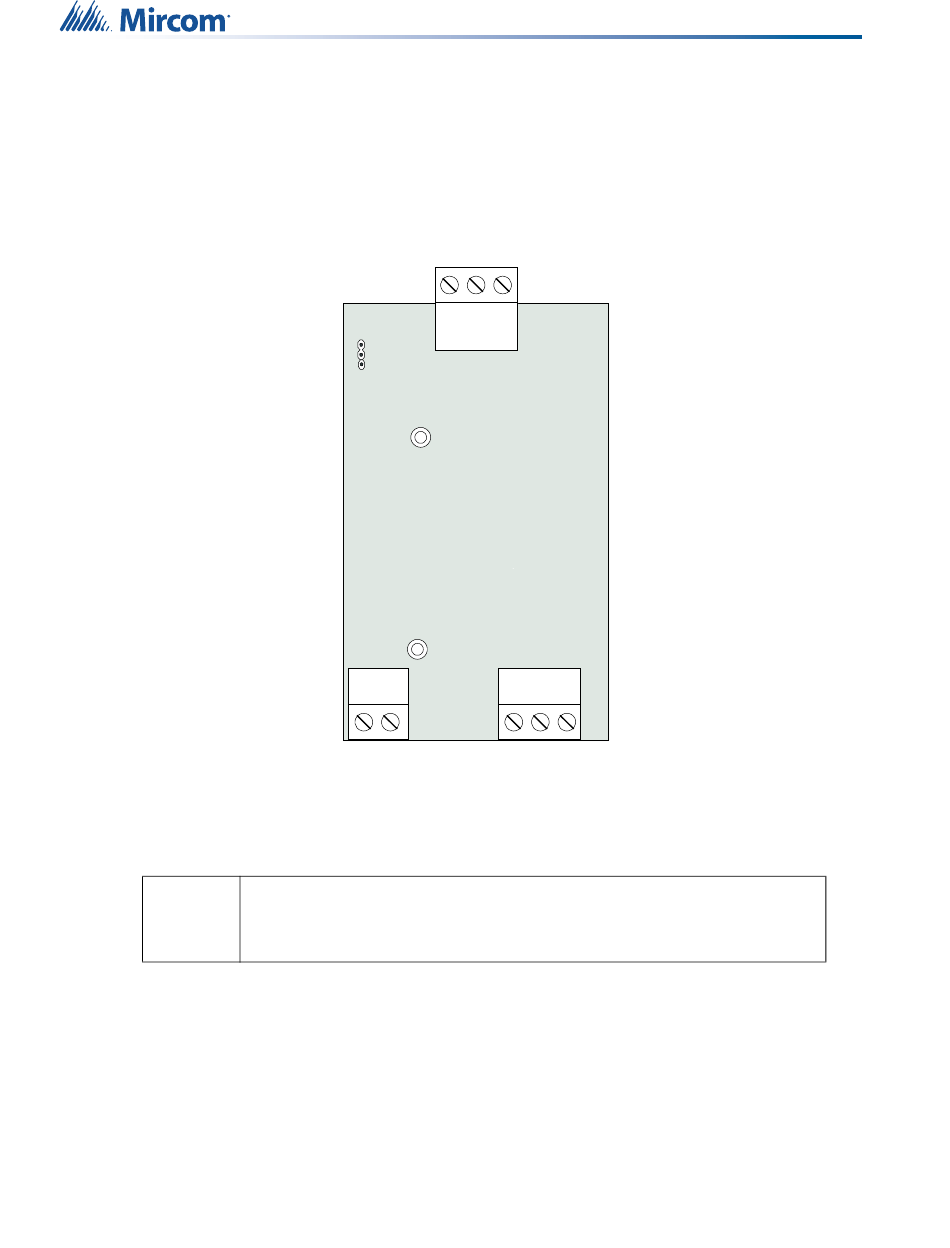

Figure 3
La configuration matérielle suivante doit être effectuée avant d'installer le PCS-100.
Tableau 5 Réglage des cavaliers du PCS-100
JW1
12
JW1
1
TRL-HIGH
2
PGM4
3
TBL-LOW
24V GND
Module convertisseur de puissance et relais de dérangement
Ce cavalier est réglé en usine pour relier les deux épingles supérieures, 1 et 2. Il
détecte une anomalie sur le signal haut et le relais d'anomalie est normalement
ouvert. Si le cavalier est déplacé vers les deux épingles inférieures, 2 et 3, une
anomalie est détectée sur le signal bas et le relais d'anomalie est normalement
fermé.
PGM4 GND 14V
NO
COM NC
Connexions et réglages
