Kaba c-lever compact Manuel D'installation page 2

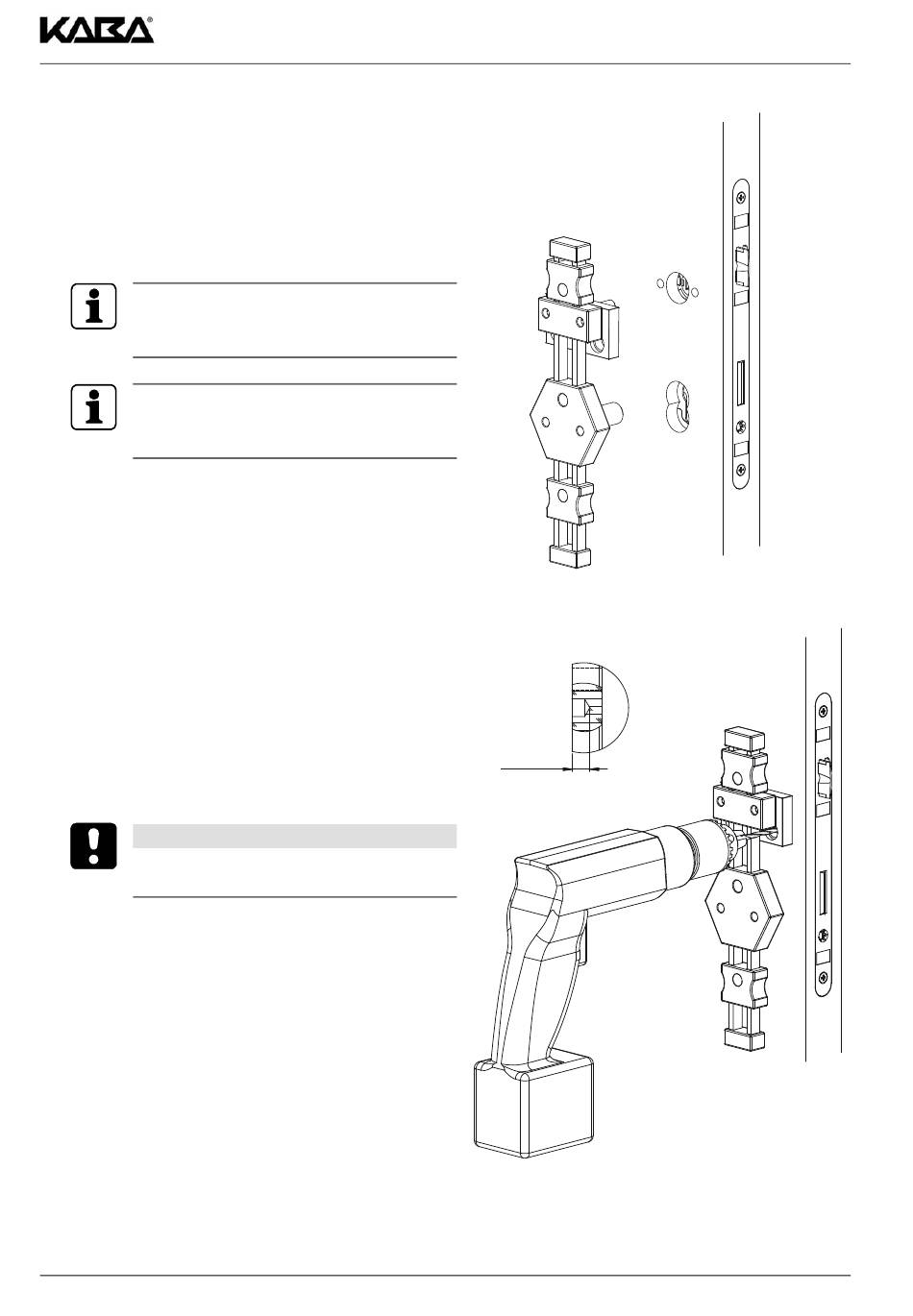

Mise en place du gabarit de perçage
sur la porte
1. Installer le gabarit de perçage sur la
porte de manière à ce que le gabarit
de perçage soit précisément centré
sur le fouillot et la découpe du
cylindre de la serrure.
Pour une mise en place et un centrage
parfaits du gabarit de perçage, une serr-
ure doit être installée dans la porte!
En cas de fixation du gabarit de perçage
sur la porte à l'aide d'un serre-joint, veil-
ler à ne pas endommager la porte!
Perçage pour la sécurité anti-torsion
1. Selon que la vis pour la sécurité
anti-torsion a été vissée à gauche
ou à droite dans la c-lever compact,
le perçage doit être réalisé avec une
mèche de Ø 7,2 mm et sur une pro-
fondeur de 7,5 mm dans la porte
(Fig. 5).
ATTENTION
Ne pas endommager la serrure lors du
perçage!
2. Lorsque le perçage est effectué,
retirer le gabarit de perçage de la
porte.
2/4
Bref descriptif
Fig. 4
max. 7,5 mm
Fig. 5
k2evo710fr-2012-11 Sécurité anti-torsion Kaba c-lever compact
