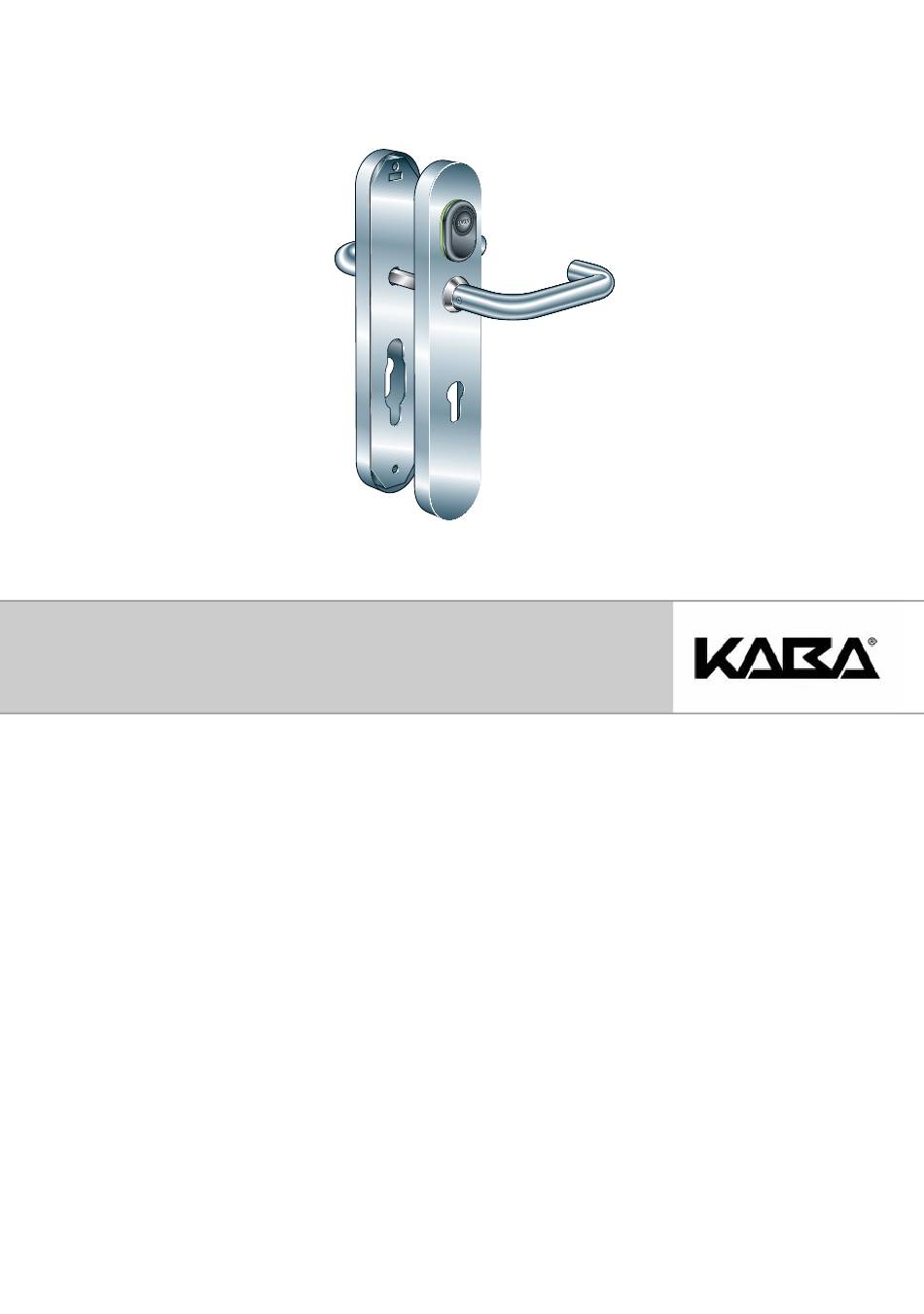

- Page 1 Kaba TouchGo c-lever avec protection anti-effraction selon DIN 18257 classe 1 Manuel d'installation N° du doc. K2tgo702-fr-2010-06...
- Page 2 Kaba® et TouchGo® sont des marques déposées de Kaba SA. Cette documentation ne peut être reproduite ou réutilisée sous quelque forme que ce soit, sauf autorisation écrite de Kaba SA. © Copyright by Kaba GmbH, A-3130 Herzogenburg...
- Page 3 Perçage des trous de fixation à l'aide du gabarit de perçage Montage du module d'accouplement Montage de la garniture Élimination des pannes Pannes possibles - Activation Pannes possibles - Programmation Réinitialiser le module électronique Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 3 -...
- Page 4 Manuel d'installation Généralités sur le présent manuel Validité Le présent manuel décrit l'installation du Kaba TouchGo c-lever avec protection anti-effraction élevée selon DIN 18257 classe 1 (ES1). Toutes les illustrations se rapportent au montage des cylindres profil euro de 17 mm..
- Page 5 à proximité. Autres indications Indication/Important: conseils d'utilisation contenant des informations utiles. Ils garantissent que le produit et sa fonctionnalité peuvent être utilisés de manière optimale. Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 5 -...
- Page 6 Manuel d'installation Sécurité et environnement Usage conforme à la destination Le Kaba TouchGo c-lever doit être utilisé uniquement pour un usage conforme à sa destination, à savoir l'ouverture et la fermeture de portes. Tout autre usage est interdit. Le Kaba TouchGo c-lever est conçu pour certains domaines d'utilisation (les conditions ambiantes autorisées vous sont indiquées au Chapitre 3.1.1 - Jeux...
- Page 7 Manuel d'installation Données techniques Données techniques Contenu de la livraison Le Kaba TouchGo c-lever ES1 est fourni avec le matériel de fixation correspondant, mais sans serrure, ni cylindre de fermeture. 3.1.1 Jeux de vis Vis de fixation supérieure / inférieure Vis de fixation médiane...
- Page 8 Vis de fixation pour plaque de compensation Douille d'écartement Ø 9 x 9,3 mm Douille d'écartement Ø 12 x 11,3 mm Plaquette de protection anti-arrachement supérieure Rondelle de protection anti-arrachement inférieure - 8 - K2tgo702-fr-2010.06 - Kaba TouchGo c-lever ES1...
- Page 9 Croquis coté version large Indication: Représentations avec anneau lumineux en option et alésage pour cylindre profil euro de 17 mm! Les mesures détaillées et les autres informations techniques figurent dans les fiches techniques correspondantes. Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 9 -...
- Page 10 Les portes coupe-feu doivent impérativement respecter les directives locales! 3.5.2 Caractéristiques de la serrure Le Kaba TouchGo c-lever ES1 est certifié avec quelques serrures du commerce selon la norme EN179 (portes d'issues de secours). La liste exacte de ces serrures est disponible auprès de votre partenaire distributeur.
- Page 11 18,5 mm et de 23,5 mm sur le côté L'épaisseur extérieur. de la porte Important: Sur Kaba TouchGo c-lever ES1, il est interdit d'utiliser une plaque extérieure non perforée! 3.5.4 Dépassements de broche Type de Dépassement «A» de la poignée...
- Page 12 Installation Manuel d'installation Installation Outillage nécessaire •Gabarit de perçage ou guide de perçage pour Kaba c-lever ES1 (ecl.Bohrschab.met) •Serre-joint - recommandé pour le travail avec guide de perçage! •Perceuse avec mèches de Ø 9 mm et Ø 13 mm •Tournevis pour vis cruciformes Perçage des trous de fixation à...
- Page 13 Indication: pour éviter de faire éclater les trous de perçage, il est recommandé de marquer les trous et de percer de chaque côté de la porte! Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 13 -...
- Page 14 (11) (voir illustration). 2. Fixer la broche de poignée (5) par le haut avec la tige filetée (4). Important: la tige filetée (4) doit toujours être dirigée vers le haut! - 14 - K2tgo702-fr-2010.06 - Kaba TouchGo c-lever ES1...
- Page 15 (24) par dessus la douille taraudée supérieure. 8. Placer la plaque de compensation (22) dans la plaque extérieure (1) et fixer avec les vis de fixation (23). Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 15 -...
- Page 16 En raison de la résistance élevée à l'arrachement, la plaquette de protection anti- arrachement (26) est ajoutée à la vis supérieure et la rondelle de protection anti- arrachement (27) est ajoutée à la vis inférieure. - 16 - K2tgo702-fr-2010.06 - Kaba TouchGo c-lever ES1...
- Page 17 électronique aux conditions ambiantes lors de la mise en service! Indication: en cas d'interruption de l'alimentation électrique (remplacement des piles), le Kaba TouchGo c-lever garde néanmoins en mémoire les droits d'accès enregistrés ! Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06 - 17 -...
- Page 18 TouchGo c-lever avec garniture large (55 mm), une rondelle de distance est mise en place entre la garniture intérieure et la plaque intérieure et afin de mieux soutenir la plaque intérieure. - 18 - K2tgo702-fr-2010.06 - Kaba TouchGo c-lever ES1...
- Page 19 Important: les réparations sur les composants Kaba TouchGo ne peuvent être exécutées que par du personnel spécialisé formé par Kaba! Les infractions à cette règle dégagent la société Kaba de toute obligation de garantie! Kaba TouchGo c-lever ES1 - K2tgo702-fr-2010.06...
- Page 20 (2). 2. Shunter (relier) les deux contacts INI à l'aide d'une pincette. Indication: une réinitialisation réussie est signalée par un double signal acoustique ( Biip - Biip)! - 20 - K2tgo702-fr-2010.06 - Kaba TouchGo c-lever ES1...
