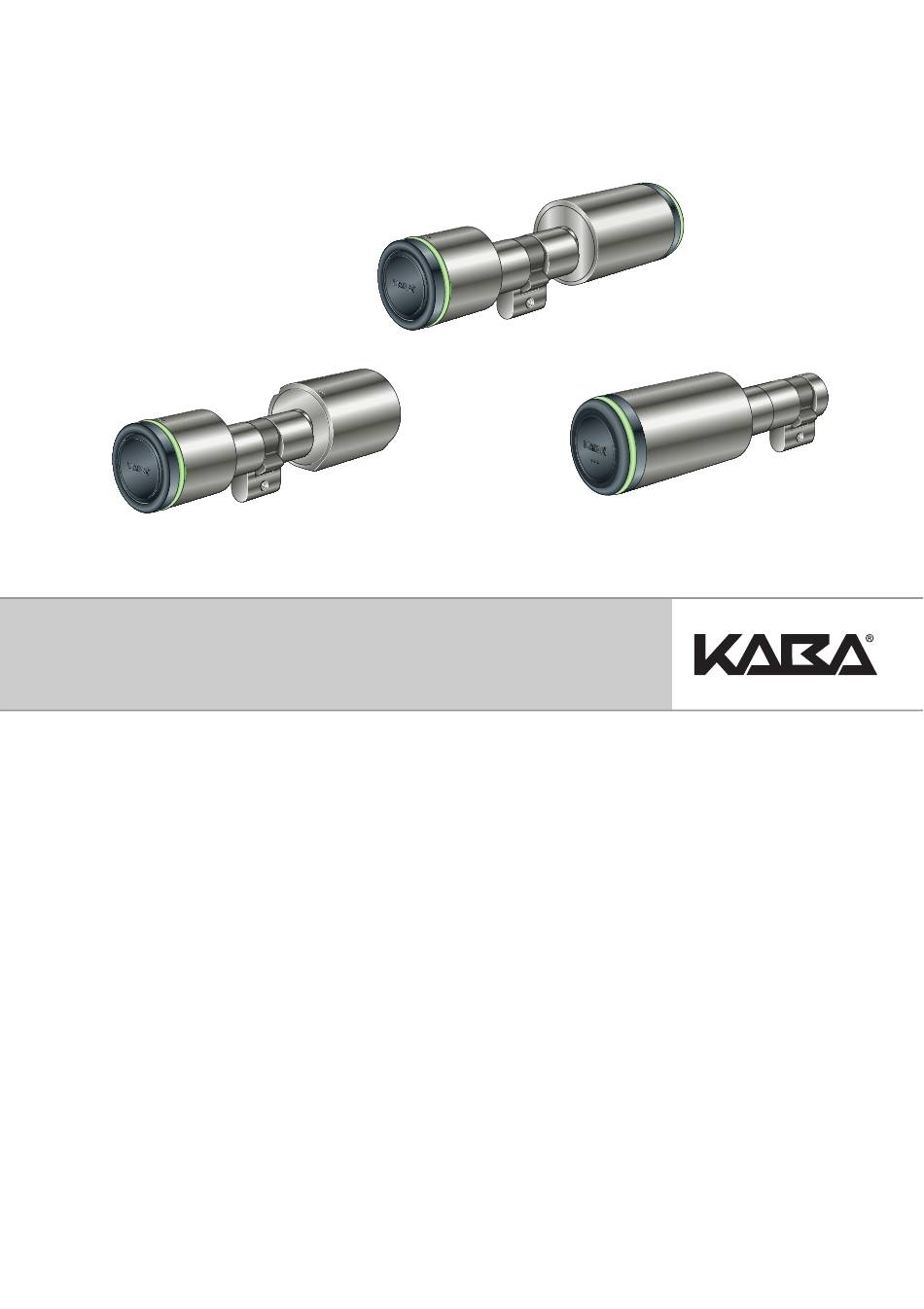

- Page 1 Cylindre numérique Kaba elolegic Manuel d'installation N° du doc.: k3elc708fr-2010-05...
- Page 2 044 / 818 91 91 Internet: www.kaba.ch Kaba® et Kaba elolegic® sont des marques déposées de Kaba SA. LEGIC® est une marque déposée de Legic Identsystems, Division de Kaba SA. Cette documentation ne peut être reproduite ou réutilisée sous quelque forme que ce soit, sauf autorisation écrite de Kaba SA.
- Page 3 Installation de type N2 (avec rectification sur la plaque intérieure) Installation de type N3 (avec démontage de la plaque intérieure) Programmation 5 Fonctionnement Signalisation Fonctionnement Programmation État de la pile Surveillance du système 6 Maintenance et entretien Maintenance Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 4 Manuel d'installation Remplacement de la pile Ouverture de secours Réinitialisation 7 Démontage/Élimination Élimination Renvoi de marchandises k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 5 Vous trouverez des informations détaillées sur la programmation de cet appareil dans le manuel d'utilisation du Kaba elo Programmer k3elc803 et du Kaba elo Manager k3elc806. Les informations destinées à l'utilisateur final figurent dans le manuel d'utilisation Kaba elolegic k3elc801.
- Page 6 Désigne une situation potentiellement néfaste pouvant entraîner une détérioration du produit ou d'objets situés à proximité. Autres indications Indication/Important: conseils d'utilisation contenant des informations utiles. Ils garantissent que le produit et sa fonctionnalité peuvent être utilisés de manière optimale. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 7 Les cylindres doivent être uniquement utilisés pour un usage conforme à leur destination, à savoir le verrouillage et le déverrouillage de portes. Tout autre usage est interdit. Le cylindre numérique Kaba elolegic est conçu pour certains domaines d'application (les conditions ambiantes autorisées vous sont indiquées au Chapitre 3.4 - Caractéristiques techniques).
- Page 8 Données techniques Manuel d'installation Données techniques Contenu de la livraison Le cylindre numérique Kaba elolegic est livré avec le matériel de fixation adapté et les piles nécessaires au fonctionnement. Informations d'utilisation ATTENTION Certification VdS classe BZ (protection anti-perçage et anti-...
- Page 9 Manuel d'installation Données techniques avec découpe pour cylindre rond, évidement pour méplat pratiqué ultérieurement découpe pour cylindre rond Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 10 • Appareil d'ouverture de secours (N° d'art. 1502EL-2A) • Câble de connexion avec pins de programmation (N° d'art. 1355-42, 1355- 42A) • Kaba elo Programmer 1364 • selon les fonctions de programmation Kaba elo Manager 1370 k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 11 Manuel d'installation Données techniques Croquis cotés Cylindre numérique Kaba elolegic 1520ELC Cylindre numérique Kaba elolegic 1520ELCD Cylindre numérique Kaba elolegic 1520ELCD Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 12 3. Tenir d'une main le bouton extérieur et tirer horizontalement l'anneau de signalisation (pos. 1b). 4. Retirer l'anneau transparent (Illustration B, pos. 2a) de l'anneau de signalisation (pos. 2c). 5. Sortir la plaquette flexible (pos. 2b) de l'anneau de signalisation. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 13 Attention: Ne pas détériorer la plaquette flexible pendant le montage. Pour le montage de la plaquette flexible, utiliser le tube de protection et d'emballage du tournevis pour vis 3 pans. Cet accessoire permet d'éviter d'endommager la plaquette flexible. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 14 7. Retirer le bouton intérieur avec précaution. 8. Prudence: respecter la polarité de la pile! Mettre en place une pile neuve (Illustration H). 9. Remettre en place le bouton intérieur et le fixer avec les 3 vis de sécurité. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 15 Important: les dimensions de l'évidement doivent être environ 0,5 mm plus grandes que le méplat. 3. Ébavurer l'évidement de la plaque intérieure. 4. Remonter la plaque intérieure. 5. Procéder à l'installation comme indiqué au paragraphe 4.1. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 16 (Illustration G, pos. 6a) du bouton intérieur à l'aide du tournevis. 2. Tourner le bouton intérieur dans le sens anti-horaire et le retirer (Illustration G, pos. 6b). 3. Le cas échéant, retirer la pile. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 17 Montage du boîtier du cylindre 1. Retirer la plaque intérieure. 2. Ajuster l'entraîneur du cylindre. 3. Pousser le boîtier du cylindre à travers la serrure et monter la vis de têtière. 4. Remonter la plaque intérieure. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 18 • Enfoncez lentement et sans forcer la plaquette flexible dans le trou du moyeu. • Parcourez la moitié inférieure du trou du moyeu avec la plaquette flexible en tournant celle-ci légèrement dans les deux sens. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 19 (Illustration N9, pos.15). 11. Passer la carte avec précaution au- dessus du moteur et de la tige d'écartement hexagonale (Illustration N9). 12. Enclencher le dispositif de positionnement de la carte dans les encoches du moyeu. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 20 (Illustration N12). 17. Contrôler le cheminement de la plaquette flexible (Illustration N13). Corriger le cas échéant. 18. Visser la vis du boîtier de protection (Illustration 14, pos. 8). k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 21 8. Prudence: veiller à une bonne mise à niveau des éléments! Presser l'anneau de signalisation contre le bouton extérieur et fixer avec les 2 vis de sécurité. Mise en place de la pile Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 22 2. Retirer le bouton intérieur avec précaution. 3. Prudence: respecter la polarité de la pile! Mettre la pile en place (Illustration 4. Remettre le bouton intérieur en place et le fixer avec les 3 vis de sécurité. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 23 Kaba elo Programmer et Kaba elo Manager. Pour la programmation par appareil de programmation, reliez le Kaba elo Programmer avec le cylindre numérique en branchant le câble de programmation avec la broche de programmation dans le bouton extérieur.
- Page 24 Contrôle de fonctionnement avec les paramètres par défaut (voir chapitre 3.2) 1. Utilisateur autorisé Les DEL vertes s'allument 1 fois 2. Utilisateur non autorisé 4 courts bips sonores et les DEL rouges s'allument 4 fois k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 25 DEL verte* tant que vous restez dans le champ de l'antenne Suppression après 2 secondes pendant 2 secondes " (suppression) DEL verte* Fin (Master) lorsque vous quittez le champ de l'antenne / " DEL verte* tant que vous restez dans le champ de l'antenne Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 26 " 0,1" Indication: autotest automatique. Les cylindres numériques Kaba elolegic sont équipés d'un autodiagnostic automatique. Lorsque le signal retentit, procédez comme suit: • Contrôler le bon fonctionnement de la serrure. • Actionner le bouton extérieur, représenter ensuite le média autorisé.
- Page 27 2. Présenter un média autorisé à l'antenne du bouton extérieur. 3. Appuyer sur le bouton de l'appareil d'ouverture de secours sur pile. L'anneau lumineux s'allume, le module de verrouillage s'ouvre. 4. Ouvrir la porte. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
- Page 28 (Illustration I, pos. 7). 3. Le remontage s'effectue en sens inverse. 4. Reprogrammer toutes les autorisations (voir paragraphe 4.4, page 23) ou consulter les manuels d'utilisation du Kaba elo programmer et du Kaba elo manager. k3elc708fr-2010-05 Cylindre numérique Kaba elolegic...
- Page 29 Éliminer les appareils électroniques et les batteries usagées dans les centres de collecte locaux, conformément à la Directive sur l'équipement des appareils électroniques et électroniques usagés (EEAV)! Renvoi de marchandises Pour la réparation ou l'élimination, veuillez renvoyer les composants Kaba elolegic dans leur emballage d'origine. Cylindre numérique Kaba elolegic k3elc708fr-2010-05...
