Sommaire des Matières pour Kaba Module S c-lever

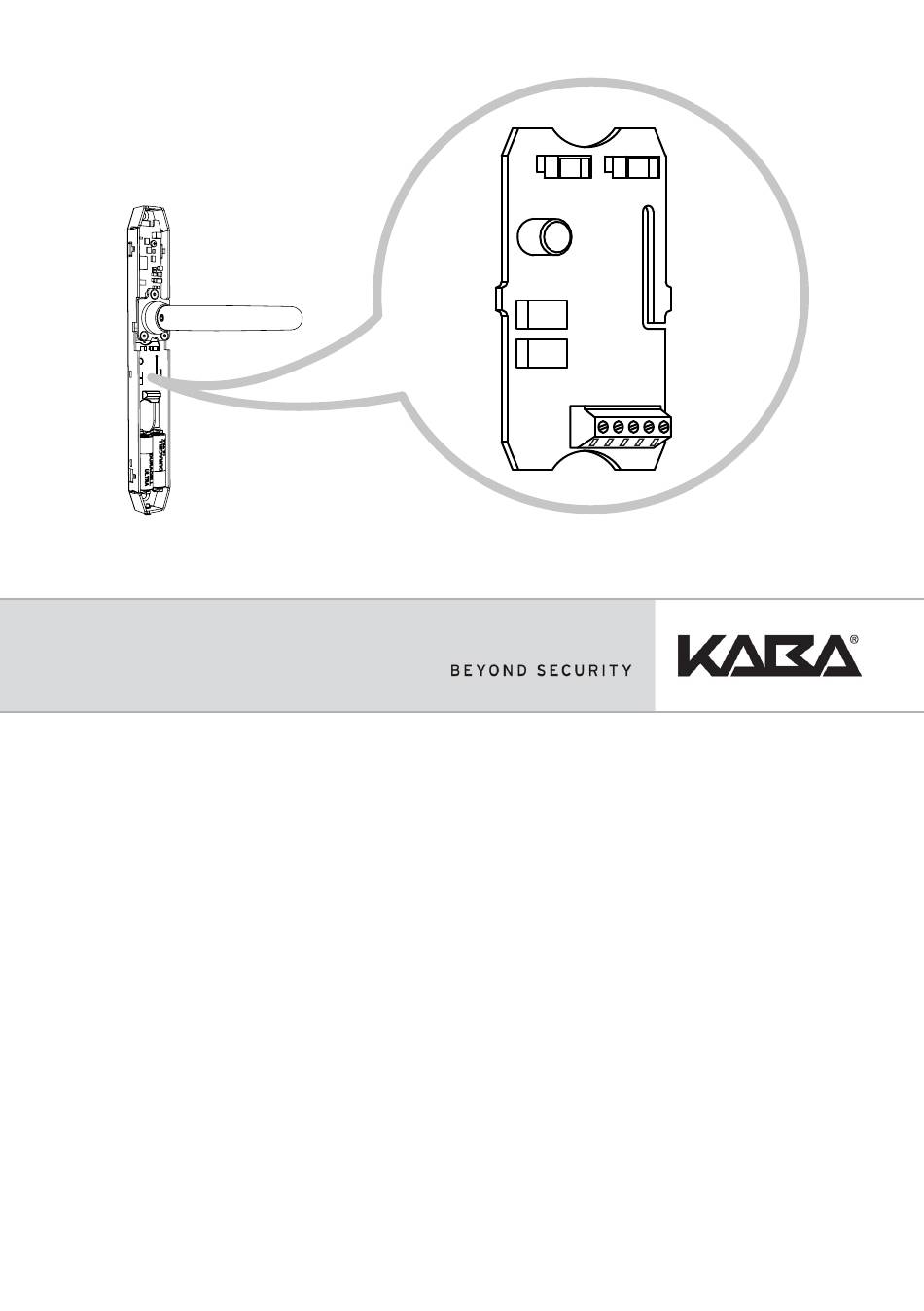

- Page 1 Kaba Module S c-lever Guide rapide QG_Module-S_c-lever - 201503...
- Page 2 Access & Workforce Management Access & Workforce Management Hofwisenstraße 24 Mühlebühlstraße 23 Albertistraße 3 8153 Rümlang 8620 Wetzikon 78056 Villingen-Schwenningen +41 44 818 93 11 +41 44 931 61 11 +49 7720 603 0 www.kaba.com www.kaba.com www.kaba.com Copyright 2015 Kaba AG.
- Page 3 Activer le contact d'entrée................. 13 Monter le support de poignée, la poignée intérieure, la plaque in- térieure...................... 13 Installation pour c-lever sans option TouchGo ........ 14 4.10 Installation pour option TouchGo E310 avec filtre FN2060-1 .. 15 Kaba Module S c-lever QG_Module-S_c-lever - 201503...
- Page 4 Table des matières Guide rapide QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 5 à l'attention d'un personnel formé par le fabricant. Documents complémentaires Les documents suivants sont disponibles via le partenaire commercial: Manuel d'utilisation Manuel d'utilisation du logiciel Kaba evolo Manager: UM_Kaba_evolo_Mana- ger_k1evo806 Manuel d'installation Manuel d'installation Kaba c-lever INI_Kaba_c-lever_k2evo702...
- Page 6 Ne pas mettre les piles en court-circuit, ne pas les ouvrir, les percer, les écra- ser, les brûler ou les exposer à de fortes températures. • Ne pas recharger les piles au lithium. QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 7 Chaque média ouvre Seuls les médias autorisés ouvrent Désactiver TimePro Les propriétés du module S peuvent être paramétrées à l'aide du logiciel Kaba evolo Manager ou de Kaba exos. • Tant que l'entrée est active: tant que l'entrée est reconnue comme active, le comportement programmé...
- Page 8 0 % – 95 % rH, sans condensation l'air Milieu ambiant Ne convient pas à une utilisation dans un environnement très corrosif (p. ex. chlore, ammoniaque). Locaux Ne pas utiliser dans un environnement éventuellement ex- plosif. QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 9 EN 300 330-1 V1.7.1 EN 300 330-2 V1.5.1 EN 301 489-1 V1.9.2 EN 60950-1 conformément aux prescriptions de la directive CE 1999/5/CE Directive R&TTE Ce produit répond aux exigences de la directive 2011/65/CE. RoHS Kaba Module S c-lever QG_Module-S_c-lever - 201503...
- Page 10 Retirer la poignée intérieure (5) et le support de poignée de la broche de poignée. INDICATION: En cas de plaque intérieure avec alésage pour cylindre, la plaquette de piles doit être retirée. Retirer la plaquette de piles. QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 11 Passer le câble de connexion (10) à gauche de la broche de poignée (tel que représenté sur l'illus- tration). ð Le câble de connexion relie le module électro- nique et le module S. Kaba Module S c-lever QG_Module-S_c-lever - 201503...
- Page 12 Indication : Pour une meilleure transmission du signal, la mise à la terre peut, en option, être raccordée directement avec le cadre métallique de l'huisserie de porte – si un cadre métallique est présent. QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 13 (2 x bref). Mettre la plaque intérieure en place. Visser et serrer la vis de fixation pour la plaque in- térieure (en bas). ð La poignée intérieure et la plaque intérieure sont montées. Kaba Module S c-lever QG_Module-S_c-lever - 201503...
- Page 14 Tension de sortie: adaptateur secteur 12–24 V DC, ≥ 0,4 A • Tension de sortie: transformateur de sécurité 12–24 V AC, ≥ 0,4 A Effectuer l'installation pour c-lever conformément aux croquis. 230 V 230 V 12-24 VAC 12-24 VDC QG_Module-S_c-lever - 201503 Kaba Module S c-lever...
- Page 15 Guide rapide Installation 4.10 Installation pour option TouchGo E310 avec filtre FN2060-1 Indication: pour l'installation du module S dans TouchGo c-lever, Kaba re- commande l'utilisation du filtre FN2060-1. Le filtre FN2060-1 est disponible. Un transformateur de sécurité adapté est disponible.
