PROCÉDURES
D'ENTRETIEN

Nettoyage du ventilateur

Nettoyer le ventilateur toutes les
500 heures de fonctionne-ment
ou selon le besoin.
1. Retirer les vis du panneau
latéral à l'aide d'une clé
àdouille de 7,8 mm (5/16 in).
2. Déposer le panneau latéral.
3. Détacher les cinq fils de
moteur des pièces situées
sous le boîtier de l'appareil
de chauffage. Veiller à ne
détacher que les fils
provenant du moteur.
Les cinq fils du moteur sont :
• fil blanc - vers la planche
à bornes
• fil rouge - vers la planche
à bornes
• fil bleu - vers le fil du
thermorupteur
• fil bleu - vers
l'électrovanne
• fil vert - vers la vis de
mise à la masse du boîtier
4. Retirer la grille de protection
du ventilateur de l'arrière de
l'appareil.
5. Passer la main dans l'arrière
du boîtier de l'appareil de
chauffage. Tirer avec
précaution les fils du moteur
à travers le trou au bas du
boîtier. Remarque : Tirer
les fils àtravers le trou un à la
fois.
6. Retirer les écrous et les
boulons de montage retenant
le socle du moteur au boîtier.
Utiliser une clé à douille de
9,5 mm (3/8 in) et une clé de
11,1 mm (7/16 in).
7. Tirer avec précaution le
moteur et le ventilateur hors
du boîtier. IMPORTANT :
Veiller à ne pas abîmer le
ventilateur. Ne pas placer le
moteur et le ventilateur avec
le poids reposant sur le
ventilateur, ce qui pourrait
abîmer le pas du ventilateur.
12
All manuals and user guides at all-guides.com
WARNING ICON G 001
Ne jamais effectuer l'entretien de l'appareil de chauffage
s'il est branché, raccordé à une source de propane, en
marche ou chaud. Cela peut entraîner des brûlures
graves et l'électrocution.
Fil de
thermorupteur

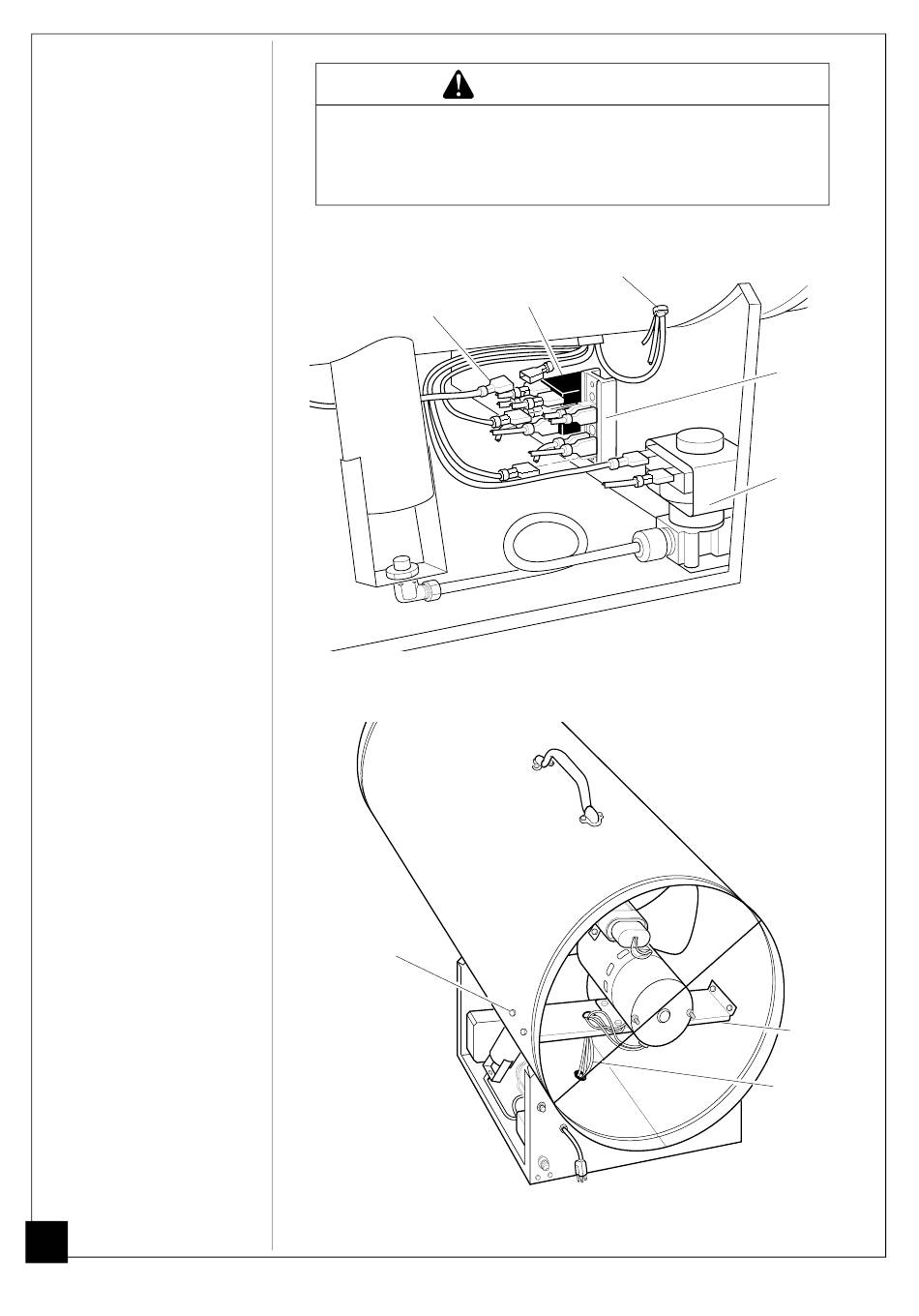

Figure 6 - Emplacement des fils du moteur
Boulons de
montage
Figure 7 - Emplacement du ventilateur et du moteur
AVERTISSEMENT
Vis de mise à la masse
Relais
Planche à
bornes
Électrovanne
Socle du
moteur
Fils du
moteur
100165
