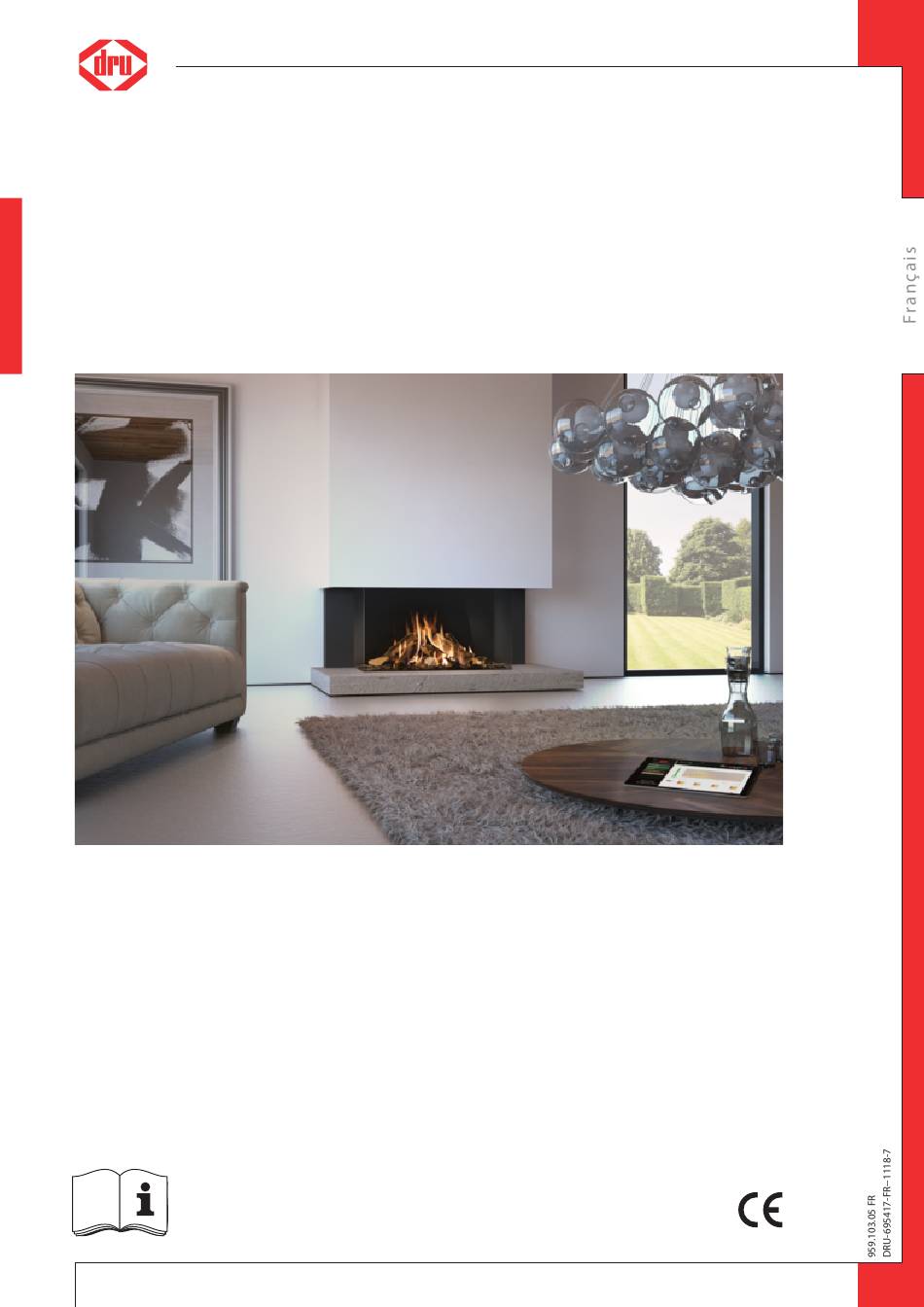

- Page 1 Maestro 105/2 RCH Maestro 105/3 RCH G20/G25/G25.3 (Gaz naturel), G30 (Butane) et G31 (Propane) Manuel d'installation Conservez soigneusement ce document...
-
Page 2: Table Des Matières
MA N U E L D ' I N S T A L LA T I O N Table des matières 1. Introduction 2. Déclaration CE 3. SÉCURITÉ 3.1 Généralités 3.2 Prescriptions 3.3 Mesures de précaution / consignes de sécurité lors de l'installation 3.4 Principe du cycle d’allumage 4. -
Page 3: Introduction
M A N U E L D'INS TA LLA TION Introduction En tant que fabricant d'appareils de chauffage au gaz, DRU développe et fabrique des produits suivant les plus hautes exigences possibles en matière de sécurité, de qualité et de performances. Cet appareil dispose d'un label CE ;... -
Page 4: Sécurité
Cette mesure est en rapport avec l'évolution de la température dans le manteau de cheminée. Ø Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU. Ø En cas d'installation d'un appareil autonome : placez l’appareil à la distance minimale indiquée à partir de la paroi arrière tel qu’indiqué... -
Page 5: Principe Du Cycle D'allumage
Si vous souhaitez transformer cet appareil au profit d'un autre type de gaz, veuillez prendre contact avec le service après-vente de DRU et vous informer quant aux différentes possibilités. La modification doit être effectuée par un installateur de gaz agréé. -
Page 6: Raccordement Au Gaz
5.2 Raccordement au gaz Pour la conversion de cet appareil vers un autre type de gaz, contacter le service après-vente de DRU et se renseigner sur les possibilités. Le raccordement au gaz sur le bloc de réglage du gaz se trouve à côté du récepteur (voir l'Annexe 3, fig. -
Page 7: Mise En Place De L'appareil À Encastrer
(le cas échéant) Tous les appareils à encastrer DRU ne sont pas fournis avec un volet de commande. Les appareils à encastrer doivent être mis en place avec le volet de commande DRU. Cette installation est !Attention nécessaire pour assurer un fonctionnement correct, sûr et durable. Le volet de commande DRU est disponible séparément. -
Page 8: Mise En Place Du Volet De Commande
Dans le volet de commande se trouve un certain nombre de composantes comme la plaque signalétique, le bloc ® de réglage du gaz et le cas échéant, les composantes appartenant au système DRU Powervent Procédez comme suit pour mettre en place le volet de commande; voir l'Annexe 3 fig. 3 pour plus de détails: Ø... -
Page 9: Système Concentrique
DRU. • Le système concentrique de DRU est conçu pour une utilisation à l'intérieur et ne peut donc pas être utilisé à l'extérieur, à l'exception des éléments qui sont prévus pour cela, comme le terminal mural et le terminal toiture. -
Page 10: Montage Du Système Concentrique
MA N U E L D ' I N S T A L LA T I O N 5.8.2 Montage du système concentrique Suivant la configuration du système concentrique, l'appareil doit être davantage ajusté avec éventuellement une plaque de restriction et/ou un conduit d'amenée d'air. Voir les Tableaux 4 et 6 pour déterminer le bon réglage et le paragraphe 'Réglage de l’appareil', pour la façon de procéder. -
Page 11: Raccordement Sur Un Conduit De Cheminée Existant
Le système concentrique de 150/100 peut être raccordé verticalement à un conduit de cheminée existant. En cas de connexion sur un conduit de cheminée existant, les règles suivantes doivent être respectées: • Uniquement autorisé en utilisant le set de raccordement pour cheminée spécialement conçu par DRU. Les prescriptions d’installation sont également fournies. •... -
Page 12: Instructions Complémentaires
MA N U E L D ' I N S T A L LA T I O N 5.10 Instructions complémentaires Ø Fixez l'appareil au mur à l'aide des pattes de fixation murales (A) (voir l'annexe 3, fig. 1). !Attention Veillez à... -
Page 13: Paroi Arrière Sur Le Verre De La Vitre Latérale
M A N U E L D'INS TA LLA TION 5.12.3 Paroi arrière sur le verre de la vitre latérale (voir l'Annexe 3, fig. 2d en 2e) : Lors de l'encastrement du mur jusqu'à la vitre latérale, comme dans la situation E, procédez comme suit : Ø... -
Page 14: Réglage De L'appareil
MA N U E L D ' I N S T A L LA T I O N 5.14 Réglage de l’appareil L'appareil doit être réglé de manière à ce qu'il fonctionne bien en combinaison avec le système d’évacuation. Pour ce faire, une plaque de restriction est éventuellement installée, la plaque du milieu au dessus à... -
Page 15: Jeu De Bûches
M A N U E L D'INS TA LLA TION 5.15.1 Jeu de bûches Le jeu de bûches se compose d'un certain nombre de bûches (voir l'Annexe 3, fig. 11), de vermiculite (voir l’Annexe 3 fig. 12), de copeaux (voir l’Annexe 3, fig. 13), de matériau de rougeoiement décoratif (voir l’Annexe 3 fig. 14) et de cendres (voir l'Annexe 3, fig. -
Page 16: Commande/Utilisation
M A NU E L D'INS TA LL AT IO N 6. Commande/utilisation L'appareil est fourni avec une commande à distance noire sans fil pour l'utilisateur (voir l'Annexe 3, fig. 35 (B)). En option, une commande à distance orange est disponible pour l'installateur (voir l'Annexe 3, fig. 35 (O). Le réglage de la hauteur des flammes, l’allumage ainsi que l’arrêt de l’appareil sont effectués à... -
Page 17: Raccordement Via Un Protocole 'Modbus'
‘modbus’. Une connexion de ce type peut uniquement être établie à l'aide d'un module de communication (voir Annexe 3, fig. 35 (W)). Celui-ci peut être commandé chez DRU. Ce module de communication traduit le protocole ‘modbus’ du système domotique en un signal sans fil envoyé au récepteur. -
Page 18: Contrôle Final
MA N U E L D ' I N S T A L LA T I O N 7. Contrôle final Pour vous assurer que l'appareil fonctionne bien et en toute sécurité, les contrôles suivants doivent être exécutés avant la mise en service. 7.1 Étanchéité... -
Page 19: Brûleur Principal
M A N U E L D'INS TA LLA TION Ø Nettoyez la vitre avant la première mise en service, comme décrit dans le manuel d’utilisation. Ø Montez ensuite la vitre comme décrit au paragraphe 5.10. Ø Répétez la procédure d’allumage à plusieurs reprises et exécutez les contrôles tels que décrits dans le chapitre 7.3.2. -
Page 20: Pièces Détachées
MA N U E L D ' I N S T A L LA T I O N !Attention • Évitez d'endommager la (les) vitre(s). • Évitez/enlevez les empreintes digitales sur la (les) vitre(s) parce qu'elles brûlent. • Nettoyez la ou les vitres comme décrit dans le manuel d'utilisation. •... -
Page 21: Annexe 1 Pannes
M A N U E L D'INS TA LLA TION Annexe 1 Pannes Messages d'erreur Code d'erreur Problème Cause éventuelle Solution Perte de communication Pas de contact au niveau du Veillez à ce que les entre le récepteur et le câble de communication connecteurs du câble de coffret de sécurité... - Page 22 M A N U E L D ' I N S T A LLA T I ON Messages d'erreur Code d'erreur Problème Cause éventuelle Solution PowerVent? Contrôlez le (Continuation) réglage de la pression Broche d'ionisation est mal Placez-la correctement placée Broche d'ionisation bloquée Retirez éventuellement de la (mesurez courant d'ioni-...
-
Page 23: Annexe 2 Tableaux
M A N U E L D'INS TA LLA TION Annexe 2: tableaux Tableau 1: Pièces détachées également fournies Pièce détachée Nombre Manuel d'installatio Manuel de l'utilisateur Jeu de bûches Filament de rougeoiement décoratif Cendres Plaque de restriction Conduit d’amenée d’air Commande à... - Page 24 2E3B/P 2EK3B/P Raccordement d’appareil concentrique 200/130 Systèmes concentriques applicables DRU LAS ES-I 200/130, DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU PV-I 100/60 Modèle de protection des flammes Ergot d'allumage/Électrode d'ionisation séparés Protection atmosphère Volet d'équilibrage de la pression Ouverture de ventilation du manteau de cheminée...
- Page 25 M A N U E L D'INS TA LLA TION Tableau 3: Prépression en cas d'utilisation du G31 Pays mbars NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Admissibilité...
- Page 26 M A N U E L D ' I N S T A LLA T I ON Tableau 5: Déterminer l'admissibilité du système concentrique avec terminal toiture G20/G25/G25.3/ Nombre total de mètres Nombre total de mètres de longueur de tuyau vertical et/ou incliné G30/G31 de longueur de tuyau horizontal...
- Page 27 M A N U E L D'INS TA LLA TION Annexe 3 Figures 1135 1171 1050 38c-2326 /1 Maestro 105-3 RCH 1085 1149 1039 38c-2327 /1 Maestro 105-2 R RCH...
- Page 28 MA N U E L D ' I N S T A L LA T I O N Tot. min. Tot. min. 200 cm 200 cm min. min. Maestro 105-2 RCH Maestro 105-3 RCH min. 230 max. max. PowerVent min. 280 38C-2329/0...
- Page 29 M A N U E L D'INS TA LLA TION 1139 1063 1151 38c-2330 /0 1087 1049 1095 38c-2331 /0 0-30mm 38c-2332 /1...
- Page 30 M A N U E L D ' I N S T A LLA T I ON 38C-2333/0 min. 800...
- Page 31 M A N U E L D'INS TA LLA TION 38C-1868 d /0...
- Page 32 M A N U E L D ' I N S T A LLA T I ON 0 - 6m 0 - 1m 1x90° 1x90° 38C-744ZP 38C-744ZR 1x90° 0 - 3m 1x90° 38C-744ZT 38C-744W 38C-2334/0...
- Page 33 M A N U E L D'INS TA LLA TION 38C-2335/0 38C-2337 /0...
- Page 34 M A N U E L D ' I N S T A LLA T I ON...
- Page 35 M A N U E L D'INS TA LLA TION 38P-0645 38p-0022 38P-0608 38P-0609 38P-0028 /1...
- Page 36 M A N U E L D ' I N S T A LLA T I ON 38P-0646/0...
- Page 37 M A N U E L D'INS TA LLA TIO N 38P-0647/0...
- Page 38 M A N U E L D ' I N S T A LLA T I ON 38P-0648/0...
- Page 39 M A N U E L D'INS TA LLA TIO N 38P-0649/0...
- Page 40 M A N U E L D ' I N S T A LLA T I ON 38P-0652 38P-0651 38P-0650...
- Page 41 M A N U E L D'INS TA LLA TIO N 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
- Page 42 M A N U E L D ' I N S T A LLA T I ON І І І І ...
- Page 43 M A N U E L D'INS TA LLA TIO N Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
