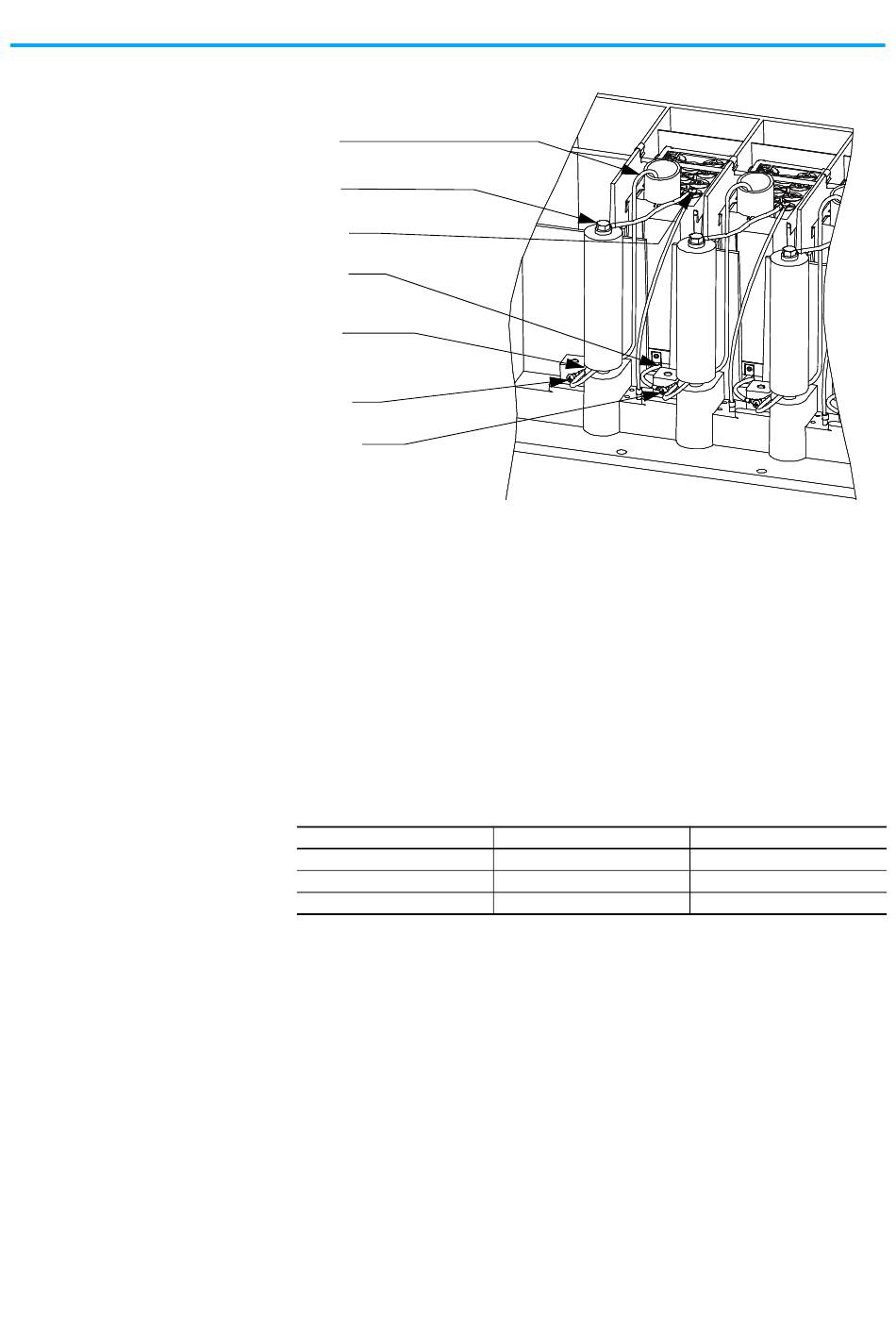

Figure 57 - Ensemble de circuit d'amortissement pour module SGCT
Rsh
Cs-1
Rsn-2
Rsn-1
Cs-2
Anode
Cathode
Une résistance d'équilibrage est connectée en parallèle avec le SGCT. Cette
résistance d'équilibrage s'assurer que la tension est répartie également entre les
modules SGCT lorsqu'ils sont raccordés en série. Les SGCT sont connectés en
série de façon à augmenter la capacité totale de blocage de la tension inverse PIV
(reverse voltage blocking) au niveau du circuit électrique. Un SGCT unique a un
PIV nominal de 6 500 V. Ce dispositif simple laisse suffisamment de marge de
conception pour les systèmes électriques avec une alimentation de moyenne
tension de 2 400 V. À 4 160 V, 2 SGCT devront être connectés en série pour
garantir un PIV de 13 000 V pour réaliser la marge de conception nécessaire. De
même, sous 6 600 V, 3 SGCT doivent être connectés en série pour fournir un PIV
net de 19 500 V et disposer de la marge de conception nécessaire.
Le SGCT est refroidi en le plaçant entre deux dissipateurs thermiques à
refroidissement par air forcé, l'un sur l'anode et l'autre sur la cathode.
L'ensemble de bridage situé sur le côté droit du module onduleur génère ces
forces.
SGCT
SGCT 400 A
SGCT 800 A
SGCT 1500 A
La pression exercée sur les SGCT doit être uniforme pour éviter tout
endommagement et assurer une faible résistance thermique. Pour obtenir une
pression uniforme :
1. Desserrer les boulons de fixation du dissipateur thermique.
2. Serrer la bride.
3. Serrer les boulons de fixation du dissipateur thermique.
L'air filtré extérieur est dirigé à travers les fentes des dissipateurs thermiques
afin d'évacuer toute accumulation de chaleur des SGCT. Le filtre de porte est
nécessaire pour s'assurer que les fentes des dissipateurs thermiques ne soient
pas colmatées par des particules de poussières.
Publication Rockwell Automation 7000A-UM200H-FR-P - Avril 2022
Chapitre 3
Définition et maintenance des composants
Diamètre
38 mm (1,49 in.)
47 mm (1,85 in.)
63 mm (2,48 in.)
Force de serrage
8,6 kN
13,5 kN
20 kN
69
