Chapitre 4 Définition et maintenance des composants de commande
Cartes d'interface optique
150
Les cartes d'interface optique (OIB) sont des interfaces entre le module DPM et
les circuits de commande de gâchette. Le programme du variateur sélectionne
le thyristor à allumer et envoie un signal électrique à la carte OIB
correspondante. La carte OIB convertit ce signal électrique en signal optique.
Le signal est transmis par fibre optique aux cartes de commande de gâchette.
Les ports de transmission sont en général de couleur grise et les ports de
réception de couleur bleue. Le circuit de commande reçoit le signal et active ou
désactive la conduction du semi-conducteur en conséquence. Les retours de
diagnostic d'état par fibre optique fonctionnent de la même manière. Cette
fois cependant, ils sont émis par les cartes de commande de gâchette et sont
destinés aux cartes de commande du variateur. Chaque carte OIB contient par
ailleurs un port supplémentaire de réception pour fibre optique (RX7) qui est
utilisé pour la mesure de température.

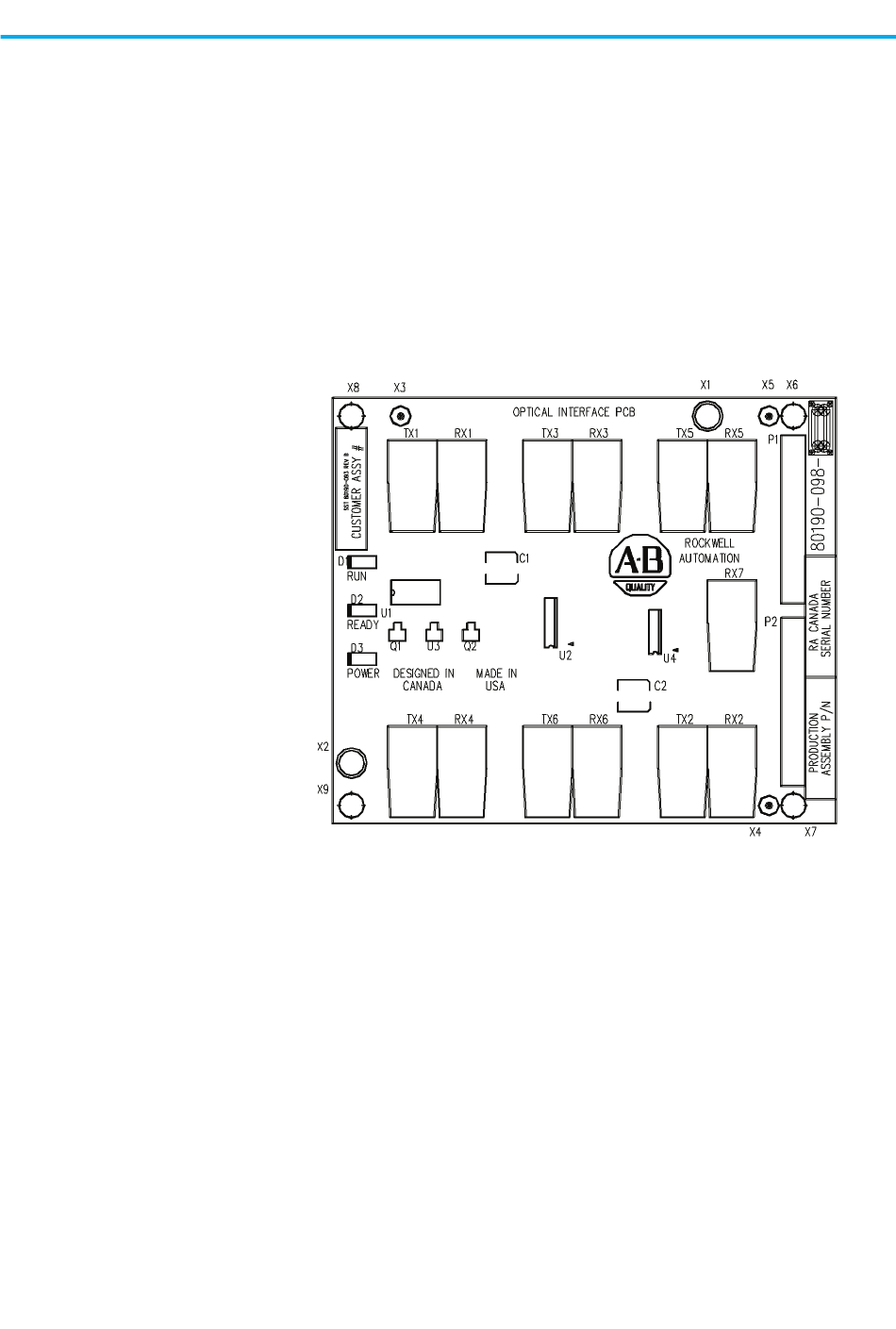

Figure 116 - Carte d'interface optique
Les cartes OIB sont montées directement sur une carte support d'interfaces
optiques (OIBB, Optical Interface Base Board) à laquelle elles sont raccordées
électriquement par deux connecteurs 14 broches en parallèle et
mécaniquement par des clips en plastique qui les maintiennent fermement.
Il existe une carte OIBB pour l'onduleur et une autre pour le redresseur.
Les cartes OIBB sont interfacées au module DPM par deux câbles plats
raccordés à J11 et J12.
Chaque carte OIB peut gérer le connecteur fibre optique duplex de
déclenchement et de diagnostic pour six dispositifs. Physiquement, les cartes
OIBB sont prévues pour gérer 18 composants sur l'onduleur et le redresseur.
Cette capacité est suffisante pour gérer le variateur le plus puissant de notre
gamme actuelle. La carte OIB montée en position la plus haute de la carte OIBB
est destinée aux dispositifs « A ». La carte OIB intermédiaire est destinée aux
dispositifs « B ». La carte OIB inférieure est destinée aux dispositifs « C ».
