VLT® OneGearDrive®
Manuel d'utilisation
9 Spécifications
9.1 Plaque signalétique
La plaque signalétique du VLT® OneGearDrive® résiste à la corrosion. Elle est faite de plastique spécial, approuvé pour les zones à
risque par le Physikalisch-Technische-Bundesanstalt (PTB).
P/N: 123X5678
Type OGDSK231K131401L06RXTB1P3S9010H1B2201XXX
123X5678000101Q140
1
U= 3x380..480VAC
2
max= 2.2kW
V210
3
I
= 5.5A
105˚C (A)
nom
4
f
= 250Hz
t
= 40˚C
max
amb
Inverter Duty Motor

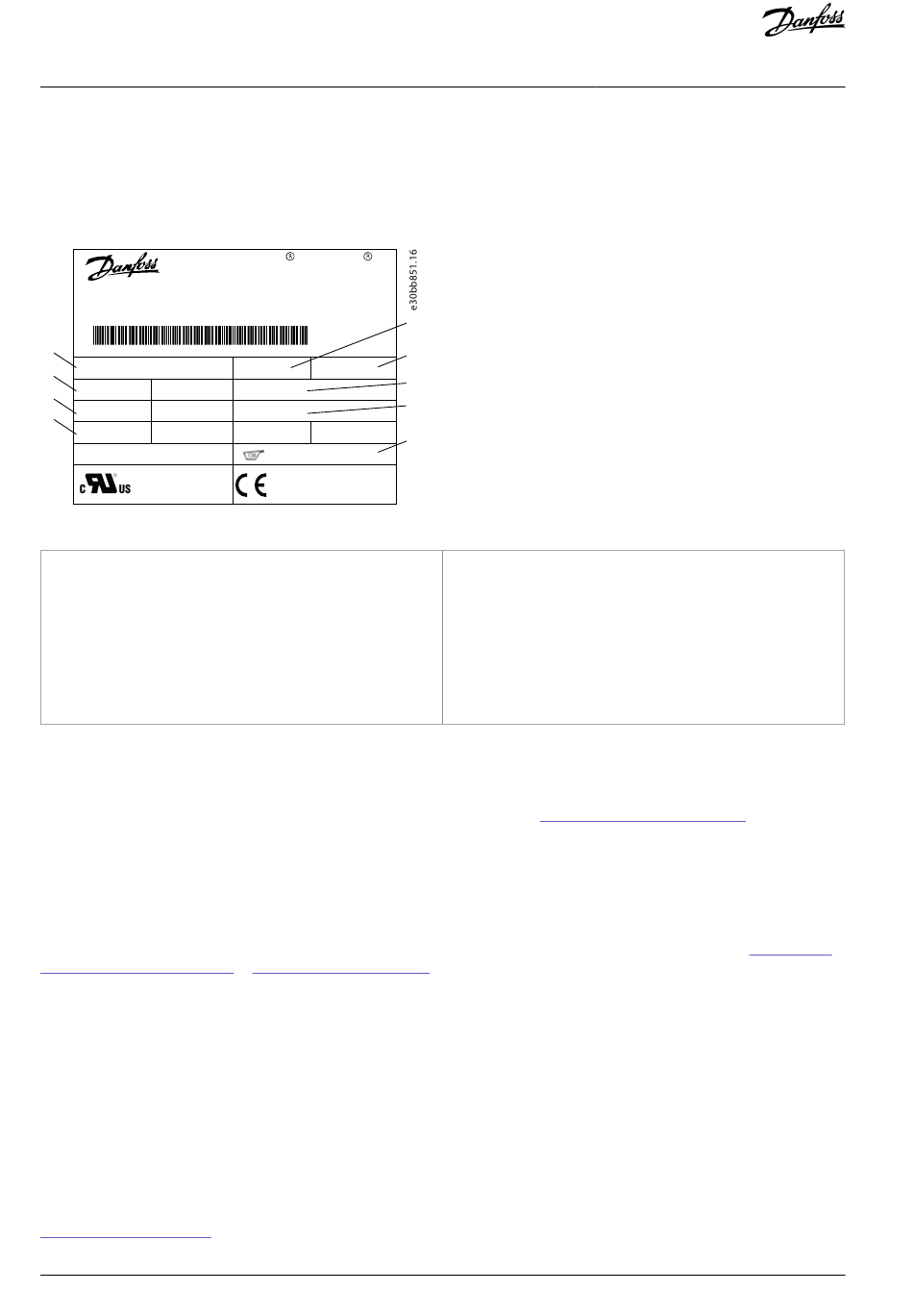

Illustration 14: Exemple de plaque signalétique
1
Tension d'alimentation
2
Puissance
3
Courant nominal du moteur
4
Fréquence du moteur
5
Rapport de vitesse
9.2 Stockage
Si le VLT® OneGearDrive® doit être stocké, veiller à ce que l'environnement de stockage soit sec, exempt de poussières et bien ven-
tilé. Si la température dans cet espace se situe en dehors de la plage normale (entre –20 °C (–4 °F) et 40 °C (+104 °F)) pendant une
longue période ou si elle varie fréquemment, prendre les mesures spécifiées dans
marrer, même après de courtes périodes de stockage.
Dommages subis pendant le stockage :
•
Plus le stockage dure longtemps, plus la durée de vie des huiles et des joints est réduite.
•
Il existe un risque de rupture lorsque les températures sont basses (inférieures à –20 °C (–4 °F) environ).
Si le VLT® OneGearDrive® doit être stocké pendant une longue période avant démarrage, une protection renforcée contre les dom-
mages causés par la corrosion ou l'humidité peut être obtenue en suivant les informations suivantes indiquées dans
pendant la période de stockage
La charge réelle dépend fortement des conditions locales, la période spécifiée ne doit donc être considérée que comme indicative.
Cette période ne comprend aucune extension de la garantie.
Si le démontage est nécessaire avant démarrage, contacter Danfoss Service.
9.2.1 Mesures pendant la période de stockage
Tourner le VLT® OneGearDrive® de 180° tous les 12 mois afin que l'huile dans le réducteur recouvre les roulements et les roues dent-
ées précédemment positionnées sur le dessus. De plus, tourner l'arbre de sortie manuellement afin de remuer la graisse des roule-
ments et de la répartir uniformément.
9.2.2 Mesures après stockage
Réparer tout dommage à la couche de peinture extérieure ou à la protection antirouille des arbres creux brillants.
Vérifier que le VLT® OneGearDrive® contient la bonne quantité d'huile et confirmer que la position de montage est correcte (voir
8.5.4 Changement de
l'huile).
