VLT® OneGearDrive®
Manuel d'utilisation
1. Assembler le VLT® OneGearDrive® à l'arbre avec le kit d'assemblage.
-

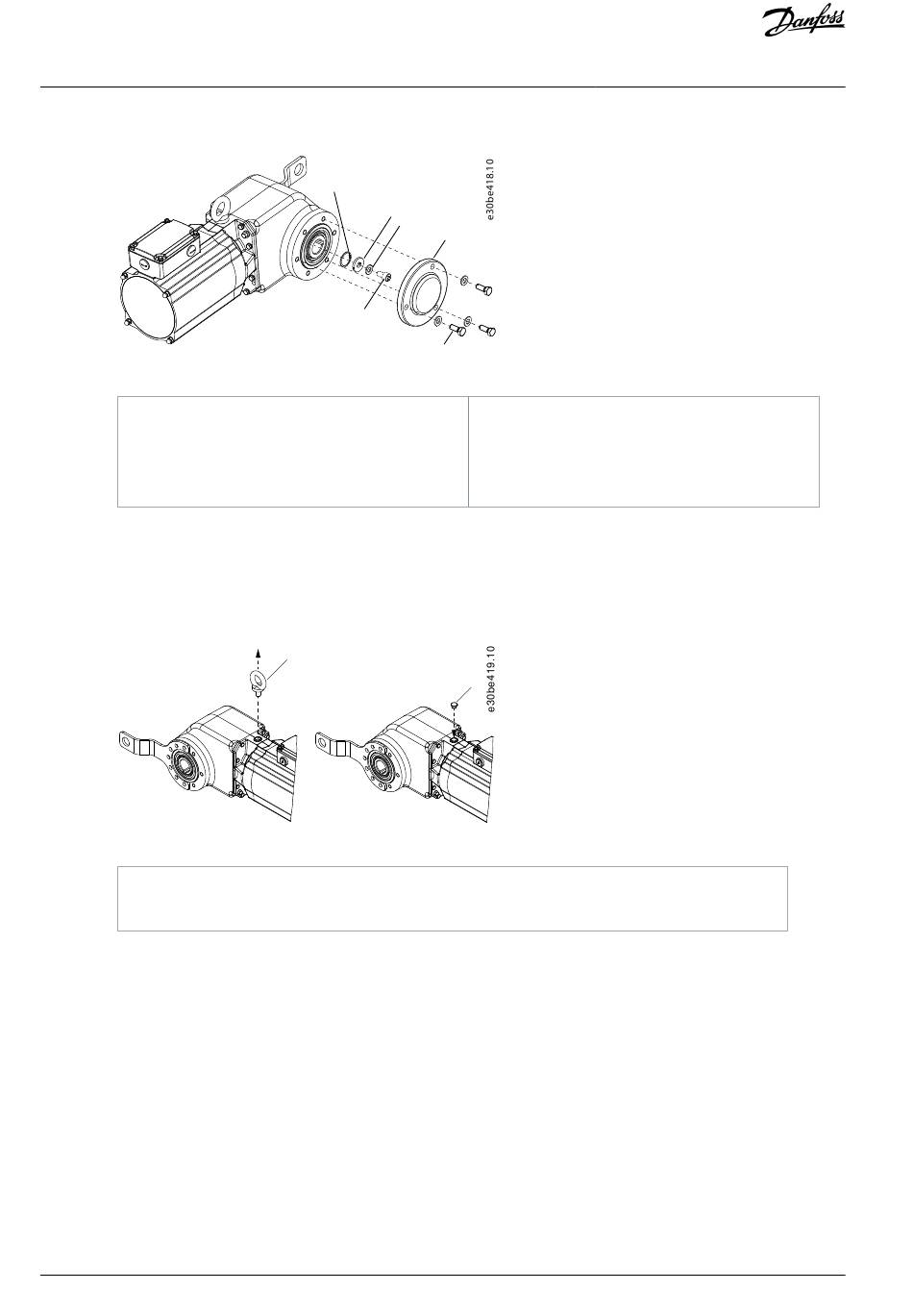

Illustration 5: Assemblage du dispositif de montage et de la protection de l'arbre creux
1 Anneau de retenue
2 Disque
3 Rondelle de sécurité, DIN 7980
2. Assembler la protection d'arbre creux [3] sur le VLT® OneGearDrive® à l'aide des 3 vis de protection d'arbre [4].
- Serrer les vis à la main.
- Le couple de serrage est de 4,5 Nm (39,8 po-lb).
3.
Après l'installation, retirer le boulon à œil [1] et couvrir le trou à l'aide du capuchon plastique [2]. Cela garantit les caractéris-
tiques hygiéniques d'une surface lisse.
-
Illustration 6: Remplacement du boulon à œil par le capuchon plastique après installation
1 Boulon à œil
2 Capuchon plastique
16 | Danfoss A/S © 2020.12
1
2
3
4
6
5
1
4 Protection de l'arbre
5 Vis de la protection de l'arbre
6 Vis (non comprise)
2
AQ347551551757fr-000101 / 130R0239
Installation mécanique
