Sommaire des Matières pour Extremis Gargantua

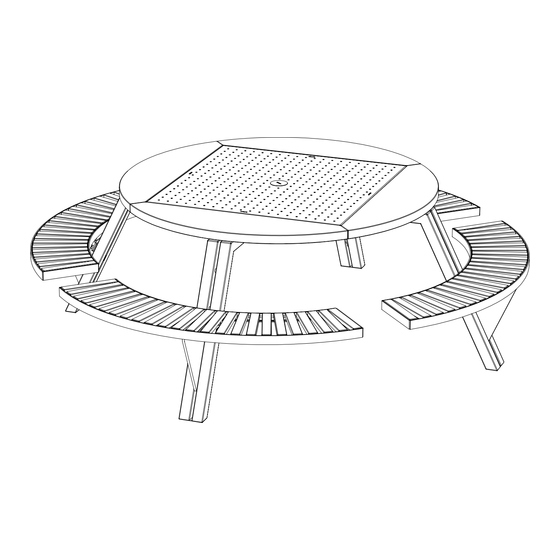

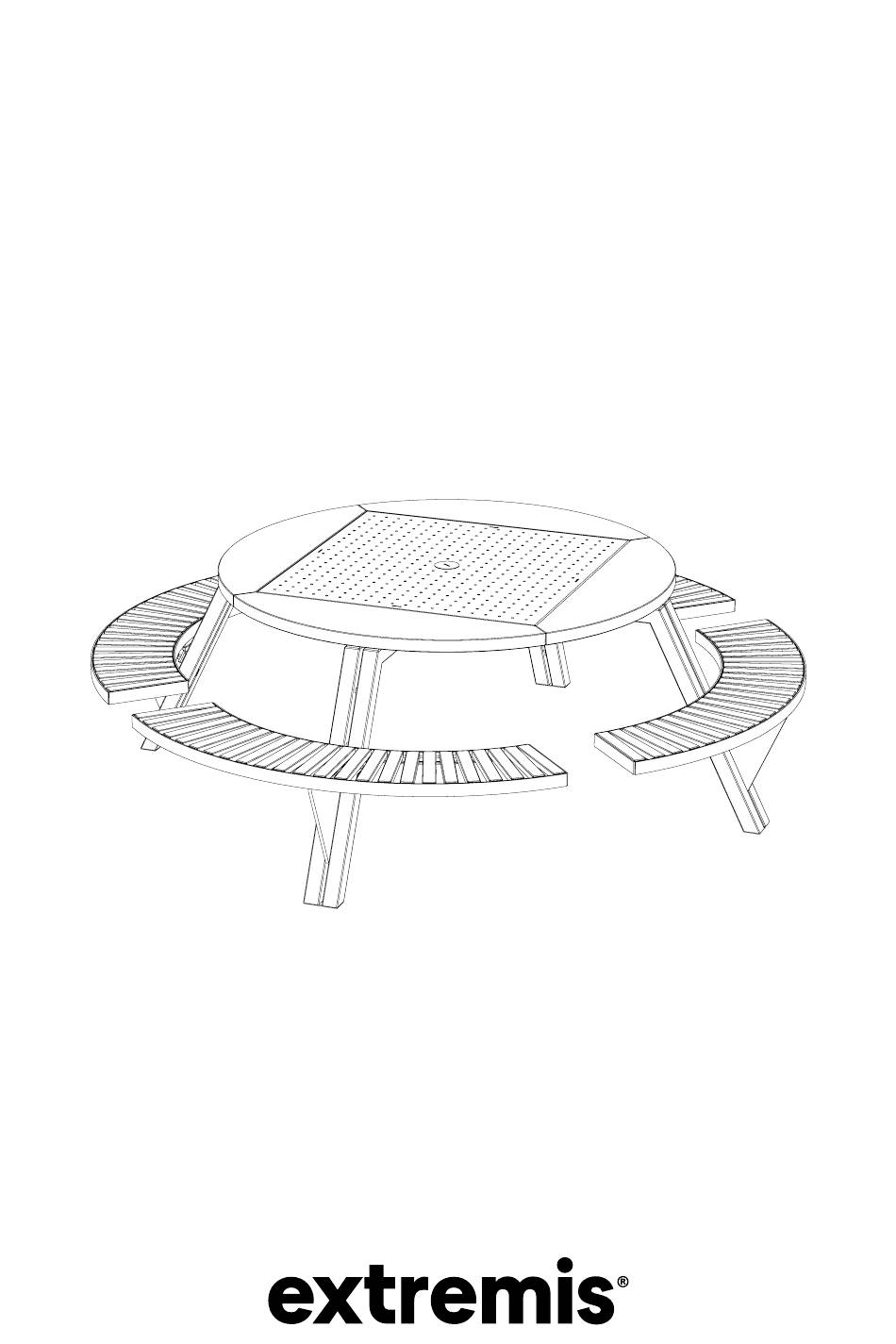

- Page 1 Gargantua...
- Page 2 IMPORTANT! LISEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE!
- Page 4 Table de matières Kit de montage Vue en éclaté Montage Gargantua Montage dossier Ce PDF est interactif Vous pouvez facilement naviguer dans ce manuel, en passant en douceur d’une page à l’autre.
- Page 5 Table de matières Montage ancrage au sol Montage fixation de banc Montage avec Inumbra Montage avec Inumbrina Avertissements - Instructions - Entretien ...
- Page 6 Kit de montage 8 x M10 8 x M10x60 GAR024 Kit de montage pour fixer les pieds aux dessus de table 8 x M10 8 x M10x60 GAR025 cube Kit de montage pour fixer le central aux pieds...
- Page 7 16 x M8 16 x M8x16 GAR026 Kit de montage pour fixer les support de bancs aux bancs 4 x M10x20 4 x Bracket GAR075 Kit de montage pour fixer un dossier aux bancs...
- Page 8 4 x M10 4 x M10x140 GAR098 Kit de montage pour fixer le fixation de banc aux bancs...
- Page 9 Vue en éclaté...
- Page 10 Gargantua N° 13/17 N° 17 45’ GAR024 Ne serrez pas encore à fond! 8 x M10 8 x M10x60...
- Page 11 2. Passez à la page 25 si vous souhaitez monter le parasol Inumbra Passez à la page 30 si vous souhaitez monter le parasol Inumbrina Ne serrez pas encore à fond!
- Page 12 GAR025 Vous pouvez maintenant bien serrer tous les boulons, également de l’étape 1 8 x M10 8 x M10x60...
- Page 13 GAR026 Ne serrez pas encore à fond! 16 x M8 16 x M8x16...
- Page 14 Réglez tous les bancs sur la position la plus élevée (À hauteur du plateau de la table)
- Page 15 Vérifiez que la distance entre chaque banc et le plateau de la table soit partout la même 20 Nm 10kg / 22lb MAX! Vous pouvez maintenant bien serrer tous les boulons de l’étape 5...
- Page 16 Assurez-vous que les bancs soient à la même hauteur que le dessus de la table. En cas de positionnement trop élevé, desserrez le boulon vertical du côté du banc concerné. En cas de positionnement trop bas, resserrez le boulon jusqu’à ce que le banc atteigne la hauteur du plateau de la table...
- Page 17 Un banc trop flexible peut être ajusté en resserrant les 2 boulons horizontaux. Une fois le banc bien en place, fixez les boulons en resserrant les écrous...
- Page 18 Dossier N° 17 5’...
- Page 19 GAR075 2 x M10x20 2 x Bracket...
- Page 20 Ancrage au sol N° 13 15’ Sur l’intérieur des pieds...
- Page 23 Fixation de banc N° 13 15’ Sur l’intérieur des pieds...
- Page 24 GAR098 4 x M10 4 x M10x40...
- Page 25 Avec Inumbra N° 5 20’...
- Page 26 Retirez d’abord le cube central s’il est déjà monté INU183 4 x M8 4 x M8x12...
- Page 27 GAR025 8 x M10 8 x M10x60...
- Page 29 Fermer Ouvrir Attention! Le parasol doit être soit complètement ouvert soit complètement fermé!
- Page 30 Avec Inumbrina N° 5 20’ Retirez d’abord le cube central s’il est déjà monté...
- Page 31 INU183 4 x M8 4 x M8x12...
- Page 32 GAR025 8 x M10 8 x M10x60...
- Page 35 Ouvrir Attention! Le parasol doit être soit complètement ouvert soit complètement fermé! Fermer...
- Page 36 Insérez la corde dans le trou prévu à cet effet dans le tube du parasol...
- Page 37 Avertissements Instructions de montage Entretien Avertissements Instructions de montage Entretien ...
- Page 38 Avertissements Général • N’utilisez pas d’outils pointus pour ouvrir l’emballage. • Nous déconseillons fortement d’utiliser des outils électriques. • Risque de trébuchement, attention à la marche. • N’éteignez pas de cigarettes sur la table. • Ne résiste pas aux graffitis. •...
- Page 39 • Nettoyage en profondeur avec Extremis Wood Cleaner. • Nous vous conseillons vivement de traiter votre bois avec une huile pour bois pour le protéger des tâches, de petites fissures et crevasses peuvent également apparaître au cours de cette opération.
- Page 40 intrinsèques à ce procédé et disparaîtront lorsque les meubles seront placés à l’extérieur. • Cette technique de finition industrielle peut engendrer une surface rugueuse. Cela fait partie intégrante du processus. Acier inoxydable • Très haute résistance des couleurs aux UV. •...
- Page 41 Instructions de montage 1 - 2 - 3 - ... Regardez les dessins, à partir de la page 10 Gargantua (p10) 1. Posez le plateau de la table à l’envers sur le sol et utilisez l’emballage en guise de protection! Mettez les quatre pieds en position en orientant la plaque soudée vers le centre.
- Page 42 bancs. Max. 20 Nm ou 10 kg. 9. Assurez-vous que les bancs soient à la même hauteur que le plateau de la table. En cas de positionnement trop élevé, desserrez le boulon vertical du côté du banc concerné. En cas de positionnement trop bas, resserrez le boulon jusqu’à...
- Page 43 5. À présent, insérez à nouveau la plaque d’ancrage au sol dans la rainure du pied et fixez-la à l’aide des moyens de fixation les plus appropriés au type de sol sur lequel viendra reposer la table Gargantua. Fixation de banc (p23) 1.
- Page 44 de la table à l’envers sur le sol et utilisez l’emballage en guise de protection. 2. Retirez d’abord le cube central s’il est déjà monté. 3. Retirez le bouton rotatif du connecteur. 4. Installez le raccord pour parasol Inumbrina sur le cube central et fixez- le avec 4 rondelles M8 et 4 boulons M8x12 comme indiqué...
- Page 45 Pour un nettoyage en profondeur, nous vous recommandons notre Extremis Wood Cleaner. Il s’agit d’un shampooing nettoyant biodégradable pour...
- Page 46 Vous pouvez protéger votre bois des rayons UV, du climat et des taches. Inutile de préciser que nous recommandons vivement de faire cela une fois par an. Extremis Wood Protector est une huile 100% naturelle à base de graines de lin. Elle est incolore, mais le bois fonce une fois huilé.
- Page 47 à arrêter la corrosion. Acier inoxydable NETTOYAGE QUOTIDIEN Régulièrement et après chaque utilisation Nettoyez à l’eau tiède avec un détergent doux ou de l’Extremis Multi Cleaner. NETTOYAGE RÉGULIER Lorsque votre acier inoxydable est sale Nous vous conseillons un nettoyage régulier avec Inox Cleaner &...
- Page 48 LAVAGE EN MACHINE Rarement Vous pouvez également mettre les couvertures et housses de coussin à la machine (30°). Pas de nettoyage à sec ni de séchage en machine. Le tissu peut être froissé. Un repassage peut restaurer l’enduit imperméable du tissu, mais uniquement à faible température (délicat). Certains fers dépassant la température recommandée pour les synthétiques, faites un test sur une petite zone invisible avant de repasser la totalité.
- Page 49 Tous droits réservés. Sauf indication contraire, tous les dessins et photographies contenus dans cette publication sont protégés par le droit d’auteur et sont la propriété d’Extremis. Aucun élément de la présente publication ne peut être copié ou distribué sans l’accord écrit préalable d’Extremis. Les noms des auteurs des photographies dont nous ne détenons pas les droits sont mentionnés ici.
