Connexion à un dispositif d'interface NAPCO SLE-LTEV ou SLE-LTEA
7.5.4
en dehors du Canada
Pour plus d'informations sur les récepteurs compatibles, voir l'annexe A - Récepteurs
compatibles.

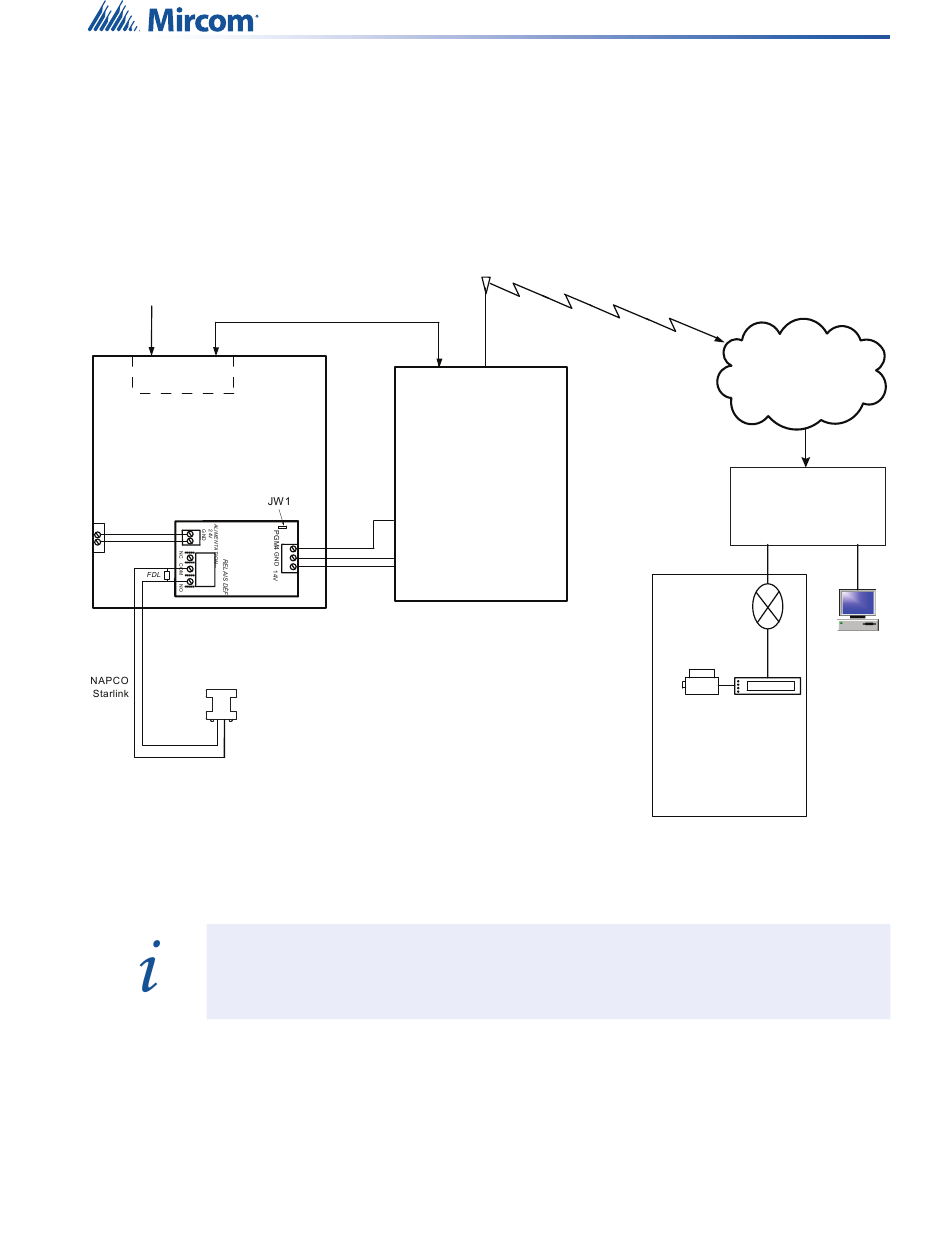

Une connexion typique est illustrée à la figure 27. Le SLE-LTEV ou le SLE-LTEA est
alimenté séparément du PCS-100. La carte d'interface de communication passive PCS-100
(vendue séparément) est également nécessaire
Connexion
téléphonique
de la ligne A
Ligne 1
Ligne 2
CO
CO
FX-3500
PCAI
ALIMENTATION AUX.
+
PCS-100
-
Le cavalier JW1 du PCS-100 doit être
placé entre les broches 2 et 3.
Module adressable
DÉF
configuré comme NAPCO
Problème de radio Starlink
Installation typique à l'extérieur du Canada
- Tous les appareils doivent être installés dans la même pièce
- Tout le câblage étendu doit être placé dans un conduit métallique
- Câblage entre le PCAI et le SLE-LTEV ou le SLE-LTEA : 20 pieds
maximum.
Figure 27Connexion d'un PCAI à un dispositif d'interface SLE-LTEV ou SLE-LTEA à l'extérieur
du Canada .
Note:
l'installation requiert la certification UL864 de 10ème édition.
FX-3500- NAPCO STARLINK Connexion SLE-LTEV ou SLE-LTEA - Schéma typique
ANNEAU BOUT
(12)
(13)
SLE-LTEV
ou SLE-LTEA
PGM1 (3)
-
(2)
V+ (1)
Le dispositif d'interface NAPCO SLE-LTEV ou SLE-LTEA est nécessaire si
Données RF
Réseau
cellulaire
Opérations du
réseau Starlink
Routeur
Imprimeur
SYSTÈME
SUR-
GARD 5
IP interne : X.X.X.X
IP externe :X.X.X.X
Passerelle par défaut : X.X.X.X
Masque de sous-réseau :X.X.X.X
Port #: AAAA (UDP)
Station centrale de surveillance (exemple)
Ordinateur
Console SG-
Systems 2.1
77
