Tableau 4 Connecteurs et cavaliers du module d'inversion de polarité et de lien de ville PR-300
Article
Paramètres
P1
Connecter le câble à P8 sur la carte mère du FX-3500
JW4
Non utilisé. Conserver le cavalier intact.
Notes: Si vous utilisez un PR-300, n'oubliez pas d'enlever JW7 sur la carte mère. Pour
connaître l'emplacement de JW7 sur la carte mère, voir la figure 3.
4.6 Installation de l'additionneur à double boucle de l'ALC-636

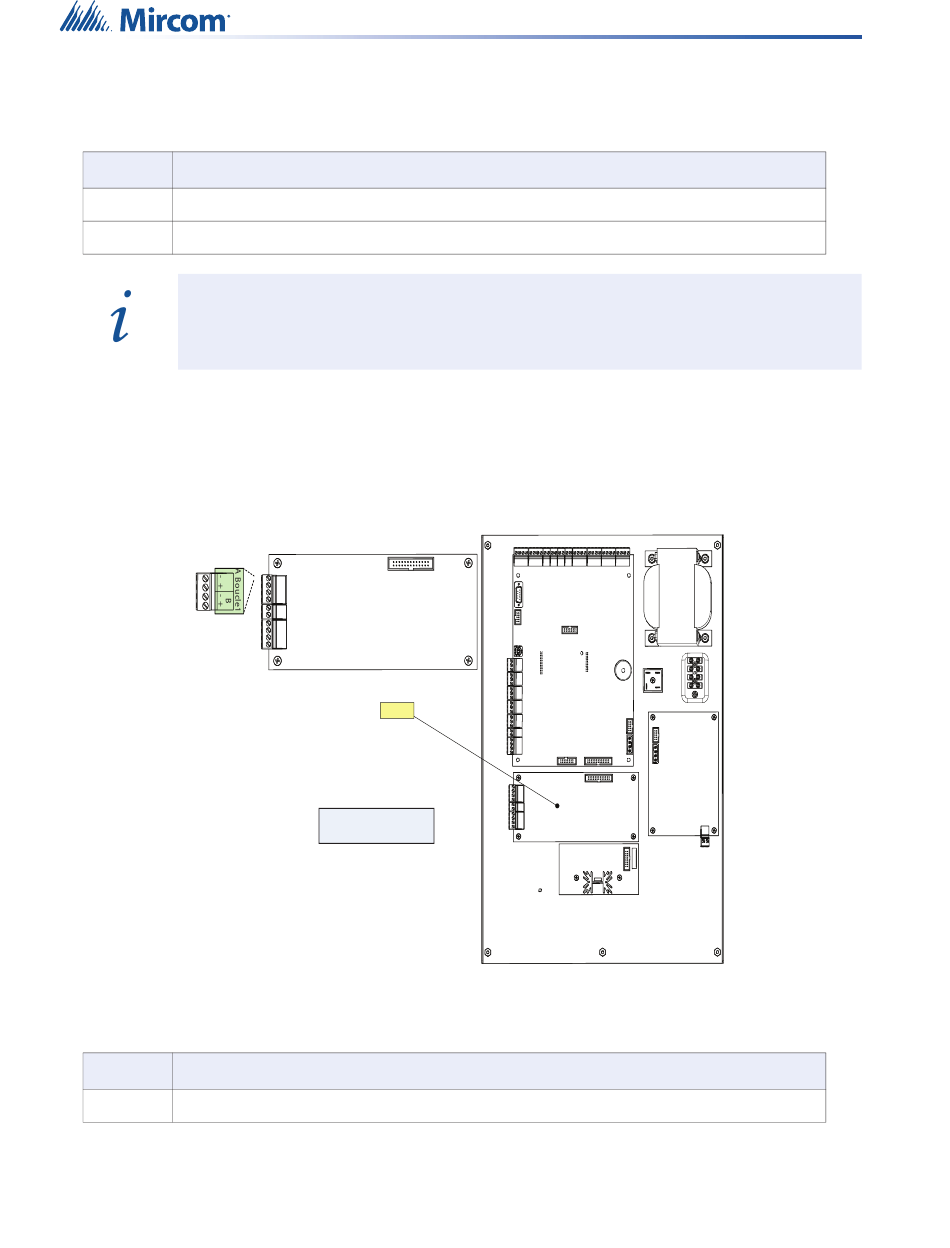

Monter l'additionneur à double boucle de l'ALC-636 comme illustré à la figure 6.
Le panneau peut fournir jusqu'à 350 mA de courant d'alarme aux dispositifs sur la boucle. Pour les courants des
appareils, voir l'annexe E - Calculs de la batterie à la page 94.
Figure 7
Tableau 5 Connecteurs et cavaliers d'additionneur à double boucle de l'ALC-636
Article
Paramètres
P1
Connecter le câble à P10 sur la carte principale du FX-3500.
22
ALC-636
Monté sur une entretoise
hexagonale à l'aide des
quatre vis fournies
Installation de l'additionneur à double boucle de l'ALC-636
