3.0
Vue d'ensemble du FX-3500
Ce chapitre énumère tous les composants possibles d'un système FX-3500.
3.1
Modèles de centrales d'alarme incendie FX-3500
Toutes les centrales d'alarme incendie FX-3500 présentent les caractéristiques suivantes :
•
Carte mère, bloc d'alimentation et boîtier arrière.
•
Panneau de contrôle d'alarme incendie de plusieurs zones.
•
Afficheur principal avec écran LCD 4 x 20 du MAM-3500.
•
Boucle(s) analogique(s) de classe A (style 6), de classe X (style 7) ou de classe B
(style 4).
•
Quatre circuits NAC à puissance limitée de classe B (style Y), classe A (style Z) (max.
1,5 ampère chacun - 6,0 ampères au total).
•
Relais d'alarme commune, de supervision, de panne et d'alarme auxiliaire dédiés.
•
Un module additionnel d'affichage RAX-1048TZDS peut être ajouté pour fournir 96
points d'annonce par additionneur.
•
Les sorties supplémentaires comprennent des connexions pour un indicateur de panne
à distance RTI, un module d'inversion de polarité PR-300, un bus RS-485 pour la
connexion d'un maximum de sept RAX-LCD-LITE, RAM-3500-LCD, SRM-312 et
annonciateurs de la série RA-1000.
•
L'alimentation auxiliaire est disponible sous forme de 24V FWR non filtrée et non
supervisée, 24VDC filtrée et régulée, et alimentation auxiliaire réinitialisable.

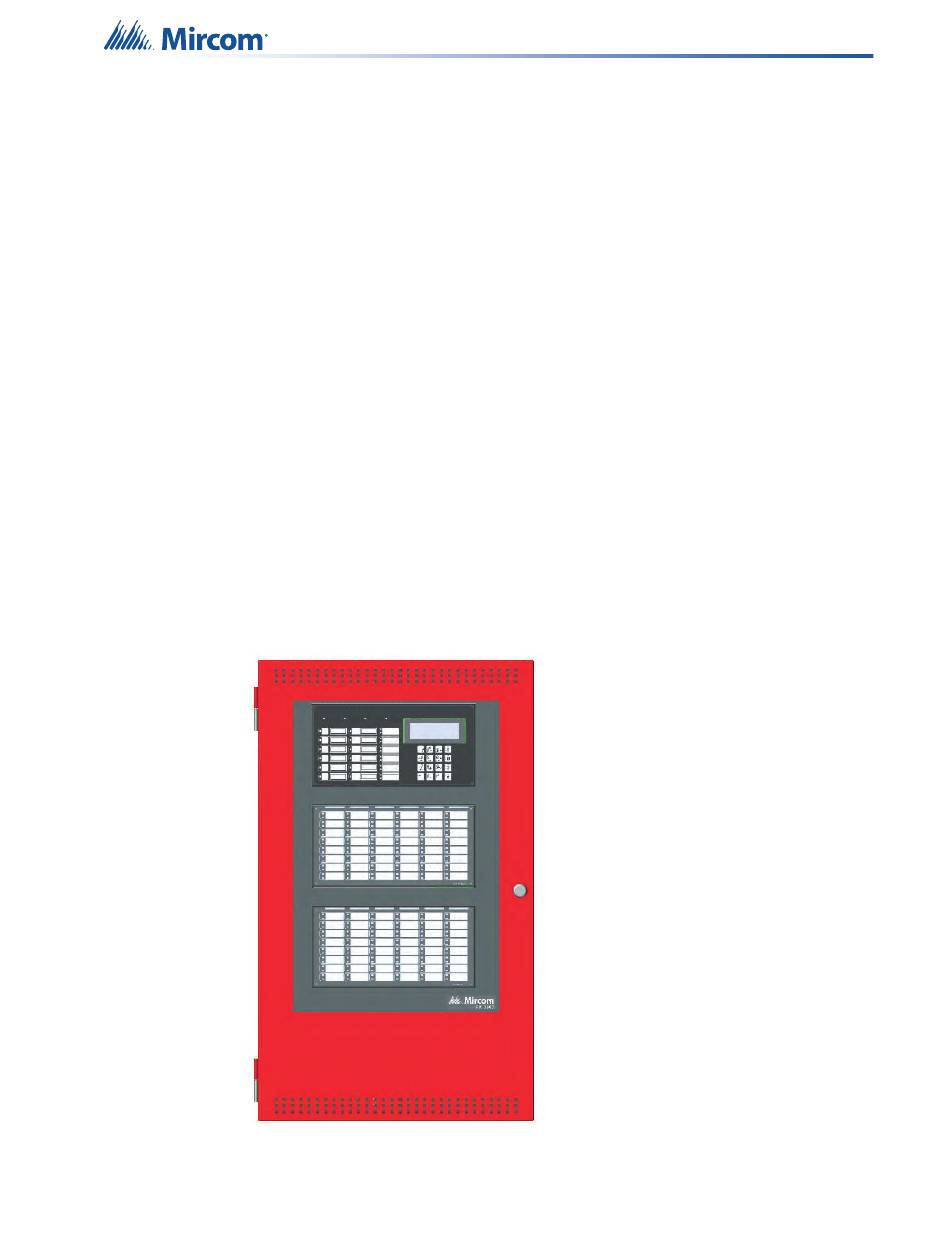

Figure 1
FX-3500 avec DOX-1024DSR
11
