7.5.2
Connexion à un dispositif d'interface 3G4010 au Canada
Une connexion typique est illustrée à la figure 25. La carte d'interface de communication passive
PCS-100 (vendue séparément) est nécessaire.
Pour plus d'informations sur les récepteurs compatibles, voir l'annexe A - Récepteurs compatibles.
Connexion
téléphonique de la
ligne A
Ligne 1
C.O.
ALIMENTATION AUX.
+
-

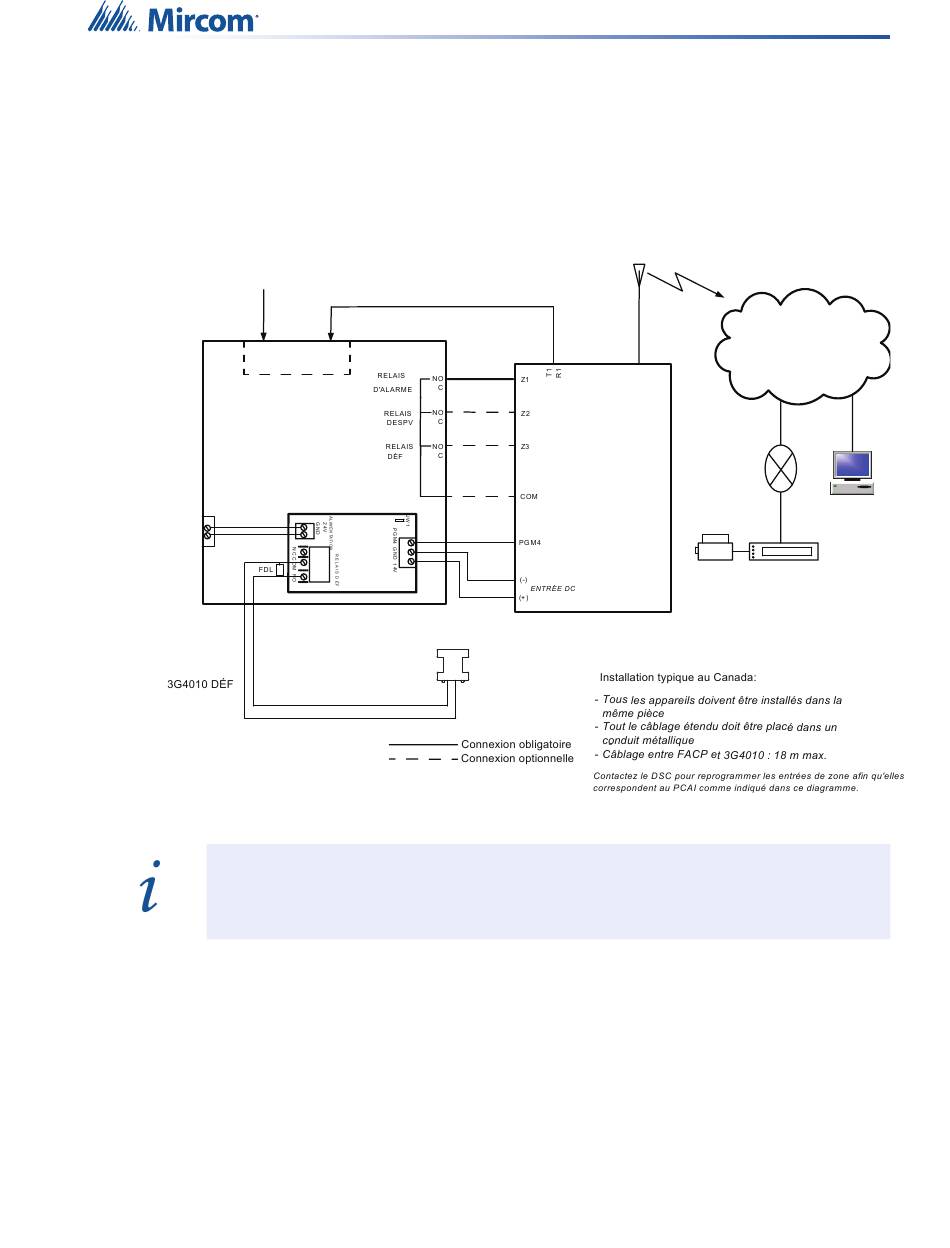

Figure 25 Connexion d'un PCAI à un dispositif d'interface 3G4010 au Canada
Note:
certifiée ULC S559.
FX3500 - Connexion 3G4010 - Schéma typique
Ligne 2
C.O.
FX-3500
PCS-100
Module adressable
configuré comme radio-
problème 3G4010
Légende :
Le dispositif d'interface DSC 3G4010 est nécessaire si l'installation doit être
Vers GSM/GPRS
Routeur
3G4010
IMPRIMEUR
IP interne: X.X.X.X
IP externe: X.X.X.X
Passerelle par défaut: X.X.X.X
Masque de sous-réseau:X.X.X.X
Port # : AAAA (UDP)
L'internet
Ordinateur
Console SG-
Systems 2.1
SYSTÈME IV
SUR-GARD
75
