10ème édition du câblage du module de sortie supervisé adressable de l'UL 864
7.4.3
Conformément à la section 56.4.3 de la 10e édition de la norme de l'UL 864, il faut s'assurer qu'une
seule coupure, mise de terre ou défaillance fil à fil sur les conducteurs d'installation d'un circuit de
signalisation utilisé avec des appareils ou des modules de notification adressables n'affecte pas le
fonctionnement de plus d'une zone de notification.
Exception : Conducteurs de colonne montante installés conformément aux exigences de résistance à
l'attaque par le feu du Code national d'alarme incendie, NFPA 72.
7.4.4
Câblage commun de l'indicateur de dysfonctionnement à distance RTI-1
+ -
NON FILTRÉ

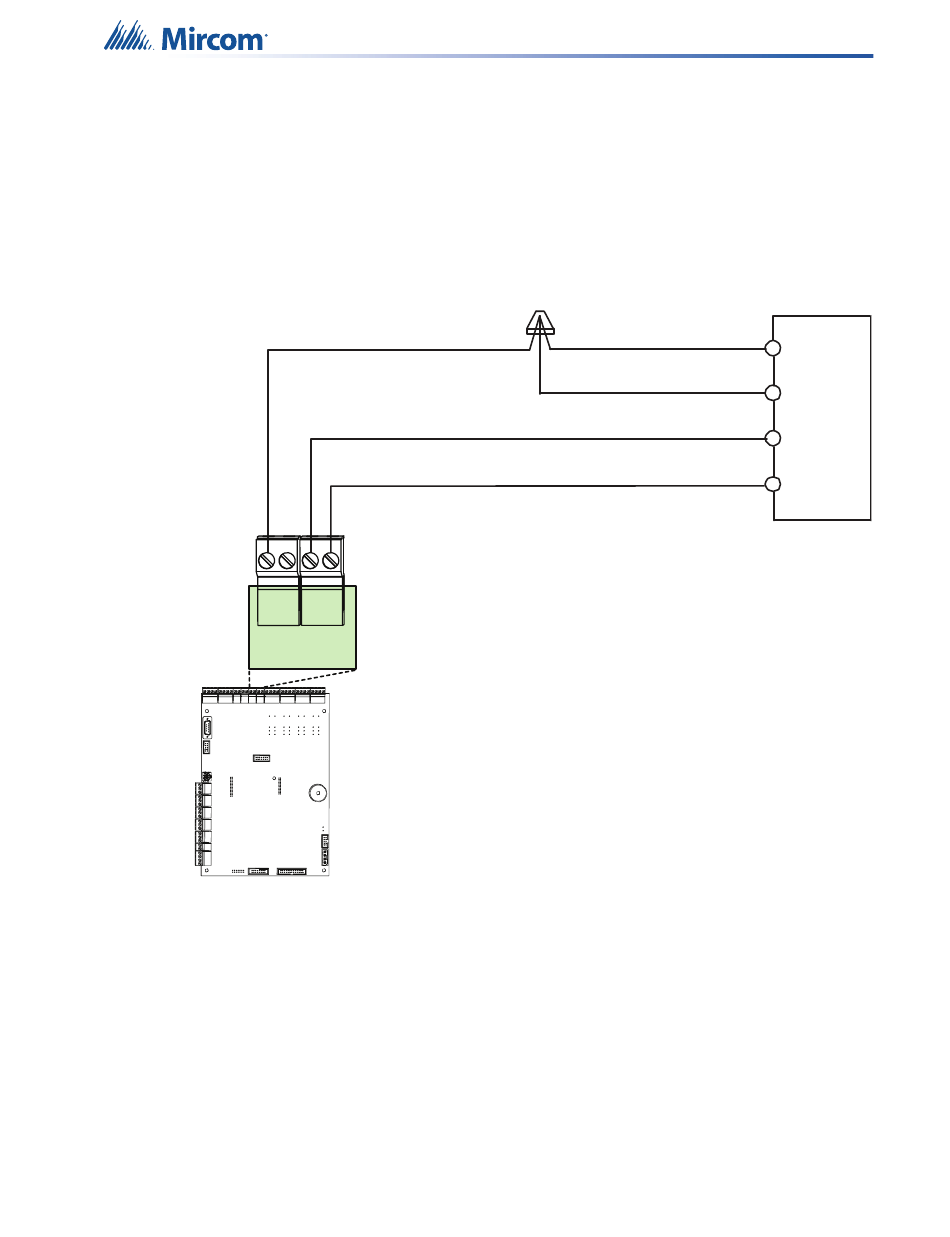

Figure 23 Câblage commun de l'indicateur de dysfonctionnement à distance du RTI-1
Courant : 30mA au maximum
Tension: 24V
DÉF
Fréquence: 20 pulsations par minute (ppm)
Facteur de puissance: 1
RTI
Utiliser un câble de 20 AWG ou plus
Distance maximale de câblage de 4000 pieds
CONNEXION DE
L'ÉCROU DU FIL
DE FER
ROUGE
BLANC
BLEU
NOIR
RTI-1
