7.3.3
Câblage de boucle adressable - Classe X (anciennement Style 7)
DÉTECTEUR DE
FUMÉE IONIQUE
DÉTECTEUR DE FUMÉE
PHOTOGRAPHIQUE
DÉTECTEUR DE CHALEUR
I
I
I
M

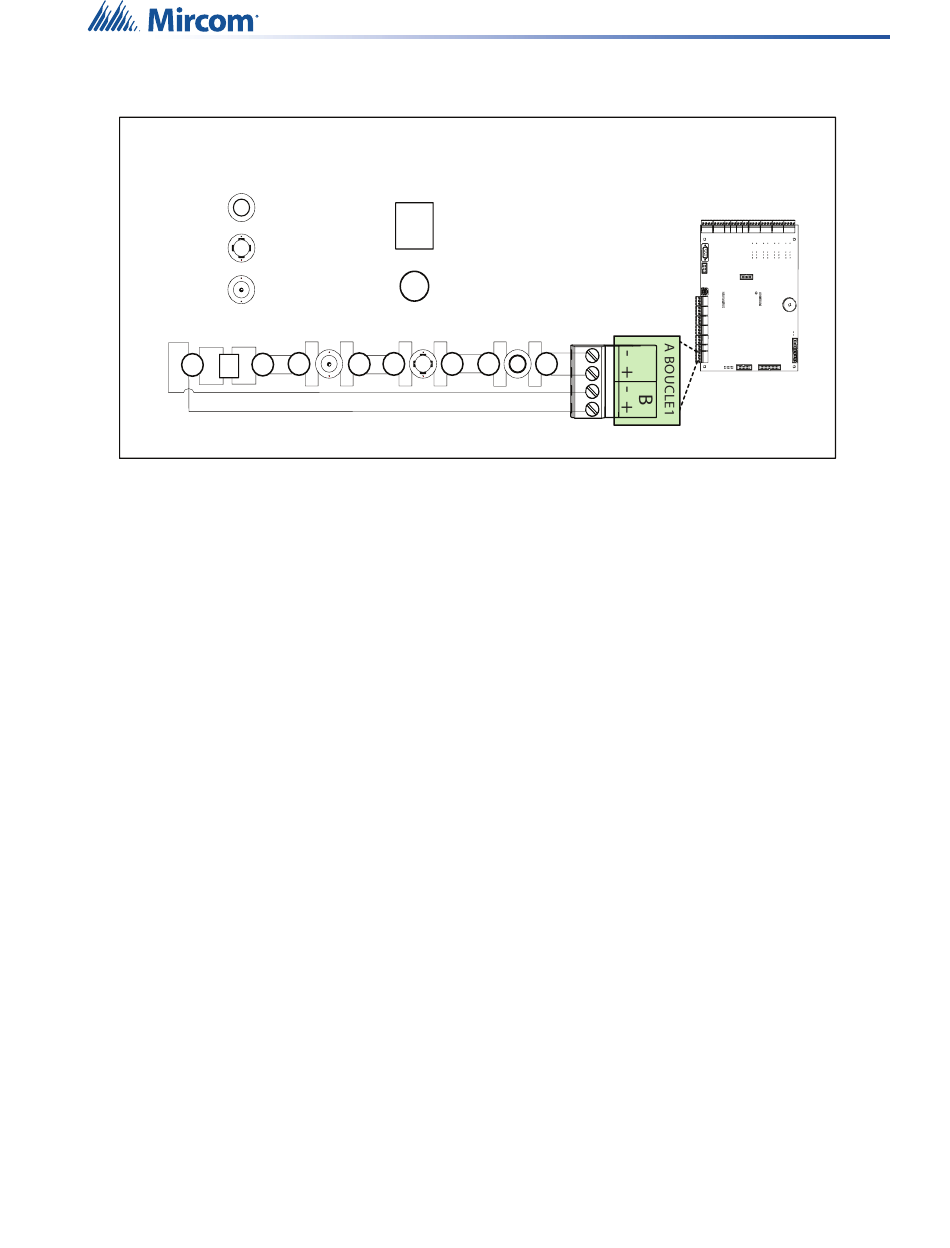

Figure 20 Câblage de boucle adressable - Classe X (Style 7)
7.4
Câblage du circuit NAC
Le FX-3500 prend en charge jusqu'à 4 circuits NAC qui peuvent être câblés comme suit :
•
Classe B (Style Y)
•
Classe A (Style Z)
Pour superviser chaque circuit NAC de classe B, utilisez une résistance de fin de ligne de 3,9
K.
Chaque circuit NAC fournit jusqu'à 1,5 A, soit un total de 6 A de courant maximum si aucune
alimentation auxiliaire n'est utilisée.
Pour des schémas de câblage détaillés, voir la Figure 21 Circuit NAC - Câblage classe B
(style Y) ou la Figure 22 Circuit NAC - Câblage classe A (style Z ).
M
MODULE DE SORTIE
I
ISOLATEUR M500X
I
I
I
I
I
