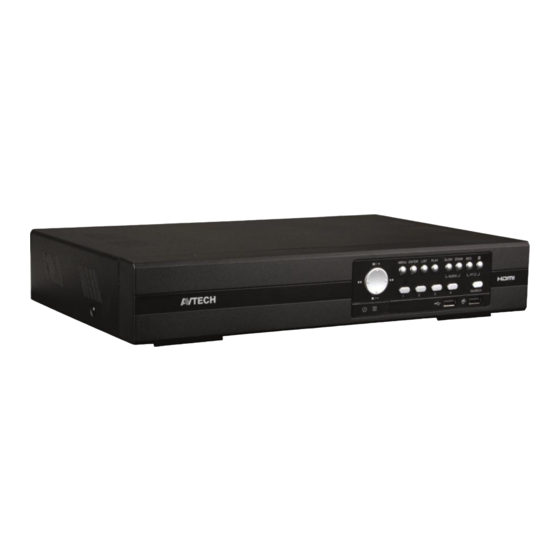

DVR4T1
HD CCTV 4-CHANNEL RECORDER + P USH VIDEO/STATUS + E AGLE EYES +
IVS
HD CCTV 4-KANAALSRECORDER + PU SH VIDEO/STATUS + EAGLE EYES +
IVS
ENREGISTREUR À 4 CAN AUX HD CCTV + PUSH VIDÉO/ÉTAT + EAGLE EYES
+ IVS
VIDEOGRABADORA CCTV HD DE 4 CANALES + PUSH VIDEO/STATUS +
EAGLE EYES + IVS
HOCHAUFLÖSENDE 4-KANAL CCTV-VIDEORECORDER + PUSH
VIDEO/STATUS + EAGLE EYES + IVS
QUICK INSTALLATION GUIDE
SNELSTARTGIDS
GUIDE D'INSTALLATION RAPIDE
GUÍA RÁPIDA
SCHNELLEINSTIEG
3
22
42
63
84
