Signalements Sur La Logique De Commande - Nice Rba3 Instructions Et Recommandations Pour L'installateur

5 clignotements Erreur dans les paramètres in-
pause d'1 s ternes de la logique de commande
5 clignotements
6 clignotements La limite maximum du nombre
pause d'1 s de manœuvres par heure a été
6 clignotements dépassée
7 clignotements Erreur dans les circuits électriques
pause d'1 s internes
7 clignotements
8 clignotements Une commande est déjà présente
pause d'1 s et ne permet pas d'exécuter
8 clignotements d'autres commandes
9 clignotements L'automatisme a été verrouillé par
pause d'1 s une commande « verrouiller auto-
9 clignotements matisme »

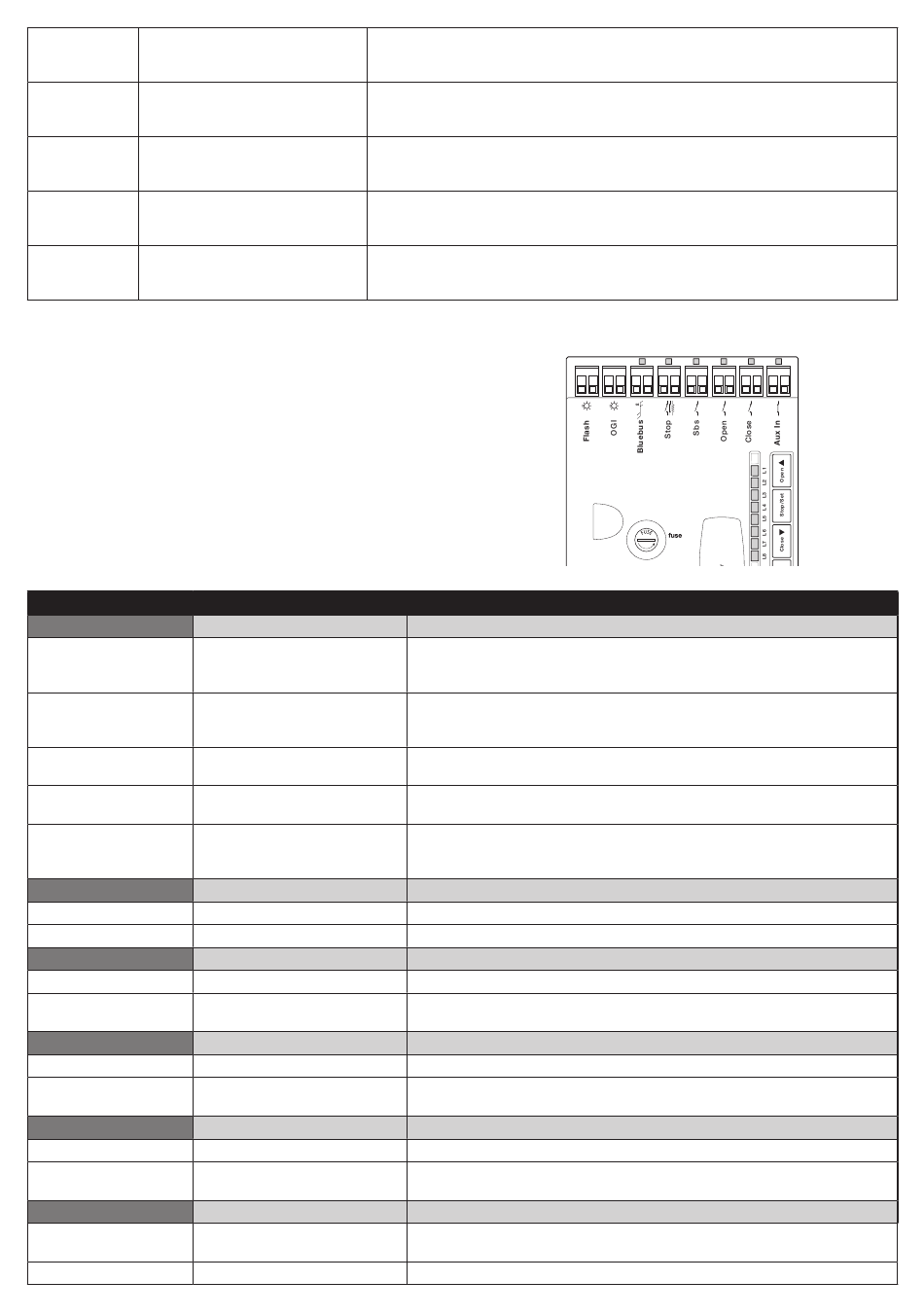

9.2.2 - Signalements sur la logique de commande

La logique de ROBUS présente une série de led, chacune pouvant four-
nir des signalisations particulières, tant sur le fonctionnement normal
qu'en cas d'anomalie.
Led BLUEBUS Cause
Éteinte Anomalie
Allumée Anomalie grave
1 clignotement par Tout est OK
seconde
2 clignotements rapides Il y a eu une variation de l'état
des entrées
Série de clignotements Divers
séparés par une pause
d'une seconde
LED STOP Cause
Éteinte Intervention de l'entrée STOP
Allumée Tout est OK
Led Sbs Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée de Sbs
Led OUVERTURE Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée OPEN
Led FERMETURE Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée CLOSE
Led AUX_IN Cause
Éteint Ouverture contact de l'entrée
AUX_IN
Allumé Tout est OK
26 – Français
Attendre au moins 30 secondes puis essayer de redonner une commande ; si l'état
persiste, il pourrait y avoir une panne grave nécessitant le remplacement de la carte
électronique
Attendre quelques minutes que le limiteur de manœuvres redescende en-dessous de
la limite maximum
Déconnecter tous les circuits d'alimentation pendant quelques secondes puis tenter de
redonner une commande ; si l'état persiste, il pourrait y avoir une panne grave nécessi-
tant le remplacement de la carte électronique
Vérifier la nature de la commande toujours présente ; par exemple, il peut s'agir de la
commande provenant d'une horloge sur l'entrée « ouverture »
Déverrouiller l'automatisme en envoyant la commande « déverrouiller automatisme ».
Tableau 19 - Led sur les bornes de la logique
Action
Vérifier si la tension arrive ; vérifier si les fusibles sont intervenus ; si c'est le
cas, vérifier la cause de la panne puis les remplacer par des fusibles ayant les
mêmes caractéristiques
Il y a une anomalie grave ; essayer d'éteindre la logique de commande pen-
dant quelques secondes ; si l'état persiste, il y a une panne et il faut rempla-
cer la carte électronique
Fonctionnement normal de la logique de commande
Un changement de l'une des entrées est normal : OPEN, STOP, intervention
des photocellules ou si un émetteur radio est utilisé
C'est la même signalisation que celle du clignotant. Voir le tableau 18
Action
Vérifier les dispositifs connectés à l'entrée STOP
Entrée STOP active
Action
Entrée Sbs non active
C'est normal seulement si le dispositif connecté à l'entrée Sbs est effective-
ment actif
Action
Entrée OUVERTURE désactivée
C'est normal seulement si le dispositif connecté à l'entrée OUVERTURE. est
effectivement actif
Action
Entrée FERMETURE désactivée
C'est normal seulement si le dispositif connecté à l'entrée FERMETURE. est
effectivement actif
Action
Vérifier les dispositifs connectés à l'entrée AUX_IN
Entrée AUX_IN activée
1.6AT
