6.4
Réglage et maintenance du
réducteur de pression
ATTENTION
(cf. chapitre « Consignes de sécurité et
risques encourus en cas d'inobservation »)
En départ d'usine, le réducteur de pression
de la station de réalimentation de circuit de
chauffage est réglé sur environ 1,5 bar.
Contrôler le fonctionnement du réducteur de
pression au moins une fois par an, au
besoin, et le nettoyer.
6.4.1 Réglage du réducteur de pres-
sion
Plage de réglage : 0,5 à 4 bar
– Retirer les coques (cf. fig. 5).
– Dévisser la vis du volant du réducteur de
pression (cf. fig. 4).
– La pression d'entrée doit être au moins
égale à la pression souhaitée pour l'ins-
tallation plus 1 bar.
– Réduction de pression : Tourner la
poignée de réglage dans la direction de
la marque Moins (-).
– Observer le manomètre de pression de
sortie !
– Augmentation de pression : Tourner la
poignée de réglage dans la direction de la
marque Plus (+).
– Observer le manomètre de pression de
sortie !
– Une fois atteinte la valeur de pression
souhaitée, resserrer la vis.
– Replacer les coques (cf. fig. 22).
Maintenance
Si le réducteur de pression est défectueux,
sa cartouche est à changer (cf. fig. 23).

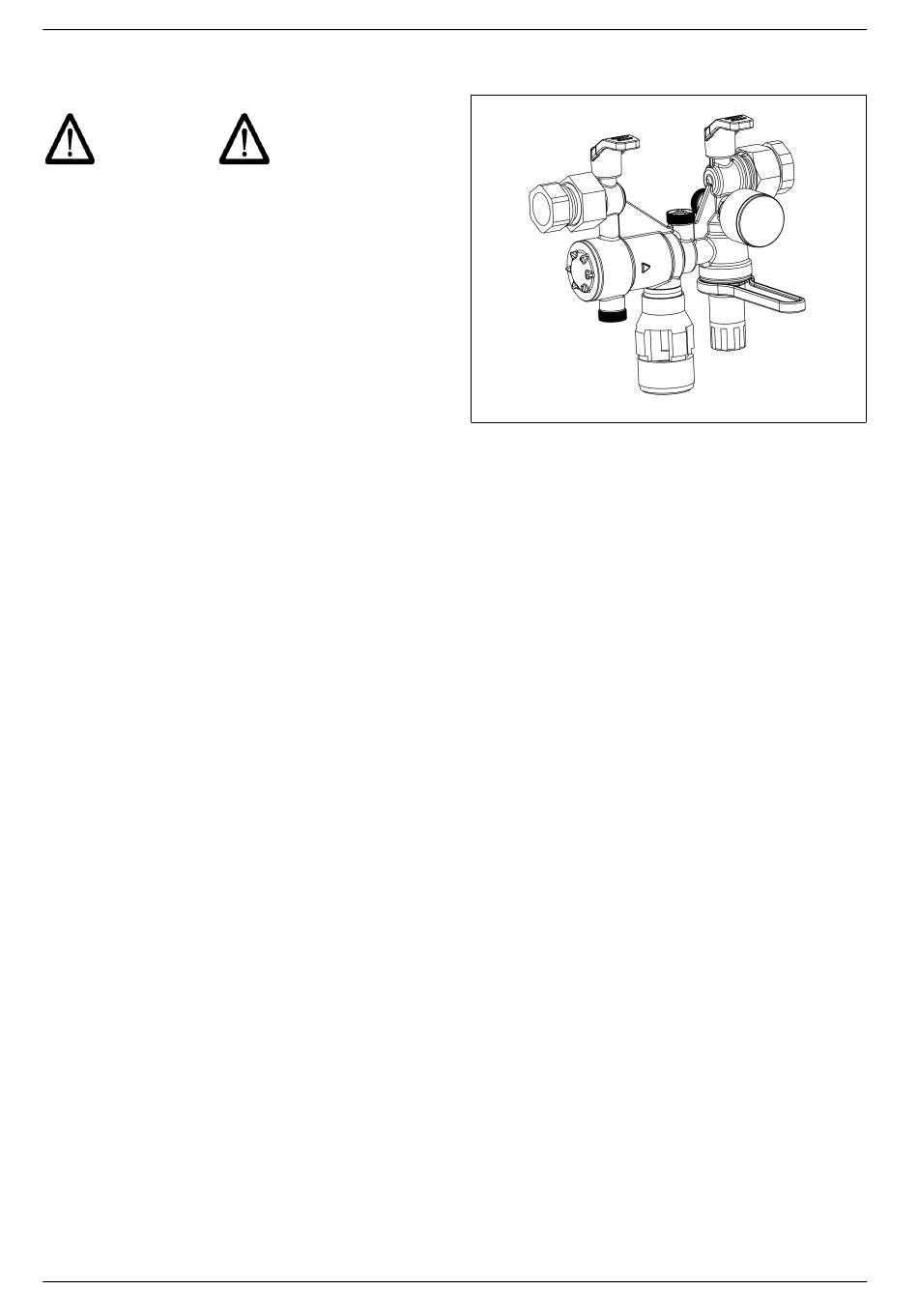

Fig. 23 : Remplacement de la cartouche du
– Dévisser la vieille cartouche du réduc-
teur de pression avec la clé à douille et
la retirer.
– Visser la nouvelle cartouche du réduc-
teur de pression avec la clé à douille et
la serrer à env. 8 Nm.
JUDO HEIFI-FÜL PLUS
réducteur de pression
15
