Schémas de montage
6

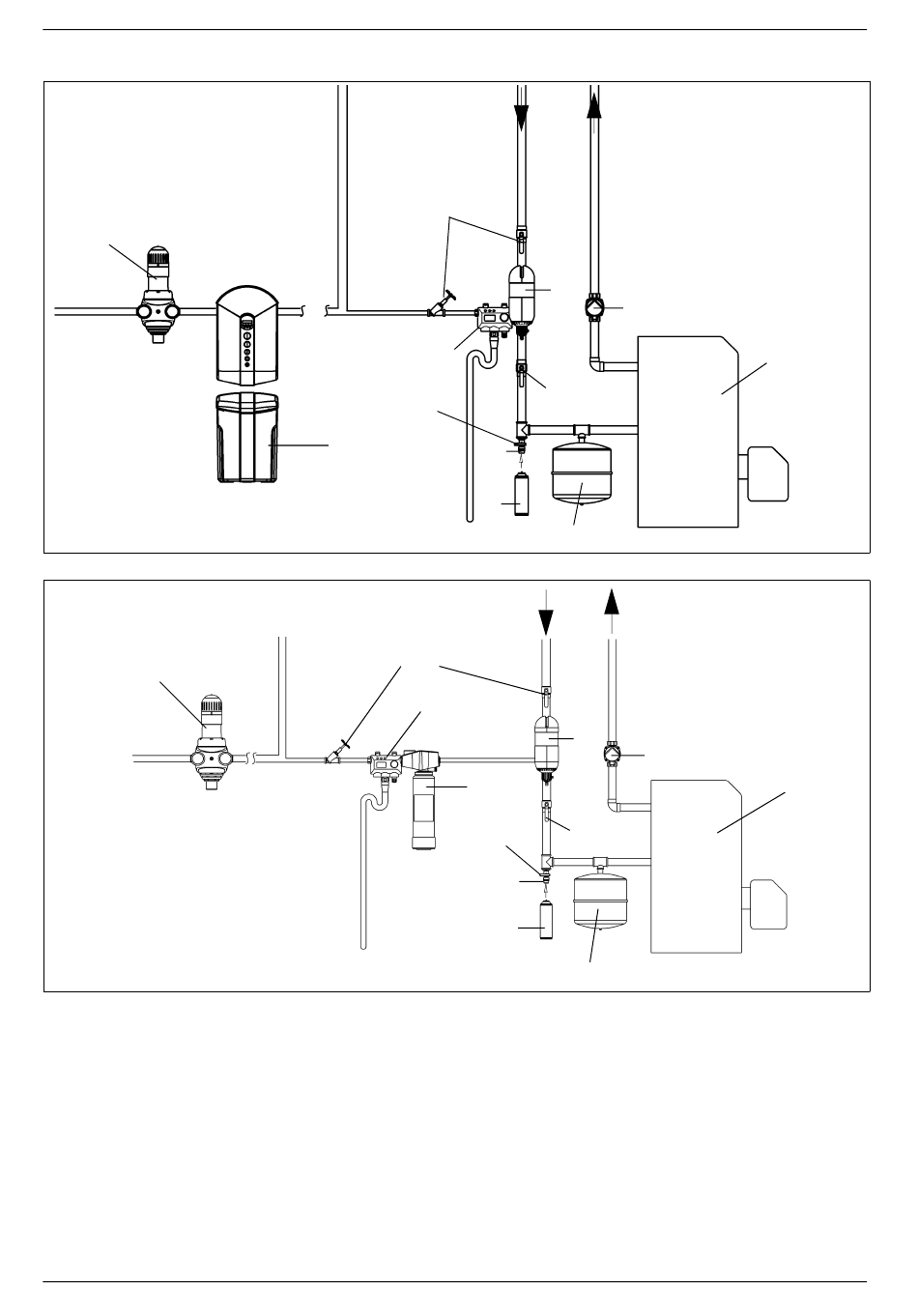

Fig. 2 :
JUDO HEIFI-FÜL PLUS avec installation d'adoucisseur d'eau (7) dans la ligne d'entrée
6
Fig. 3 :
JUDO HEIFI-FÜL PLUS avec installation d'adoucisseur d'eau (5) dans la ligne de chauffage
1 JUDO HEIFI-FÜL PLUS Station de réalimentation de circuit de chauffage
(réf. : 8060080)
2 JUDO HEIFI-TOP Filtre à rétrolavage avec système de purge (réf. : 8060031)
3 JUDO QUICK-AN Adaptateur pour remplir le nettoyant QUICK-DOS (réf. : 8838188)
4 JUDO QUICK-DOS Agent de nettoyage et protection de circuit chauffage
(réf. : 8838185/8838186)
5 JUDO HEIFI-REPURE 7500 Unité de déminéralisation de l'eau de remplissage
(réf. : 8068013)
ou JUDO HEIFI-RESOFT 12000 Unité d'adoucissement de l'eau de remplissage
(réf. : 8068012)
Installation
Retour du circuit
de chauffage
Vanne d'arrêt
1
Robinet
KFE
7
4
Retour du circuit de chauffage
Vanne d'arrêt
1
5
Robinet
KFE
JUDO HEIFI-FÜL PLUS
Départ du circuit de chauffage
2
Pompe de circulation
Vanne
d'arrêt
3
Vase d'expansion à membrane
Départ du circuit de chauffage
2
Pompe de circulation
Vanne
d'arrêt
3
4
Vase d'expansion à membrane
Chaudière
Chaudière
7
