iNSTAllATioN dU BoîTieR ARRiÈRe
rEMarQuEs iMPortantEs :
la JBl SYNTHeSiS SCl-2 requiert une profondeur de paroi minimale de 152 mm (6 pouces).
La SCL-2 est une grande enceinte lourde. L'installation sera plus facile et plus sûre à deux personnes. Nous suggérons
fortement de recruter un aide pour installer ce produit.
Le filtre avec le connecteur Molex est à une extrémité du boîtier arrière. Veillez à orienter le boîtier arrière correctement
afin d'obtenir l'alignement de pavillon (pavillon en haut, en bas, à gauche, à droite) et l'orientation d'enceinte souhaités
avant de découper la cloison sèche existante ou d'installer le boîtier arrière (figure 12).
Pour un montage avec orientation verticale, la SCL-2 doit se trouver entre deux montants de paroi.
Si vous devez couper des montants de paroi existants, vérifiez préalablement qu'ils ne sont pas porteurs.
8
1
2
3
6
1
caVité dEs BornEs
2
Patins dE MoussE antiViBration
3
Vis dE rEnfort - nE Pas touchEr !
4
caLE En Bois Pour Vis dE fiXation
5
câBLEs d'EntréE
6
BarrEs dE MontagE
7
rEnfort dE caisson

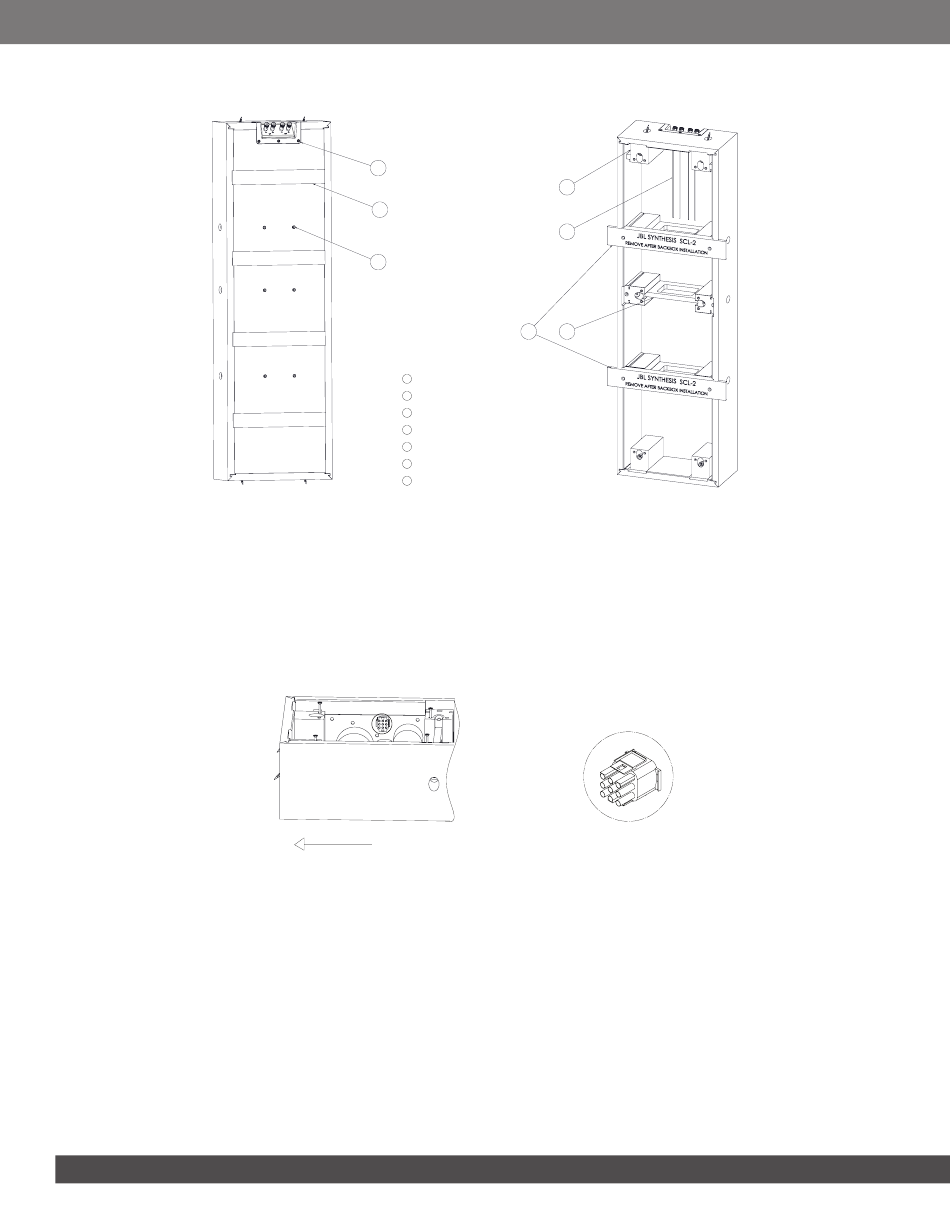

Figure 11
EXTRÉMITÉ PAVILLON
Figure 12
4
5
7
