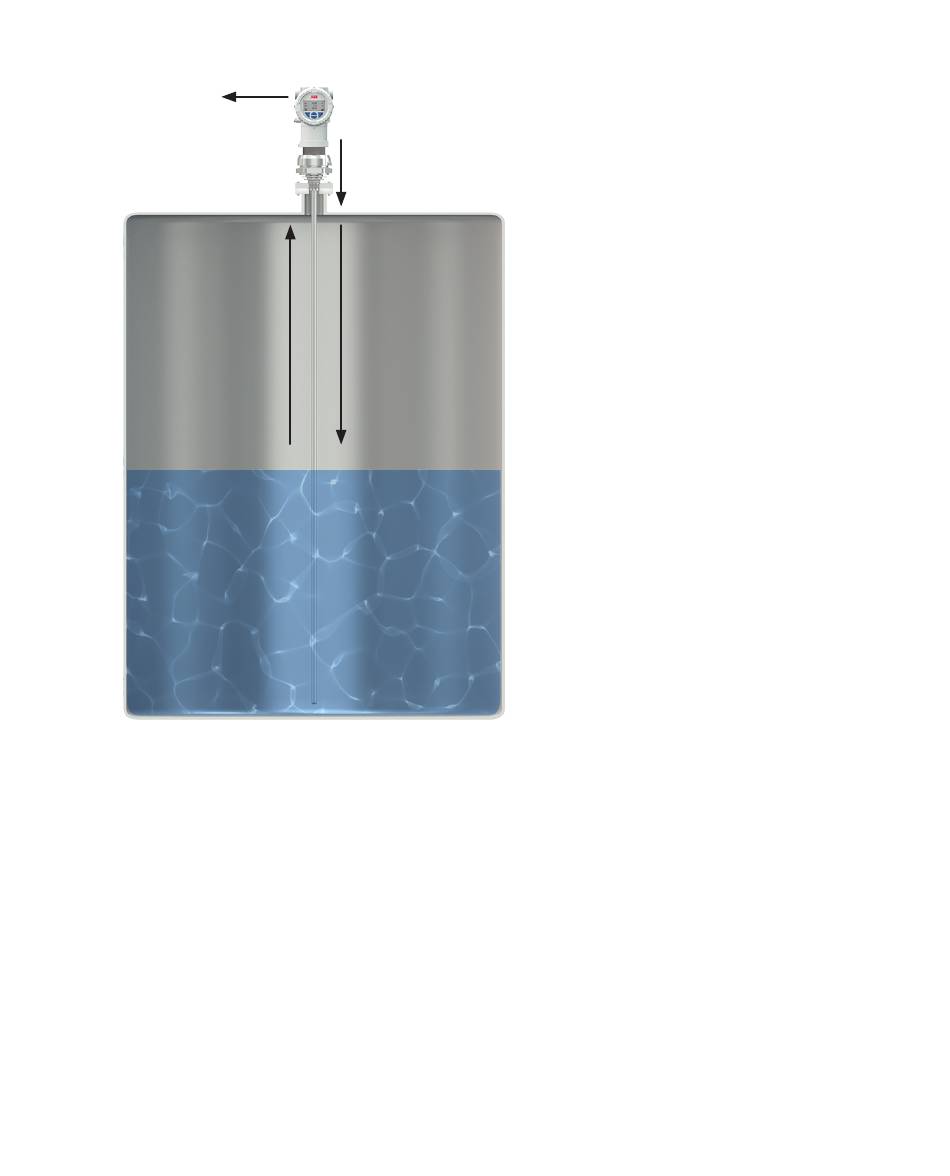

Figure 1
Le cycle de prélèvement des mesures
La tête transmet une très courte impulsion de l'énergie des micro-ondes par le coupleur jusqu'à la
sonde 1. Cette impulsion parcourt la longueur de la sonde 2 et lorsqu'elle est en contact avec la surface
du produit, une partie de l'énergie est réfléchie et revient au coupleur 3. Quand l'énergie réfléchie atteint
le coupleur, elle est détectée par l'électronique 4. En mesurant la durée écoulée entre l'impulsion initiale
et l'impulsion réfléchie, l'électronique peut calculer le niveau du produit 5.
Puisque l'énergie des micro-ondes se déplace à la vitesse de la lumière, un cycle complet de mesures est
constitué de plusieurs milliers d'impulsions. L'électronique fait appel à la technique de l'échantillonnage
de la réflectométrie dans le domaine temporel (RDT) pour reconstruire, à partir de ces nombreuses
impulsions, une forme d'onde que le microprocesseur peut traiter (cf. la rubrique « » à la page 71).
Les cycles de mesure sont constitués de cinq fois chaque seconde (selon la configuration et la longueur
de la sonde) et les résultats sont traités avant de générer une sortie de courant proportionnelle au
niveau du produit.
8
Guide d'utilisation
5
4
1
3
2
