Manuel d'installation : Schéma de montage global

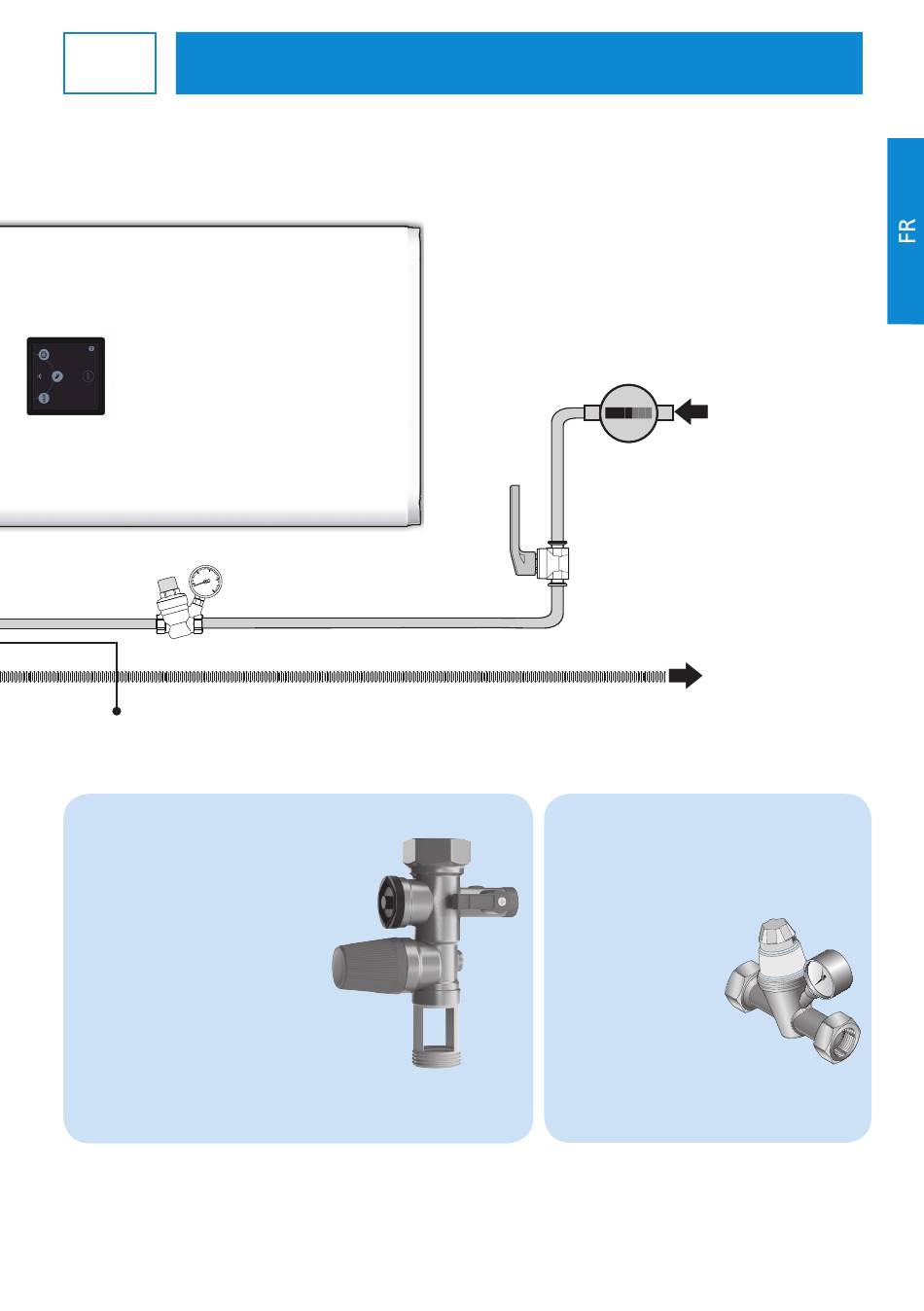

Schéma général d'installation
Exemple avec un chauffe-eau horizontal mural :
Sortie
eau chaude
Arrivée
eau froide
Groupe
de sécurité
Groupe de sécurité
Le groupe de sécurité est un accessoire
obligatoire. Son rôle est de maintenir à
l'intérieur du chauffe-eau une pression
inférieure à 0,7 MPa (7 bar) pour éviter
l'explosion de celui-ci (il remplit donc le
même rôle qu'une soupape sur une cocotte
minute).
Le groupe de sécurité laisse donc s'échapper
de l'eau lorsque le chauffe-eau est en fonc-
tionnement. Cet écoulement peut repré-
senter jusqu'à 3% du volume du chauffe
eau par cycle de chauffe.
Attention : le groupe de sécurité doit tou-
jours être raccordé directement à l'entrée
eau froide du ballon. Rien ne doit être
installé entre le groupe de sécurité et le
chauffe eau. (aucune vanne , pas de réduc-
teur de pression ...)
Réducteur
de pression
UNIQUEMENT CAPACITÉS 40, 65 ET 80 L
000 0000
Compteur d'eau
Robinet général
d'arrivée d'eau froide
Réducteur de pression
Le réducteur de pression est un accessoire
supplémentaire qui doit être installé à la sortie
de votre compteur d'eau si la pression d'eau
de votre habitation s'avère supérieure à 0,5 MPa (5 bar).
Il évitera que la soupape
du groupe de sécurité
ne s'ouvre de manière
intempestive
lorsque
chauffe-eau n'est pas en
fonctionnement.
Pour connaître la pression
d'eau dans votre habitation
vous pouvez vous rensei-
gner auprès de votre four-
nisseur d'eau.
Attention : le réducteur de pression ne doit
jamais être placé entre le groupe de sécurité
et la cuve du chauffe eau
Arrivée d'eau
réseau
Évacuation
eaux usées
(égouts)
le
9
