Manuels Connexes pour Lincoln Electric INVERTEC 400TP
Sommaire des Matières pour Lincoln Electric INVERTEC 400TP

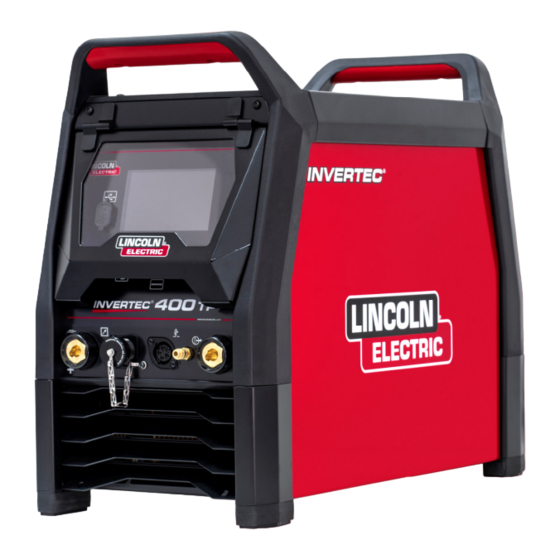

- Page 1 IM3179 05/2023 REV01 ® INVERTEC 400TP MANUEL D’UTILISATION FRENCH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Pologne www.lincolnelectric.eu...
- Page 2 12/05 NOUS VOUS REMERCIONS ! Nous vous remercions d’avoir choisi la QUALITÉ des produits Lincoln Electric. Vérifiez que ni l’équipement ni son emballage ne sont endommagés. Toute réclamation pour matériel endommagé doit être immédiatement notifiée à votre revendeur. ...
- Page 3 Caractéristiques techniques INDEX INVERTEC ® 400TP K14390-1 ALIMENTATION Tension d’entrée U Classe CEM INVERTEC ® 400TP 400 V ± 15 %, triphasé 1eff 1max INVERTEC ® 400TP 16,9 A 24,9 A Puissance absorbée pour un Intensité d’alimentation I PF(400 V) 1max cycle nominal 4,0 kVA (à...
- Page 4 Informations sur l'ECO design L'équipement a été conçu pour être conforme à la directive 2009/125/CE et au règlement 2019/1784/UE. Efficacité et consommation d'énergie au repos : Efficacité en cas de consommation Index d'énergie maximale / consommation Modèle équivalent d'énergie au repos K14390-1 INVERTEC ®...
- Page 5 Utilisation typique du gaz pour les équipements MIG/MAG : Positif d'électrode CC Diamètre Débit de Type de Dévidoir du fil Gaz de protection Courant Tension matériel (m/min) [mm] [l/min] Carbone, acier 0,9 ÷ 1,1 95 ÷ 200 18 ÷ 22 3,5 –...
- Page 6 être respectées. L’opérateur doit installer et utiliser l’équipement conformément aux instructions de ce manuel. Si des perturbations électromagnétiques se produisent, l’opérateur doit mettre en place des mesures visant à les éliminer, avec l’aide de Lincoln Electric si besoin est.
- Page 7 équipement. Le non-respect des mesures de sécurité peut causer des blessures graves, voire mortelles, ou des dommages matériels. Lisez attentivement la signification des symboles de sécurité ci-dessous. Lincoln Electric décline toute responsabilité en cas d'installation, d'utilisation ou de maintenance effectuées de manière non conforme.
- Page 8 LES ÉTINCELLES PEUVENT ENTRAÎNER UN INCENDIE OU UNE EXPLOSION : Éloignez toute matière inflammable de la zone de soudage et assurez-vous qu’un extincteur est disponible à proximité. Les étincelles et les projections peuvent aisément s’engouffrer dans les ouvertures les plus étroites telles que des fissures.
- Page 9 Introduction ® Les postes de soudage INVERTEC 400TP permettent le Le pack complet contient les éléments suivants : soudage : Câble de masse - 5 m, GTAW (TIG), Tuyau de gaz - 1,5 m, SMAW (manuel à l'électrode enrobée) ...
- Page 10 7. Prise de sortie négative pour le circuit de soudage : Raccordements de sortie En fonction du procédé de connexion : Se reporter aux points [3] et [7] des figures ci-dessous. Procédé Symbole Description Commandes et caractéristiques de fonctionnement GTAW Torche TIG Porte-électrode avec câble SMAW...
- Page 11 13. Support de torche TIG : Poignée de la torche TIG Procédure pour commencer le soudage selon le procédé rotative. GTAW : Mettre l'appareil hors tension. Raccorder la torche GTAW à la prise de sortie [7]. Raccorder le câble de masse à la prise de sortie [3]. ...
- Page 12 Gougeage Branchement du gaz ® L'INVERTEC 400TP ne comprend pas le porte-torche avec fil nécessaire pour le gougeage, mais celui-ci peut AVERTISSEMENT être acheté séparément. Voir le chapitre « Accessoires ». Une BOUTEILLE DE GAZ endommagée peut exploser. Procédure de début du procédé de gougeage : ...
- Page 13 Transport et levage Maintenance AVERTISSEMENT AVERTISSEMENT La chute du matériel risque d’occasionner Pour toute activité de réparation, modification ou blessures d’endommager maintenance, il est conseillé de contacter le centre l’appareil. d’assistance technique local Lincoln Electric. La garantie du fabricant deviendra nulle et non avenue en cas de toute réparation et modification réalisée par un service ou personnel non autorisé.
- Page 14 Notre enjeu est de répondre aux besoins de nos clients et de dépasser leurs attentes. Lincoln Electric est à votre disposition pour répondre à vos demandes de conseils et d'informations sur l’utilisation de nos produits. Nous répondons à...
- Page 15 Ne pas utiliser cette liste de pièces de rechange pour un appareil si sa référence n’est pas dans la liste. Contacter le service d’entretien de Lincoln Electric pour toute référence non listée. Utiliser la vue éclatée et le tableau de références des pièces ci-dessous pour déterminer l’emplacement de la pièce en fonction de la référence de votre équipement.
- Page 16 Accessoires TORCHES TIG PREMIUM REFROIDIES PAR AIR 5 mt 8 mt PROTIG IIIS 10 RL W000382715-2 W000382716-2 PROTIG IIIS 20 RL W000382717-2 W000382718-2 PROTIG IIIS 30 RL W000382719-2 W000382720-2 PROTIG IIIS 40 RL W000382721-2 W000382722-2 PROTIG NGS 10 EB W000278394-2 W000278395-2 PROTIG NGS 20 EB W000278396-2...
- Page 17 Schéma de raccordement Français Français...
- Page 18 Schéma dimensionnel Français Français...
