Possibilités de branchement électrique
AK
2
1
STAND-BY
3
2
4
1
5
6
REG+E-PROG
82

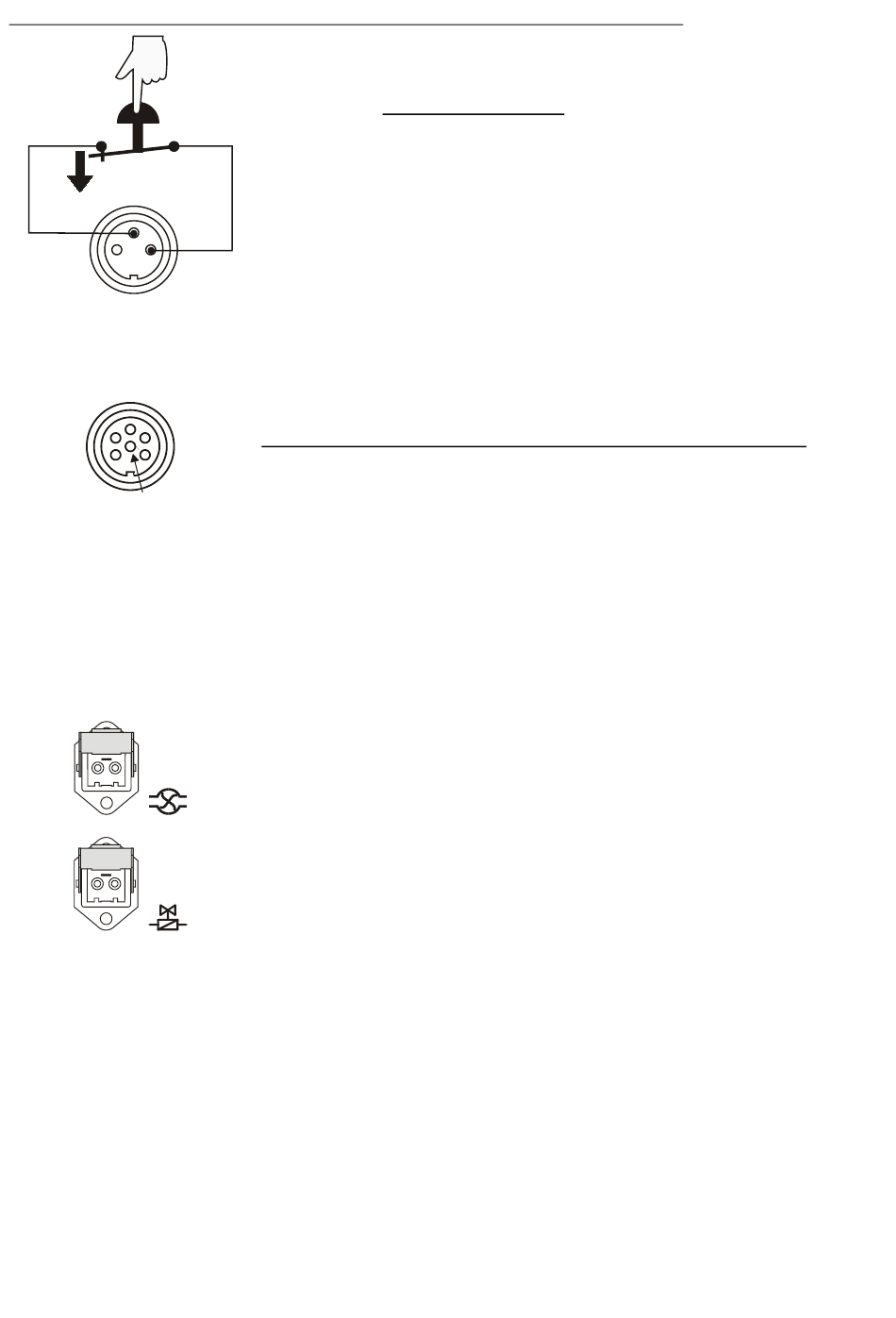

Prise pour entrée STAND-BY (pour arrêt externe)
Câblage:
Description des fonctions page 75
3
Prise programmateur / enregistreur
Pin
1 Sortie tension canal 1
2 Sortie tension canal 2
3 Gnd pour sorties
4 Entrée programmateur EPROG
5 Sortie courant canal 3
6 Gnd pour programmateur
Prises de commande (13, 14)
Sur la prise de commande (13) il n'y a pas de courant quand le
thermostat est sur OFF.
sur cette prise on peut brancher p.e. un moteur de pompe externe.
Tension de sortie : 230 V∼ / max. 1.25 A
Sur cette prise de commande (14) on peut brancher une vanne
électromagnétique pour résoudre différent problème.
Fusible M 1.25 A
Pin
Signal
1
non câblé
2
5 V / DC
3
0 V
0 V
Signal
0 ... 10 V
0 ... 10 V
0 V
0 ... 10 V /
0 ... 20 mA
0 ... 20 mA / 4 ... 20 mA
