Variateurs de fréquence iC2-Micro
Manuel de configuration

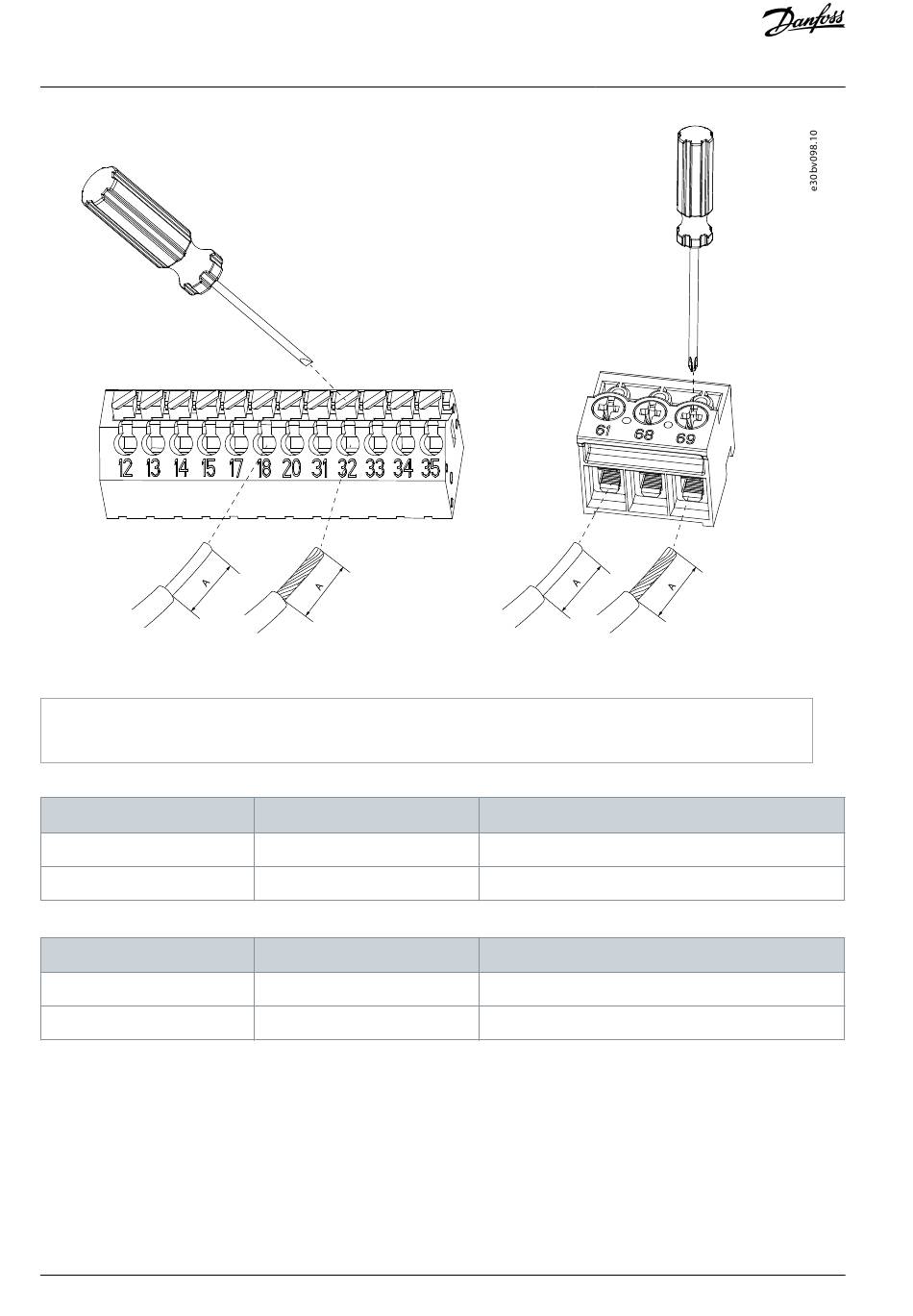

Illustration 41: Insertion des fils dans le connecteur
1 Borne E/S
2 Borne RS485
Tableau 52: Dimensionnement des câbles pour la borne d'E/S
Type de câble
Solide
Souple avec embout
Tableau 53: Dimensionnement des câbles pour la borne RS485
Type de câble
Solide
Souple avec embout
7.10.6 Raccordement du blindage de câble
Le blindage de câble doit être parfaitement en contact avec la bride CEM sur la plaque CEM. L'isolation du câble doit être enlevée et
le blindage de câble doit être dégagé sur toute la longueur. Évitez les queues de cochon.
76 | Danfoss A/S © 2022.07
(1)
2
Section [mm (AWG)]
0,2–1,5 (24–16)
0,2–1,5 (24–16)
2
Section [mm (AWG)]
0,25–1,5 (24–16)
0,25–1,5 (24–16)
(2)
Longueur de dénudage A [mm (po)]
8,5–9,5 (0.33–0.37)
8,5–9,5 (0.33–0.37)
Longueur de dénudage A [mm (po)]
5–6 (0,20–0,24)
5–6 (0,20–0,24)
AJ402315027937fr-000101 / 130R1239
Considérations relatives à
l'installation électrique
