4. Sélectionnez la cinquième (Fig. 19).
5. Tirez lentement la déneigeuse en arrière en serrant
progressivement la manette de commande de traction
vers la poignée.
Remarque : Le réglage est correct si les roues cessent
de tourner quand le bout de la manette de commande de
traction est à une distance de 7,6 à 10,2 cm de la
poignée (Fig. 10).
6. Corrigez la position du contre-écrou à embase, le cas
échéant, pour obtenir le bon écartement entre le haut de
la poignée et le bas de la manette de commande de
traction.
Montage de la tringlerie de
commande de tarière/roue
hélice
1. Vissez un écrou à embase (embase vers le bas) sur la
tige de commande supérieure située sur le côté droit de
l'ensemble mancheron (Fig. 11).

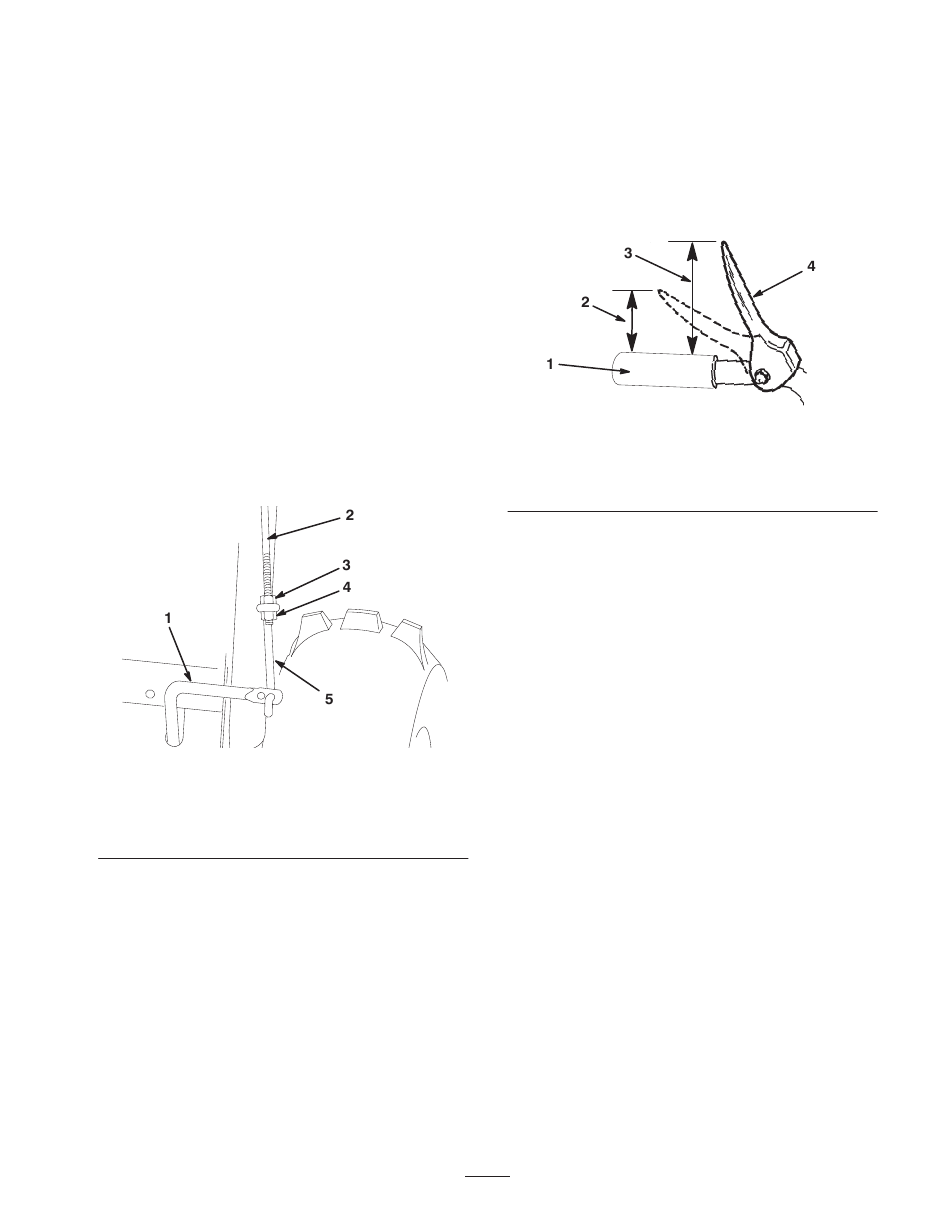

Figure 11
1. Tige de commande
inférieure
2. Tige de commande
supérieure
2. Passez la tringle inférieure dans le trou extérieur de la
tige de commande inférieure (Fig. 11).
3. Insérez la tige de commande supérieure dans la boucle
de la tringle inférieure (Fig. 11).
m-2676
3. Ecrou à embase
4. Contre-écrou à embase
5. Tringle inférieure
11
4. Vissez un contre-écrou à embase (embase vers le haut)
sur le bas de la tige de commande supérieure, sous la
boucle de la tringle inférieure (Fig. 11).
5. Vérifiez la distance entre l'extrémité de la manette de
tarière/roue hélice et la poignée du mancheron.
L'écartement doit être d'environ 10,2 centimètres,
comme illustré dans la Figure 12.
Figure 12
1. Poignée
2. 5 cm
3. 10,2 cm environ
6. Serrez lentement la manette de commande de
tarière/roue hélice vers la poignée.
Remarque : La résistance augmente de manière
perceptible lorsque la courroie d'entraînement de
tarière/roue hélice devient tendue (à peu près à
mi-course de la manette). Le réglage est correct si la
résistance commence à augmenter quand le bout de la
manette de commande de tarière/roue hélice se trouve à
5 cm de la poignée (Fig. 12).
Remarque : Si la résistance n'augmente pas de manière
perceptible, déposez le couvercle de courroie, comme
expliqué à la rubrique Remplacement de la courroie
d'entraînement de tarière/roue hélice, page 25, points 1
à 3. Mesurez un écartement de 5 cm au-dessus de la
poignée, au point où le mou est éliminé de la courroie.
7. Corrigez la position de l'écrou à embase et du
contre-écrou à embase (Figure 11) le cas échéant, pour
obtenir le bon écartement entre le haut de la poignée et
le bas de la manette de commande de tarière/roue
hélice.
8. Resserrez fermement les écrous.
m-2628
4. Manette de commande de
tarière/roue hélice
