Raccordement électrique
42
Outils/accessoires nécessaires :
• Pour les appareils avec un verrou de couvercle : clé à six pans d' o uv. de 3
• Pince à dénuder
• En cas d' u tilisation de câbles torsadés : il faut une extrémité préconfectionnée pour
chaque fil à raccorder.

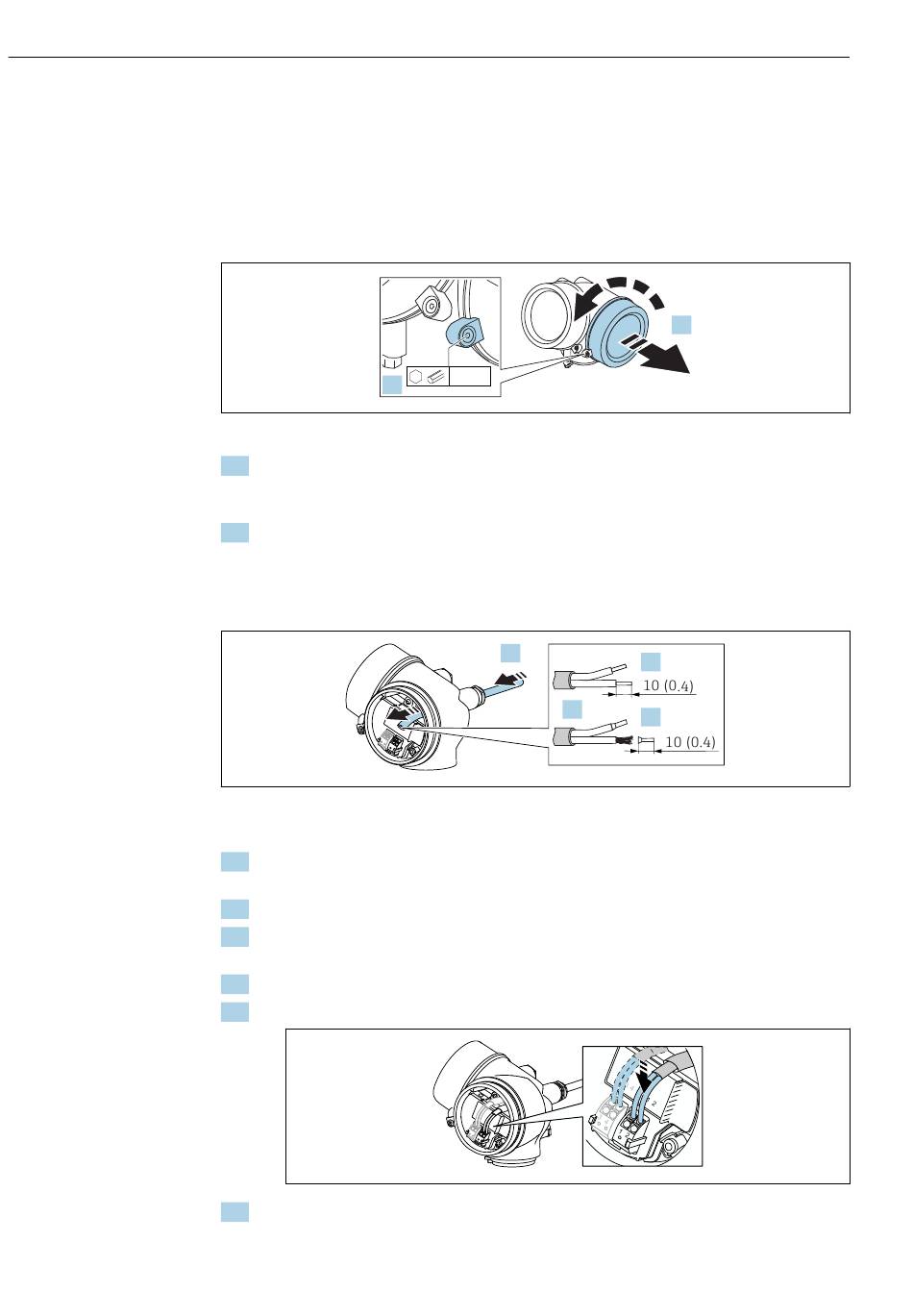

7.2.1 Ouverture du couvercle
1.
1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de
raccordement à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le
sens inverse des aiguilles d' u ne montre.
2. Dévisser le couvercle du compartiment de raccordement et contrôler le joint de
couvercle ; le remplacer si nécessaire.
7.2.2 Raccordement
 23 Unité de mesure : mm (in)
1. Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la
bague d' é tanchéité de l' e ntrée de câble.
2. Retirer la gaine de câble.
3. Dénuder les extrémités de câble 10 mm (0,4 in). Dans le cas de fils toronnés : sertir
en plus des embouts.
4. Serrer fermement les presse-étoupes.
5. Raccorder le câble conformément à l' a ffectation des bornes.

6. En cas d' u tilisation de câbles blindés : raccorder le blindage du câble à la borne de
terre.
3 mm
1.
2.
Levelflex FMP55 HART
2.
3.
3.
