TI01003F/00/FR/21.17
71386601
Products
Information technique

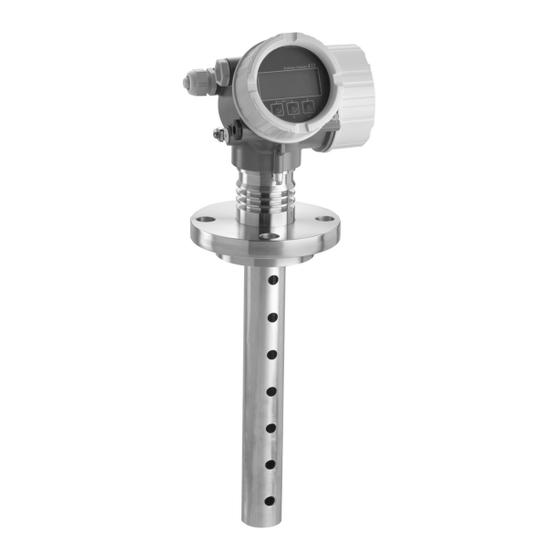

Levelflex FMP55
Radar de niveau filoguidé
Mesure d' i nterface sur liquides
Domaine d'application
• Sonde à tige, à câble ou coaxiale
• Raccord process : bride
• Température de process : –50 ... +200 °C (–58 ... +392 °F)
• Pression de process : –1 ... +40 bar (–14,5 ... +580 psi)
• Gamme de mesure maximale : tige 4 m (13 ft) ; câble 10 m (33 ft) ; coaxiale
6 m (20 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; agrément
Marine ; EN10204-3.1
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Hardware et software développés selon IEC 61508 (jusqu' à SIL3)
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Test de validité simple pour SIL
• Heartbeat Technology™
