Raccordement électrique
34

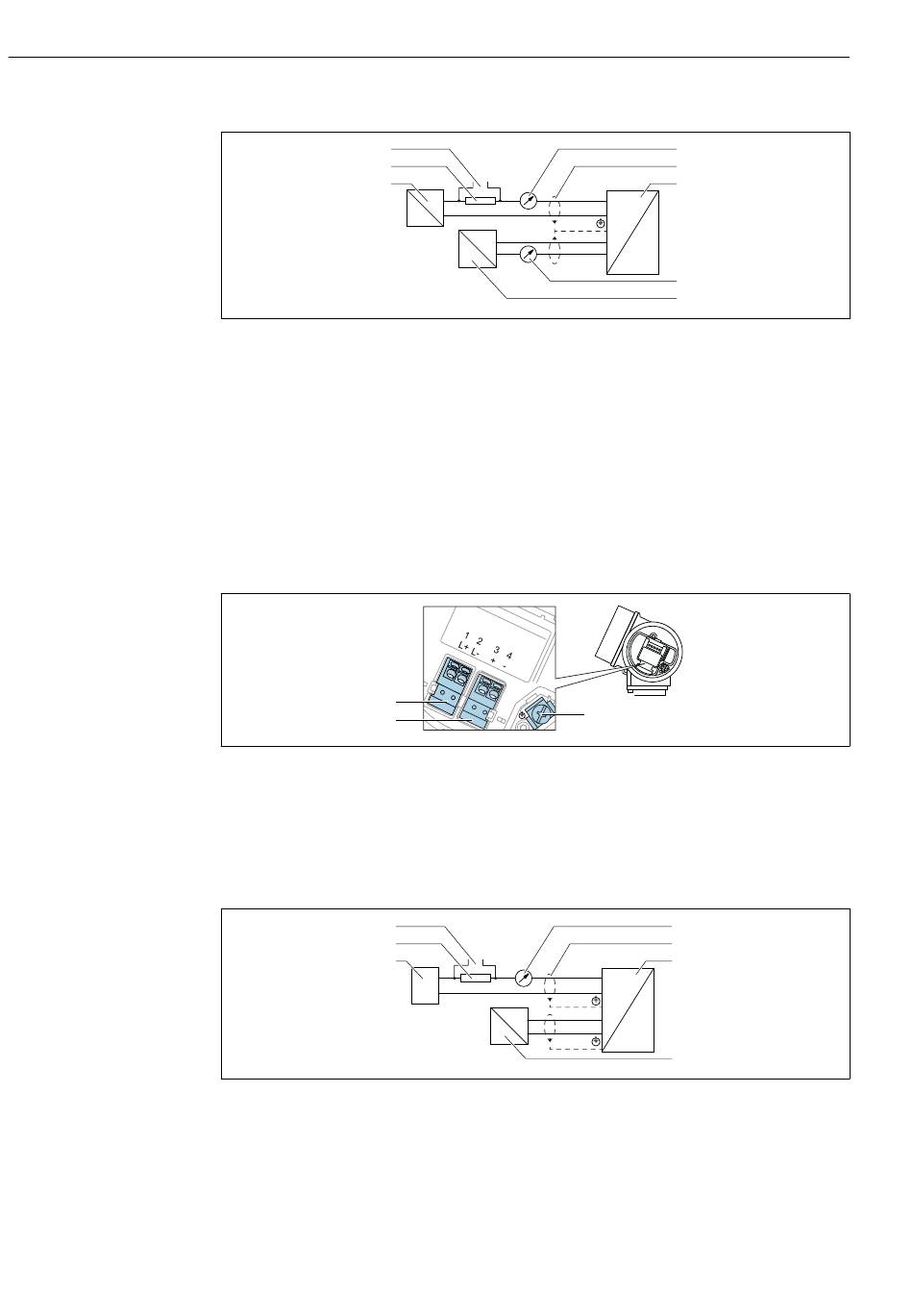

Schéma de principe, 2 fils : 4 ... 20 mAHART, 4 ... 20 mA
3
2
1
 13 Schéma de principe, 2 fils : 4 ... 20 mAHART, 4 ... 20 mA
1 Barrière active pour alimentation électrique (p. ex. RN221N), sortie courant 1 ; tenir compte de la tension aux
bornes
2 Résistance pour communication HART (≥ 250 Ω) ; tenir compte de la charge limite
3 Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
4 Instrument analogique ; tenir compte de la charge limite
5 Blindage de câble : respecter la spécification de câble
6 Appareil de mesure
7 Instrument analogique ; tenir compte de la charge limite
8 Barrière active pour alimentation électrique (p. ex. RN221N), sortie courant 2 ; tenir compte de la tension aux
bornes
Affectation des bornes, 4 fils : 4 ... 20 mA HART, 10,4 ... 48 V
2
1
 14 Affectation des bornes, 4 fils : 4 ... 20 mA HART, 10,4 ... 48 V
1 Raccordement 4 ... 20 mA HART (actif) : bornes 3 et 4
2 Raccordement, tension d' a limentation : bornes 1 et 2
3 Borne pour blindage de câble
Schéma de principe, 4 fils : 4 ... 20 mA HART (10,4 ... 48 V
3
2
1
 15 Schéma de principe, 4 fils : 4 ... 20 mA HART (10,4 ... 48 V
1 Unité d' e xploitation, par ex. API
2 Résistance pour communication HART (≥ 250 Ω) ; tenir compte de la charge limite
3 Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
4 Instrument analogique ; tenir compte de la charge limite
5 Blindage de câble : respecter la spécification de câble
6 Appareil de mesure
7 Tension d' a limentation ; respecter la tension aux bornes, respecter les spécifications de câble
+ +
1
- -
2
+ +
3
- -
4
3
DC
+
3
-
4
L+
1
L-
2
)
DC
Levelflex FMP55 HART
4
5
6
I
Y
7
8
DC
)
DC
4
5
6
I
Y
7
