Installation électrique
Raccordement des sorties relais

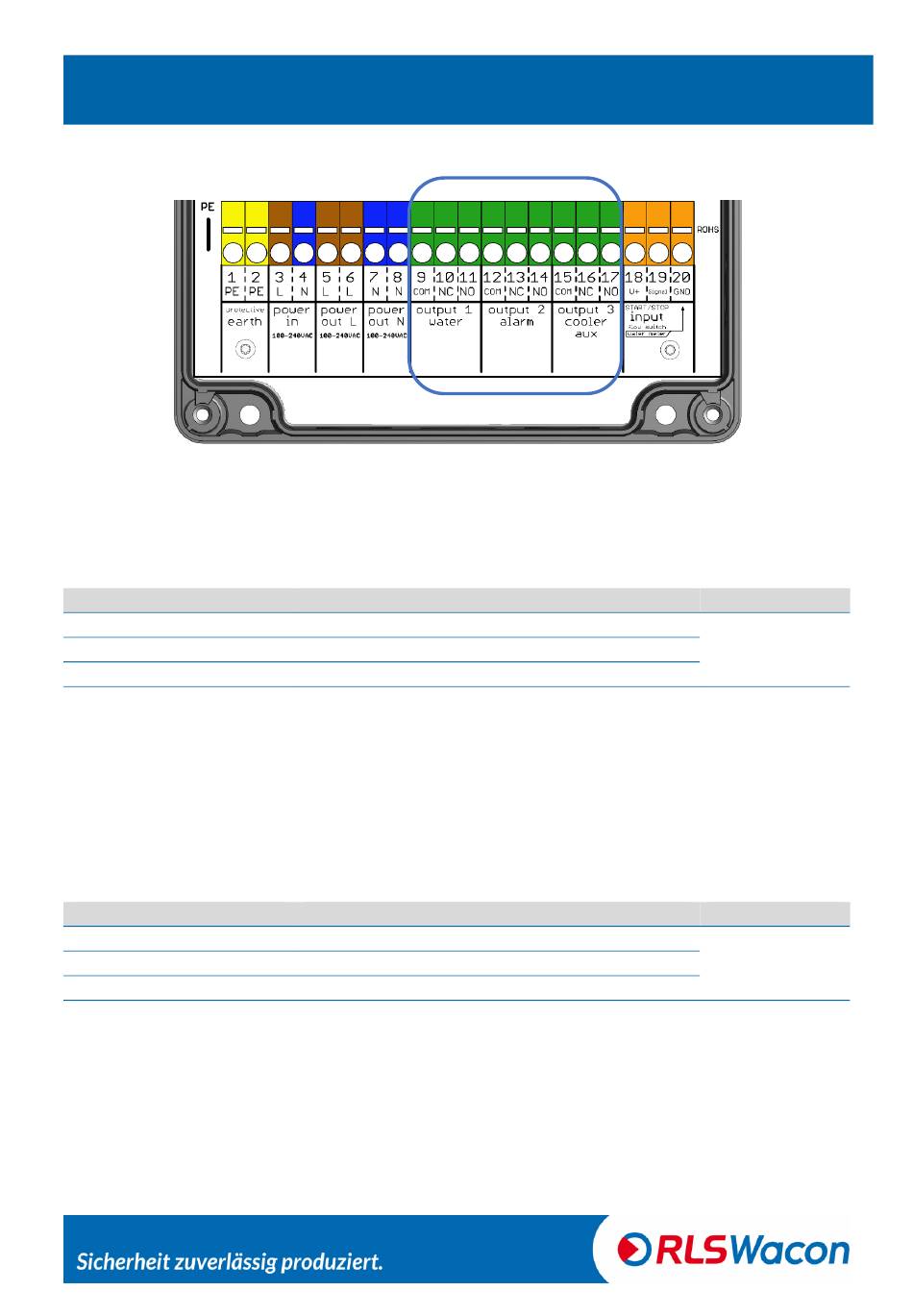

Illustration : Bornes pour le raccordement des sorties relais (bord bleu)
Les relais sont conçus comme contacts inverseurs, avec une connexion commune et les sorties de
commutation NC et NO.
Output 1 water (relais 1) : affichage de la dureté de l'eau
Désignation des bornes
9 COM
10 NC
11 NO
Sortie 1 / fonction relais 1 (affichage de la dureté de l'eau) :
Si la valeur mesurée de l'échantillon est inférieure à la valeur limite définie dans SYCON, le relais 1
devient inactif et établit une liaison entre COM et NC. Par ailleurs, le symbole R1 ne s'affiche pas à
l'écran.
Si la valeur mesurée de l'échantillon dépasse la valeur limite définie dans SYCON, le relais 1 se
déclenche et établit une liaison de COM à NO. De plus, le symbole R1 s'affiche en noir.
Output 2 alarm (relais 2) : message d'erreurs de l'appareil
Désignation des bornes
12 COM
13 NC
14 NO
Sortie 2 / fonction relais 2 (affichage de messages d'erreurs de l'appareil) :
En cas d'erreur de l'appareil ou si l'appareil est désactivé, le relais 2 est désactivé (connexion de COM
à NC). Par ailleurs, le symbole R2 ne s'affiche pas à l'écran.
Le relais 2 est activé lorsque l'appareil est en état exempt d'erreur (connexion de COM à NO) ce qui
permet d'éviter la rupture de câble. De plus, le symbole R2 s'affiche en noir.
© RLS Wacon GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de
Description
Relais 1 COM connecteur commun
Relais 1 NC
fermé hors tension
Relais 1 NO
ouvert hors tension
Description
Relais 2 COM connecteur commun
Relais 2 NC
fermé hors tension
Relais 2 NO
ouvert hors tension
Connexion
voir page 10
« capacité de
charge »
Connexion
voir page 10
« capacité de
charge »
