Installation électrique
Contact d'entrée

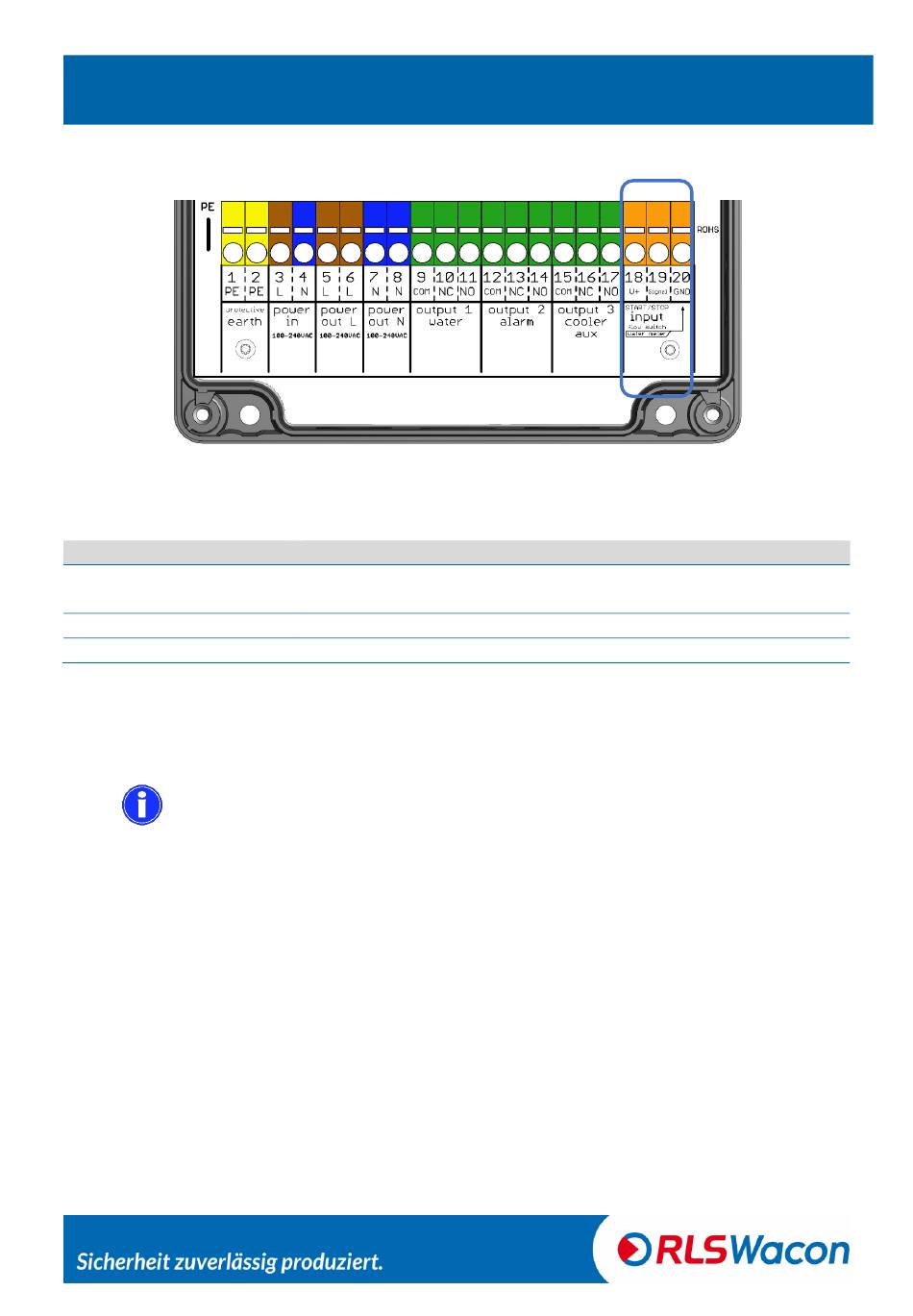

Illustration : Bornes pour le raccordement du contact d'entrée (bord bleu)
Start/Stop Input : Contact d'entrée de démarrage pour l'analyse / compteur d'eau / Moniteur de débit
/ réinitialisation d'intervalle
Désignation des bornes
18 V+
19 Signal
20 GND
Fonction du contact d'entrée :
Un Moniteur de débit ou d'autres interrupteurs libres de potentiel, ou un compteur d'eau, peuvent
être raccordés au contact d'entrée. Si le contact d'entrée est fermé, le symbole IN s'affiche en noir.
Vous trouverez de plus amples informations aux pages 25 à 28.
© RLS Wacon GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de
Description
+ 24 V de tension auxiliaire pour le raccordement de sorties libres
de potentiel
Entrée de signal
Mise à la terre pour le raccordement + 24 V
