Installation électrique

Raccordement des sorties relais

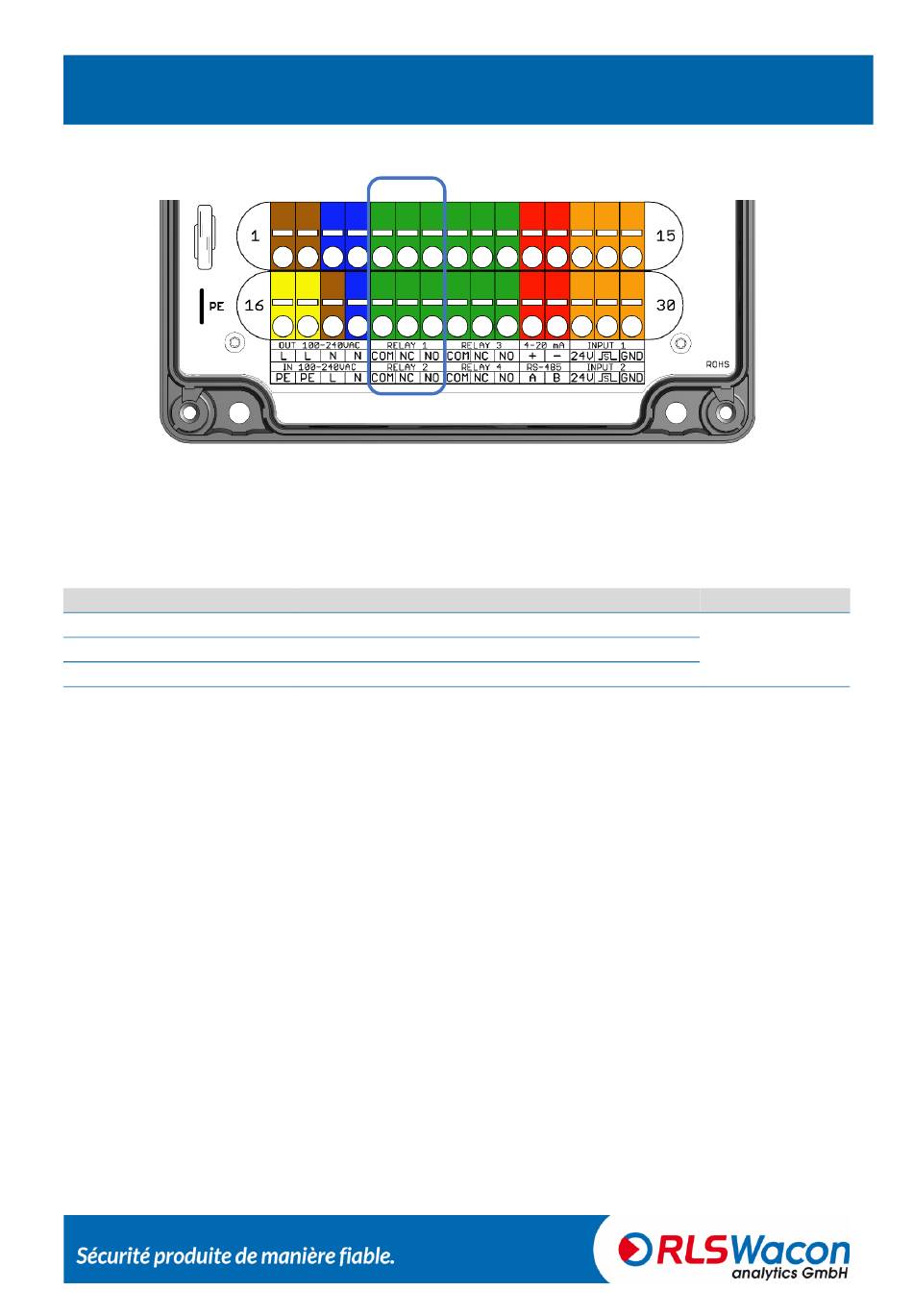

Figure : Bornes de raccordement des sorties relais (bordure bleue)
Les relais sont conçus comme contacts inverseurs, avec une connexion commune et les sorties de
commutation NC et NO.
RELAIS 1 (relais 1) : alarme de valeur limite 1 / (valeur limite supérieure 1)
Désignation des bornes
5 COM
6 O
7 NON
Relais 1 Valeur limite de fonction alarme 1 / (valeur limite supérieure 1)
Si la valeur de mesure de l'échantillon se trouve dans la plage nominale réglée dans le SYCON, le
relais 1 tombe et établit une liaison entre COM et NC. De plus, le symbole R1 n'est pas marqué sur
l'afficheur.
Si la valeur mesurée de l'échantillon dépasse la valeur limite 1 réglée dans SYCON (valeur limite
supérieure 1), le relais 1 s'enclenche et établit une liaison entre COM et NO. De plus, le symbole R1
est marqué en noir sur l'afficheur.
RLS Wacon analytics GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de info@rls-wacon.de
Description de la
Relais 1 COM point commun
Relais 1 NF normalement fermé
Relais 1 NO normalement ouvert
Branchement
voir page 10
"Capacité de
charge".
