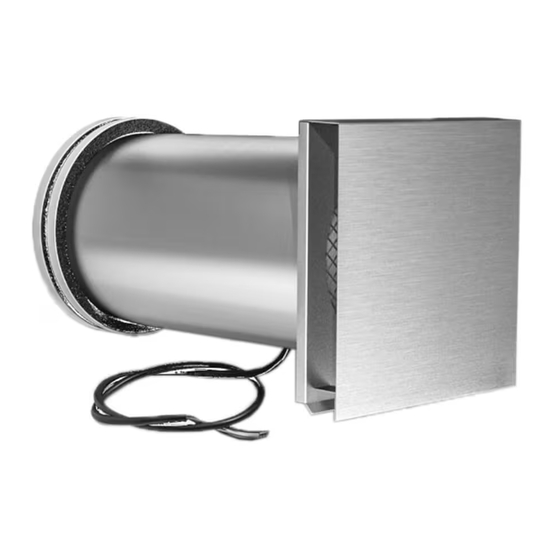

ZLR 1 / ZLR 2 Prime 24 V / 230 V
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
ISTRUZIONI PER IL MONTAGGIO
Lieferumfang
Elektrische Verschlussklappe
Teleskop-Mantelrohr
Kabel-Schutzhülse
Ausströmventil
(inkl. Montagering
wird für Montage des ZLR nicht
benötigt)
Wettergitter Prime
Selbstklebende Isolation für
Mantelrohr
Connection Box mit Y-Kabel
(nur bei Ausführung 24 V)
Benötigtes Werkzeug
ƒ
Anwendungsgerechte Dichtmasse
Doppelmeter / Massband
ƒ
Wasserwaage
ƒ
Messer / Schere
ƒ
©
Contenu de la livraison
Clapet de fermeture électrique
Tube gainé télescopique
Manchon de protection de câble
Soupape d'échappement
(avec anneau de montage
il n'est pas nécessaire pour le
montage du ZLR)
Grille d'aération Prime
Isolation autocollante pour
le tube gainé
Connection Box avec câble Y
(uniquement dans la version 24 V)
Outillage nécessaire
ƒ
Masse d'étanchéité appropriée à
l'application
Double-mètre / mètre ruban
ƒ
Niveau à bulle
ƒ
Couteau / ciseaux
ƒ
Volume di fornitura
Sportello di chiusura elettrico
Tubo a doppia parete telescopico
Bussola di protezione cavo
Valvola di uscita
(anello di montaggio incl.
non è necessario per il
montaggio dello ZLR)
Griglia di ventilazione Prime
Isolamento adesivo per tubo a
doppia parete
Connection Box con cavo a Y
(solo nella versione 24 V)
Attrezzi necessari
ƒ
Massa sigillante adatta all'
applicazione
Metro doppio / metro a nastro
ƒ
Livella
ƒ
Coltello / Forbici
ƒ
