ESAB Renegade ES 300i Manuel D'instructions
Masquer les pouces Voir aussi pour Renegade ES 300i:

Publicité

Liens rapides

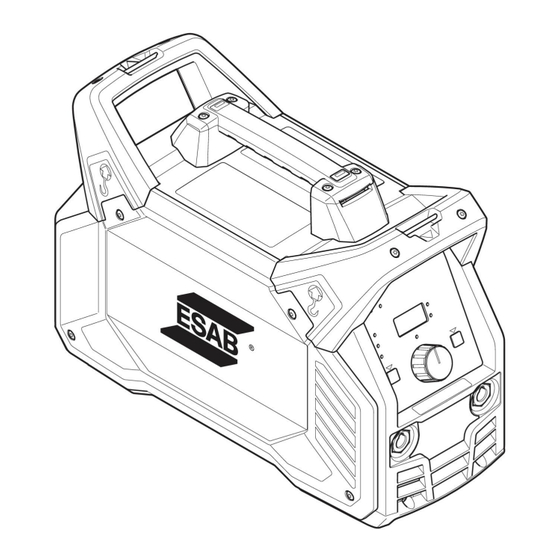

Renegade
ES 300i
Générateur d'alimentation de soudage à électrode
de 300 A
Manuel d'instructions
Valid for: serial no. 239-, 719-, 742-xxx-xxxx
0463 417 201 CA 20221013

Publicité

loading

Sommaire des Matières pour ESAB Renegade ES 300i

  • Page 1 Renegade ES 300i Générateur d’alimentation de soudage à électrode de 300 A Manuel d'instructions Valid for: serial no. 239-, 719-, 742-xxx-xxxx 0463 417 201 CA 20221013...
  • Page 2 DÉPANNAGE ....................CODES D’ERREUR ..................Description des codes d’erreur ............COMMANDE DE PIÈCES DE RECHANGE ..........DIAGRAMME ....................... RÉFÉRENCES POUR COMMANDE ..............34 ACCESSOIRES ....................35 Sous réserve de modifications techniques sans avertissement préalable. 0463 417 201 © ESAB AB 2022...
  • Page 3 Par ailleurs, le métal chaud peut entraîner des brûlures. Une formation sur l'utilisation adéquate des procédés et de l'équipement est donc essentielle pour éviter les accidents. Par conséquent : 0463 417 201 - 3 - © ESAB AB 2022...
  • Page 4 À la fin des opérations, inspectez la zone de travail pour vérifier l'absence d'étincelles ou de métal chaud(es) susceptibles de provoquer plus tard un incendie. Au besoin, utilisez des guetteurs d'incendie. 0463 417 201 - 4 - © ESAB AB 2022...
  • Page 5 ÉMANATIONS ET GAZ Les émanations et les gaz peuvent être inconfortables et nocifs, particulièrement dans les espaces confinés. Les gaz de protection peuvent provoquer une asphyxie. Par conséquent : 0463 417 201 - 5 - © ESAB AB 2022...
  • Page 6 Maintenez les portes, les panneaux, les protections et les couvercles bien fermés et solidement en place. Arrêtez le moteur ou le système d'entraînement avant d'installer ou de brancher l'unité. 0463 417 201 - 6 - © ESAB AB 2022...
  • Page 7 Assurez-vous que tous les dispositifs de sécurité et les capots soient en position et qu'ils sont maintenus en bon état. Utilisez l'équipement uniquement aux fins auxquelles il a été prévu. Ne le modifiez en aucune manière. 0463 417 201 - 7 - © ESAB AB 2022...
  • Page 8 Protection Devices" Responsabilité de l'utilisateur Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil.
  • Page 9 Protégez-vous les yeux et la peau. Utilisez un écran de soudage et portez des gants et vêtements de protection. • Protégez les personnes voisines par des rideaux ou écrans protecteurs. 0463 417 201 - 9 - © ESAB AB 2022...
  • Page 10 Ce produit est exclusivement destiné au soudage à l'arc. ESAB dispose d’un assortiment d'accessoires de soudage et d’équipement de protection personnelle. Pour obtenir des renseignements relatifs aux commandes, veuillez communiquer avec votre détaillant ESAB local ou visitez notre site Web. 0463 417 201 - 10 -...
  • Page 11 Aperçu L’ES 300i est un générateur d’alimentation de soudage destiné au soudage à électrode enrobée (soudage à électrode) et au soudage TIG. Les accessoires ESAB correspondant à ce produit sont répertoriés au chapitre « Accessoires » de ce manuel. Équipement La source d’alimentation est fournie avec : •...
  • Page 12 Température de transport -4 à +131 °F (-20 à +55 °C) -4 à +131 °F (-20 à +55 °C) Pression acoustique < 70 db (A) < 70 db (A) constante à vide Dimensions L × l × h 18,1 x 7,9 x 12,6 po 18,1 × 7,9 × 12,6 po (460 × 200 × 320 mm) (460 × 200 × 320 mm) 0463 417 201 - 12 - © ESAB AB 2022...
  • Page 13 Les équipements portant l'indication IP23 sont conçus pour un usage intérieur et extérieur. Classe d'application Le symbole indique que le générateur est conçu pour être utilisé dans les zones présentant un risque électrique élevé. 0463 417 201 - 13 - © ESAB AB 2022...
  • Page 14 B. Minimum de 200 mm (8 po) ATTENTION! Fixer l'équipement, surtout lorsque le sol est inégal ou en pente. Instructions de levage Le levage mécanique doit se faire par les deux poignées extérieures. 0463 417 201 - 14 - © ESAB AB 2022...
  • Page 15 / mm² / mm² / mm² / m² / m² / 4 × 12 A 4 × 15 A 4 × 16 A 4 × 16 A 4 × 16 A 3 × 10 A 3 × 10 A Courant maximal MMA/électrode (SMAW) 30,2 A 17,0 A 16,0 A 16,0 A 14,0 A 29,0 A 28,0 A 0463 417 201 - 15 - © ESAB AB 2022...
  • Page 16 Voir la section Tailles de fusible et section minimale des câbles recommandées. 0463 417 201 - 16 - © ESAB AB 2022...
  • Page 17 11. Assurez-vous que l’écran de protection est installé correctement sur l’intérieur du panneau latéral (E). 12. Réinstallez le panneau latéral (F). 13. Serrez les vis sur le panneau latéral à un couple de 26,6 ± 2,7 po-lb (3 ± 0,3 Nm). 0463 417 201 - 17 - © ESAB AB 2022...
  • Page 18 4 INSTALLATION Triphasée Monophasée ATTENTION! Si l’alimentation est monophasée, le terminal L3 est alimenté, même s’il n’est pas branché. Assurez-vous que le terminal L3 est débranché. 0463 417 201 - 18 - © ESAB AB 2022...
  • Page 19 4 INSTALLATION 0463 417 201 - 19 - © ESAB AB 2022...
  • Page 20 Panneau de réglage Interrupteur Marche/Arrêt de la tension d’alimentation secteur Borne de soudage positive Connexion USB Borne de soudage négative Câble d'alimentation secteur Connexion pour unité de commande à distance 0463 417 201 - 20 - © ESAB AB 2022...
  • Page 21 Fonctions et symboles Soudage à électrode (SMAW) Le soudage à électrode (SMAW) est également appelé « soudage à électrode enrobée ». L’arc fait fondre l’électrode et son enrobage forme un laitier protecteur. 0463 417 201 - 21 - © ESAB AB 2022...
  • Page 22 La fonction VRD veille à ce que la tension en circuit ouvert ne dépasse pas les 35 V lorsqu’aucun soudage n’est en cours. L’activation de la fonction est indiquée par un témoin VRD allumé sur le panneau. Pour activer cette fonction, communiquez avec un technicien d’entretien ESAB agréé. 0463 417 201 - 22 -...
  • Page 23 à partir du panneau si une commande à distance est activée. Si vous tentez de modifier une valeur pendant que vous êtes en mode de mesure, vous passez automatiquement en mode de réglage du courant. 0463 417 201 - 23 - © ESAB AB 2022...
  • Page 24 à vide est à zéro. La tension à vide sera disponible en fonction de l’interaction de l’utilisateur, à savoir le mouvement de la télécommande ou de l’encodeur, la pression d’un bouton sur l’IHM ou la pression d’une gâchette. 0463 417 201 - 24 - © ESAB AB 2022...
  • Page 25 Nettoyez les bornes Vérifiez ou remplacez remplacez les de soudage. les câbles de étiquettes illisibles. soudage. Tous les 6 mois Nettoyez l'équipement à l'intérieur. Utilisez de l’air comprimé sec à une pression réduite. 0463 417 201 - 25 - © ESAB AB 2022...
  • Page 26 Comme le générateur d’alimentation comporte un « côté sale » (le côté droit) et un « côté propre » (le côté gauche), il est important de ne pas retirer le panneau latéral gauche avant d’avoir nettoyé le côté droit du générateur. 0463 417 201 - 26 - © ESAB AB 2022...
  • Page 27 L’écran de protection doit être orienté à environ 90 degrés dans le générateur d’alimentation afin d’être placé entre le connecteur de sortie de soudage et les sorties du transformateur. 0463 417 201 - 27 - © ESAB AB 2022...
  • Page 28 6 MAINTENANCE Serrez les vis des panneaux latéraux avec 3 Nm ± 0,3 Nm (26,6 po-lb ± 2,6). 0463 417 201 - 28 - © ESAB AB 2022...
  • Page 29 Consultez la section « Facteur de marche » au chapitre CARACTÉRISTIQUES TECHNIQUES. • Assurez-vous que les prises et sorties d'air ne sont pas bouchées. • Nettoyez l’intérieur de la machine conformément à la procédure de maintenance de routine. 0463 417 201 - 29 - © ESAB AB 2022...
  • Page 30 Si plusieurs erreurs ont été détectées, seul le code de la dernière erreur survenue est affiché. Description des codes d’erreur Les code d’erreur qui peuvent être pris en charge par l’utilisateur sont affichés ci-dessous. Si d’autres codes d’erreur s’affichent, communiquez avec un technicien d’entretien ESAB agréé. Code Description d’erreur...
  • Page 31 La tension en circuit ouvert est trop élevée, ou il y a eu perturbation de la commande électronique de la tension en circuit ouvert. Action : Redémarrez le générateur d’alimentation. Si l’erreur persiste, communiquez avec un technicien d’entretien. 0463 417 201 - 31 - © ESAB AB 2022...
  • Page 32 Les pièces de rechange et les pièces d’usure peuvent être commandées auprès de votre distributeur ESAB le plus proche en visitant le site esab.com. À la commande, mentionner le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces.
  • Page 33 DIAGRAMME DIAGRAMME 0463 417 201 - 33 - © ESAB AB 2022...
  • Page 34 Par conséquent, ils sont remplacés par * ici. S’assurer d’utiliser un manuel avec un numéro de série ou une version du logiciel correspondant au produit. Se reporter à la première page du manuel. La documentation technique est disponible sur Internet au www.esab.com 0463 417 201 - 34 - © ESAB AB 2022...
  • Page 35 Return cable kit 3 meter, incl. clamp and OKC 50 connector 0700 006 889 Return cable kit 5 meter, incl. clamp and OKC 50 connector 0160 360 881 OKC 50 male contact 0463 417 201 - 35 - © ESAB AB 2022...
  • Page 36 Interconnection cable for analogue remote control MMA3, 25 m 0445 694 880 Interconnection cable for analogue remote controls AT1 and AT1 C/F, 10 m 0445 694 881 Interconnection cable for analogue remote controls AT1 and AT1 C/F, 25 m 0463 417 201 - 36 - © ESAB AB 2022...
  • Page 37 ACCESSOIRES 0463 417 201 - 37 - © ESAB AB 2022...
  • Page 38 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
