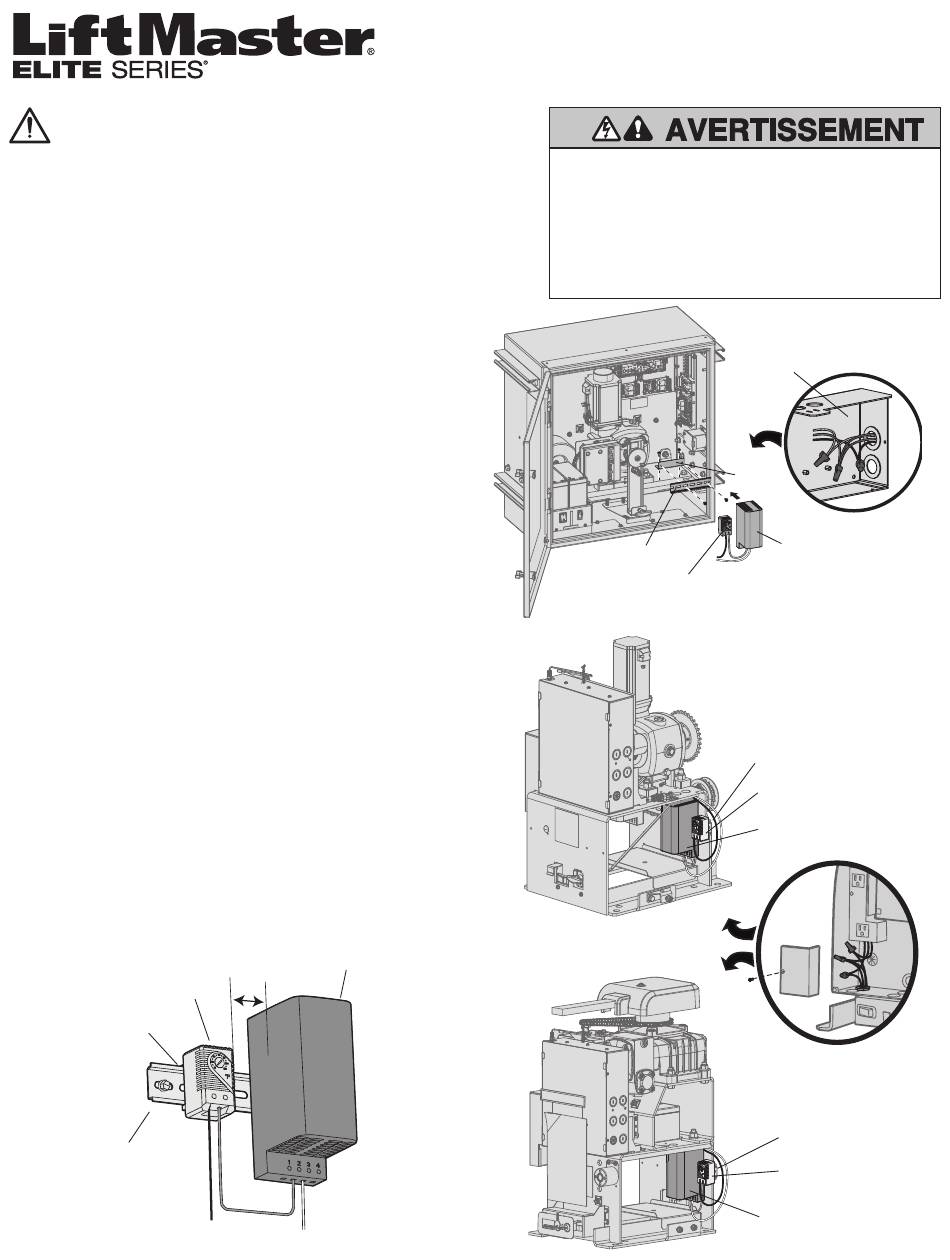

LiftMaster Elite Serie Instructions D'installation page 6

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques,
dont le plomb, qui sont reconnus par l'État de Californie comme provoquant
le cancer, des malformations congénitales ou d'autres problèmes de
reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.
APPLICATION
FRENCH WARNINGS AT 50%
L'élément chauffant garde la boîte d'engrenage et les batteries à une
température adéquate lorsque la température extérieure est à moins de
-4 °F. Pour que le portail fonctionne correctement, le thermostat DOIT être
réglé entre 45 °F et 60 °F. L'alimentation de l'élément chauffant peut être
comprise entre 110 et 250 Vca.
INSTALLATION
(MODÈLES HDSW24UL, HDSL24UL IHSL24UL, INSL24UL)
1. Fixez le support de l'élément chauffant à l'opérateur à l'aide de la
quincaillerie fournie.
REMARQUE : L'emplacement de l'élément chauffant varie. Reportez-
vous à l'illustration pour trouver l'emplacement de l'élément chauffant
sur l'opérateur.
REMARQUE : INSL4UL/IHSL24UL nécessitent un support supplémentaire,
voir l'illustration.
2. Fixez l'élément chauffant et le thermostat au support de l'élément
chauffant en faisant glisser les clips supérieurs sur le support, puis en
poussant vers le bas jusqu'à ce que les clips inférieurs s'enclenchent
sur le support.
3. Acheminez les fils de l'élément chauffant vers les fils d'alimentation de
l'opérateur, en fixant les fils à l'aide des attaches fournies :
Modèles HDSL et HDSW : Choisissez la débouchure de taille
SPANISH WARNINGS AT 50%
appropriée de la boîte de jonction et installez le connecteur étanche.
Insérez les fils de l'élément chauffant dans le connecteur étanche.
Modèles INSL24UL et IHSL24UL : Choisissez la débouchure de taille
appropriée de la boîte de jonction et installez le connecteur. Insérez les
fils de l'élément chauffant dans le connecteur.
4. Connectez les fils de l'élément chauffant aux fils d'alimentation de
l'opérateur à l'aide des capuchons fournis.
REMARQUE - Les modèles HDSL24UL/HDSW24UL et INSL24UL/IHSL24UL ont
des fils marqués « HEATER » (élément chauffant), connectez-les à ces fils.
5. Modèles HD uniquement – remettez le support de batterie en place et
fixez-le.
6. Réglez le cadran du thermostat entre 45 °F et 60 °F.
7. Reconnectez l'alimentation de l'opérateur.
Thermostat
Clip supérieur
Support d'élément
chauffant
Distance minimale
Élément chauffant
de 1/2 po
KIT DE CHAUFFAGE
Pour éviter des BLESSURES GRAVES VOIRE MORTELLES :
• Débranchez toute l'alimentation de l'opérateur avant de
l'installer ou l'entretenir.
• L'élément chauffant devient extrêmement chaud pendant le
fonctionnement. NE touchez PAS l'élément chauffant lorsqu'il
est en cours de fonctionnement. Laissez-le refroidir pendant
15 minutes avant de procéder à l'entretien de l'opérateur.
MODÈLES IHSL24UL, INSL24UL
Support d'élément
chauffant
Thermostat
MODÈLE HDSW24UL
MODÈLE HDSL24UL
MODÈLE HTR
Boîtier électrique
Support
Élément chauffant
Support d'élément
chauffant
Thermostat
Élément chauffant
REMARQUE : L'élément chauffant
doit se trouver près du moteur.
Support d'élément
chauffant
Thermostat
Élément chauffant
REMARQUE : L'élément chauffant
doit se trouver près du moteur.
